一种新型一二次融合柱上断路器检测方法

2020-09-14


     随着一二次融合柱上断路器和环网柜在国网的大规模推广应用,对此类产品的质量要求和检测规范也在不断完善和改进之中,目前市场上有不少系统全面的检测手段和方式在被广泛应用,下面我们会介绍一种较为实用型的检测手段供参考。


     一二次融合设备检测装置,又称作一二次融合柱上断路器检测装置,可以直接接入高压柱上断路器和配电终端,用来检测各种电子式或电磁式传感器的比差、角差、极性、变比等,因其采用较同类产品独特的设计思路和测试方法,而且可以三相同时检测,也省去了传统检测方式所需的各种配套设备,在检测成为大为降低的同时使得工作效率大为提升,产品因此深受关注。


一 、主要功能和特点

1、电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。

2、电压、电流、相位的调节,可同时针对三相或任意一相进行。

3、三相电压之间、各相电压和电流之间的相位均可360°调节。

4、三相四线/三相三线,正相序/逆相序四种状态可任意组合输出。

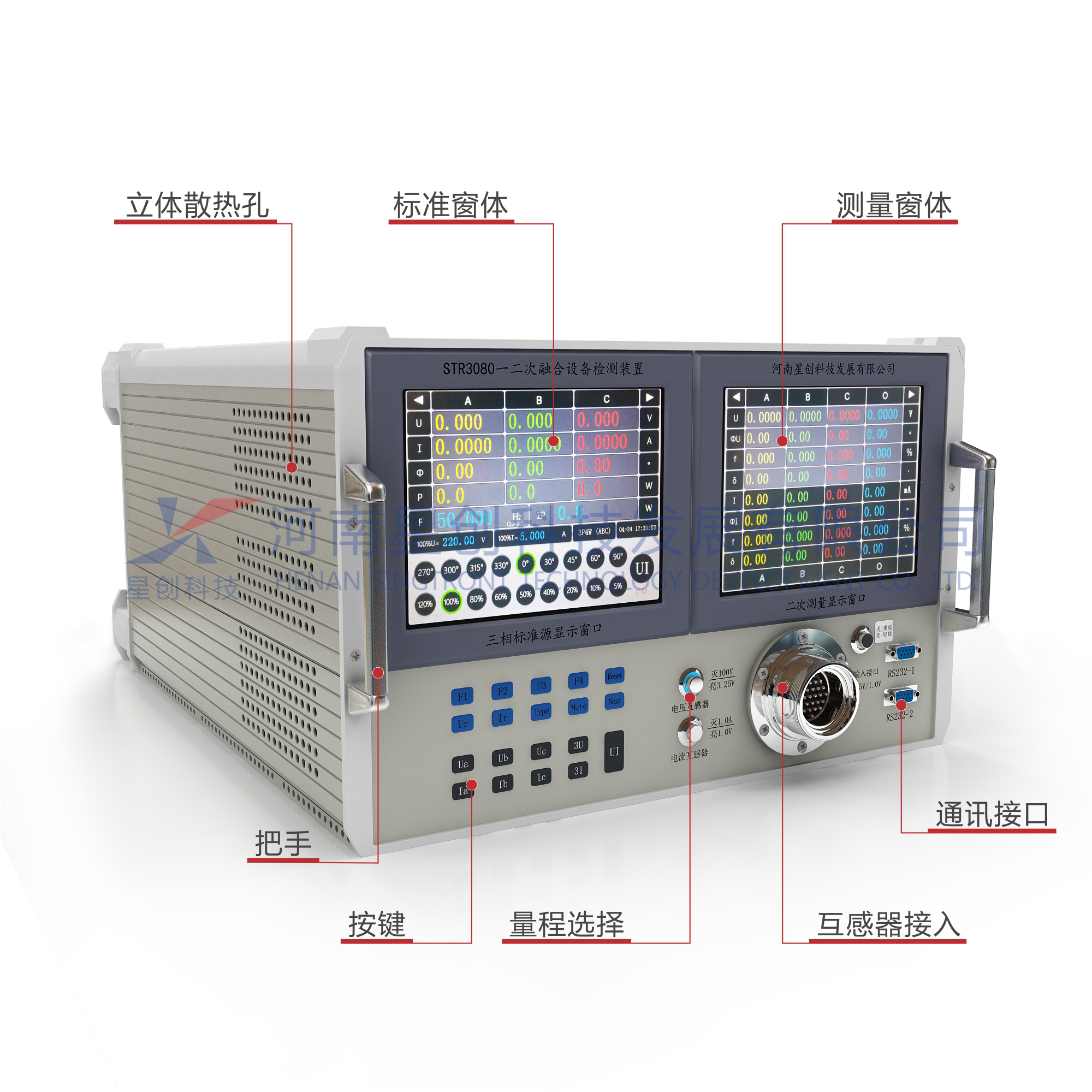

5、标准源和一二次融合测量部分采用独特的双屏设计结构,双显示屏均可触摸操作。

6、触摸屏上,以及前面板上均配置有操作按键,电压、电流、功率因数设有常用试验点,一键到位,操作起来方便快捷。

7、独有的即点即输功能,极大地简化了操作流程。

8、电压通道可以外接220V/5773V的高压升压器,产生高电压信号。

9、可以同时测量显示三相电压互感器、零序电压互感器的比差和角差。

10、可以同时测量显示三相电流互感器、零序电流互感器的比差和角差。

11、互感器二次电压电流,一次电压电流可以切换显示。

12、可配上位机通讯软件,通过上位机进行整机操作,通讯协议开放。

13、当电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警。

14、采用先进的功放技术,可靠性、稳定性大大提高。


二、 主要技术指标

1、交流电压输出

硬件量程:380V、220V、100V、57.7V、2.5V,

调节范围:(1-120)%RG   调节细度:0.01%RG

准确度:0.1%RG              稳定度:≤0.02%/2min

失真度:≤0.3%(非容性负载);每相最大输出功率:50VA

外接升压器,可以直接输出高精度5773伏高压信号。

2、交流电压输入

 硬件量程:100V、3.25V     准确度:0.1%RG

3、交流电流输出

硬件量程:100A、20A、5A、1A(或1V)、0.2A、0.05A。

调节范围:  (1~120)%RG    调节细度:  0.01%RG

准确度:0.1%RG             稳定度:≤0.02%/2min

失真度:≤0.3%(非容性负载)

每相最大输出功率:100A量程:150VA

                  20A量程:50VA

5A、1A、0.2A量程:20VA

0.05A量程:10VA

   4、交流电流输入

        硬件量程:1A、1V         准确度:0.1%RG

   5、比差测量准确度:0.1% RG

   6、角差测量准确度:2′

7、有功功率

准确度:0.1%RG           稳定度:0.02%RG/2min

8、相位

调节范围:  0°~359.99°   调节细度: 0.02°

准确度: 0.05°

9、频率

调节范围: 20Hz~80Hz;   调节细度: 0.001Hz

准确度: 0.01Hz

10、功率因数

调节范围: -1~0~+1       调节细度: 0.001

准确度: 0.001

11、环境条件

工作环境温度: 0℃~40℃

相对湿度: ≤85%

工作电源: AC220V±15%,最大功耗1300VA

12、外观尺寸及重量

外观尺寸:450mm×620mm×275mm

重量: 38Kg
