STR3060A-1000三相大功率标准源简介

2021-08-12

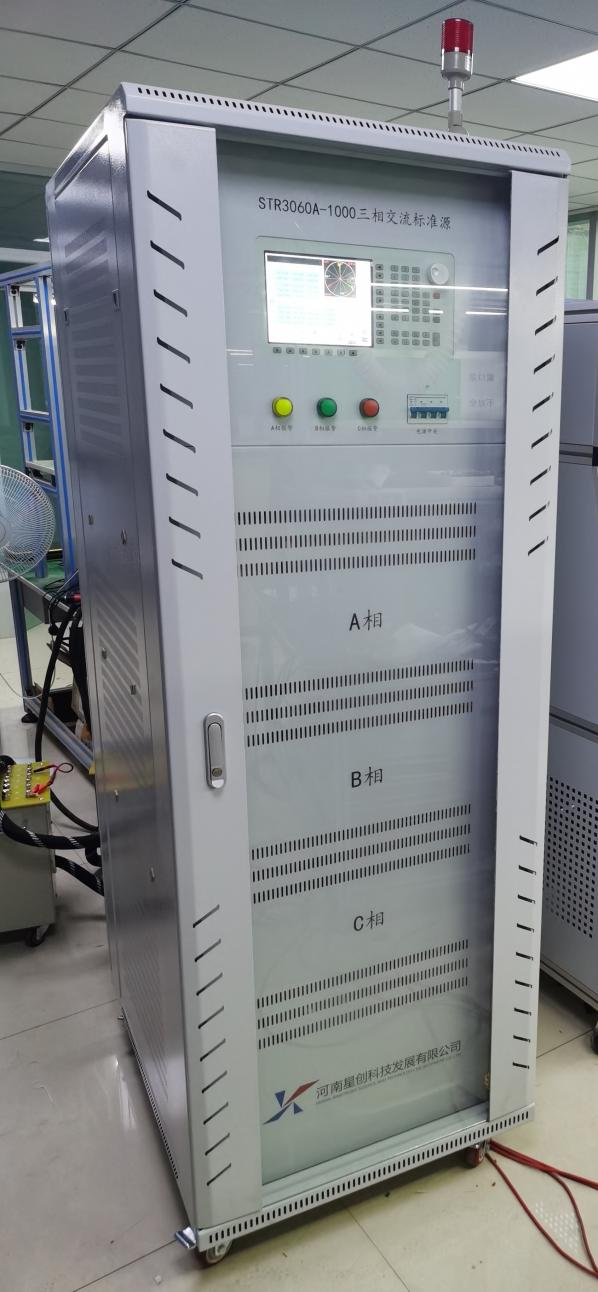

一、产品外观


、使用范围:

用于各种电力仪表及多功能电能表的测试和检定;

用于各种高精度大电流传感器的测试和检定;

用于各种开关控制器、智能开关等产品开发测试及新产品功能性能测试和检定;

用于各种型号规格、智能断路器、塑壳断路器、万能断路器的计量及出厂检验。

符合新国标断路器测试规范要求。

更大电流规格产品需要根据客户要求定制。

、主要技术指标

1、交流电压输出

量程RG380V220V100V57.735V

调节范围:(0120)%RG    调节细度:0.01%RG

准确度:0.05RG    稳定度:0.02%/3 分钟

失真度:0.1%(非容性负载) 每相最大输出功率:50VA

2、交流电流输出

三相高精度电流源量程RG1000A100A20A5A1A0.2A0.05A

调节范围: (0120)%RG    调节细度: 0.01%RG

准确度:0.05% RG      稳定度:0.05%/3 分钟

失真度:0.3%(非容性负载)

每相最大输出功率:

整机1000A量程:3000VA

100A 量程:150VA

20A 量程:50VA

5A1A0.2A 量程:20VA

0.05A 量程:5VA

3、相位

调节范围: 0°~359.999° 调节细度:0.001°

准确度:0.02°    整机准确度:0.05°

4、频率

调节范围:40Hz70Hz 调节细度:0.0001Hz    准确度:0.05Hz

5、有功功率

准确度:0.05%RG    整机准确度:0.1%RG

稳定度:0.05%/3 分钟

6、功率因数

调节范围:-1.00+1.0 调节细度:0.0001   准确度:0.005

7、谐波输出

谐波次数:2-51  谐波含有率设置范围:040%

谐波含有率设置准确度:设置值±0.1%

8、脉冲输入

脉冲输入电平:TTL 电平

输入频率:最大2MHz

最小脉冲宽度:250nS

最小脉冲间隔:250nS

9、标准电能脉冲输出

脉冲电平:5V±5%5mA

输出频率:额定频率60KHz(额定电压、电流量程,且PF=1)

最大输出频率:86.4 KHz1.2 倍电压量程,1.2 倍电流量程,且PF=1

10、环境条件

工作环境温度: 0℃~40

相对湿度: 85%

工作电源: AC220V±15%,最大功耗3000VA

12、规格:  重量约500Kg.    体积: 70*80*1900mm
