STR3060-100三相大功率标准源大功率源 大电流源










STR3060-100三相大功率标准源

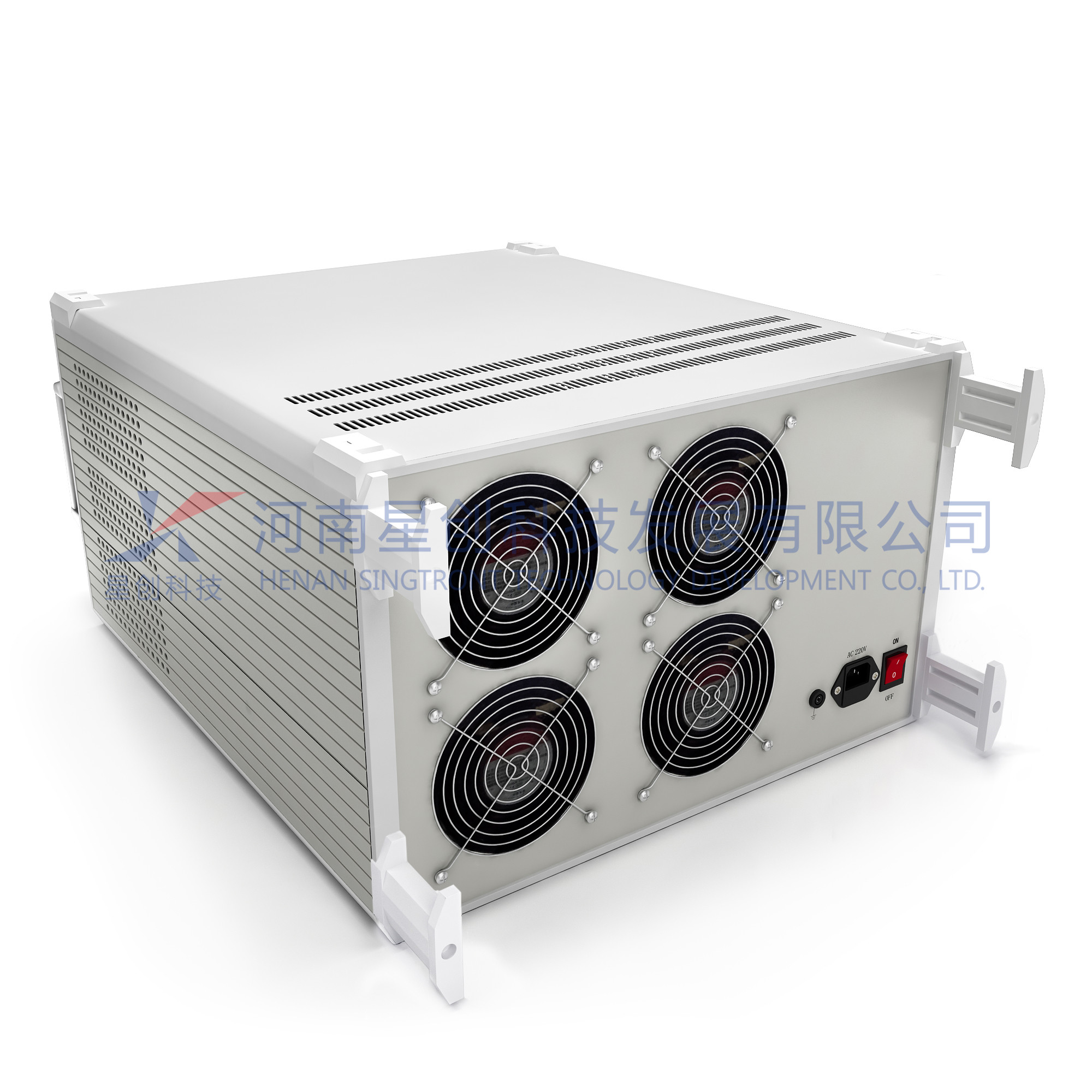

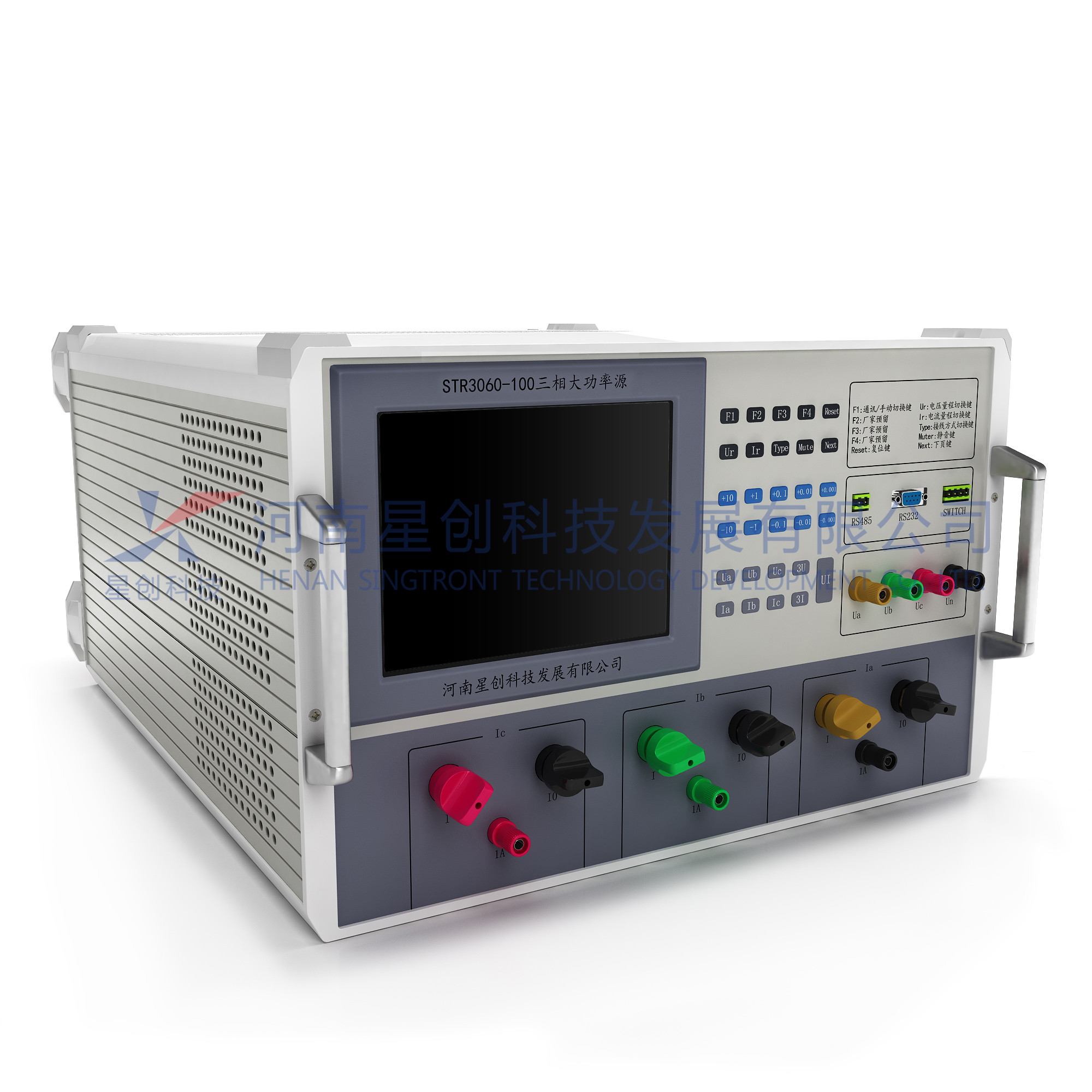

STR3060-100三相大功率标准源是我司推出的一款具备大电流大功率输出的基础款标准功率源,主要针对100A以上大电流以及输出功率在120W以上功率源需求场合,同时仪器采用标准6U机箱,便于携带以及配套组装,既可以独立使用也可以与其他设备配套组合构成检定装置使用,是一款实用性很强的大功率源产品。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

产品别称:  三相标准源   大功率标准源    大电流源  大电流信号发生器   大功率源



1、电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。

2、电压、电流、相位的调节,可同时针对三相或任意一相进行。

3、三相电压之间、各相电压和电流之间的相位均可360°调节。

4、三相四线/三相三线,正相序/逆相序四种状态可任意组合输出。

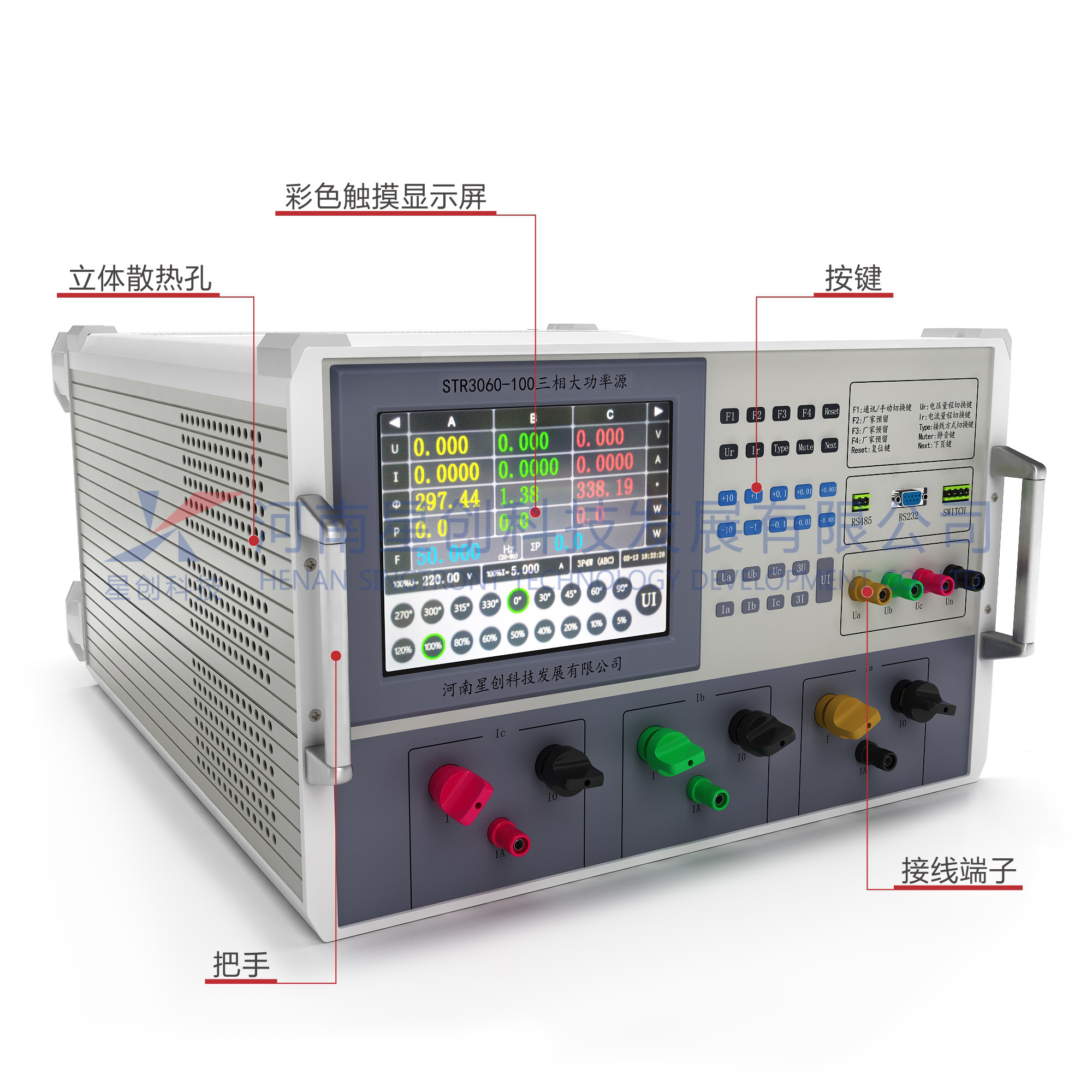

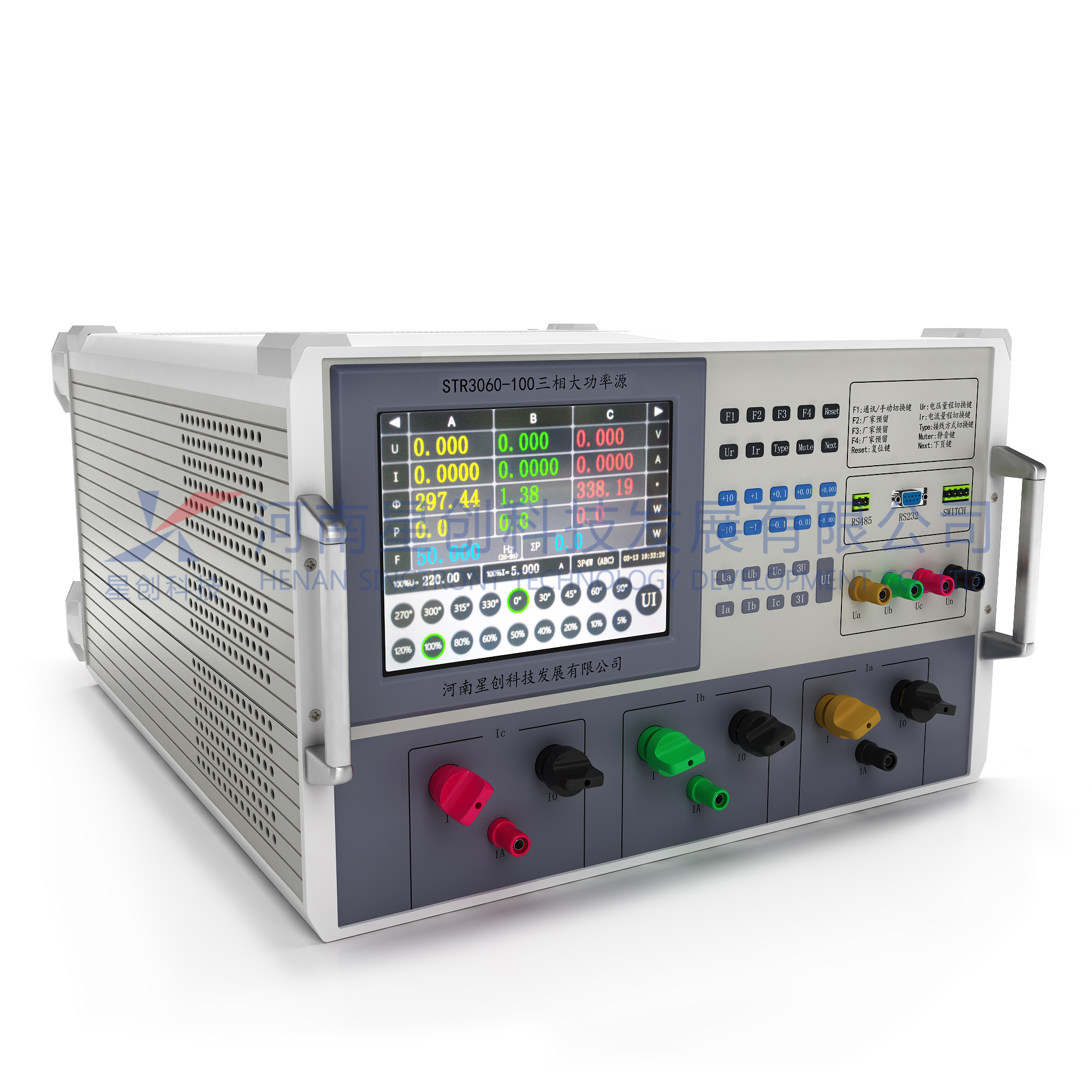

5、采用800×600大屏幕可触摸液晶显示屏,可实时显示32种电参数。

6、触摸屏上,以及前面板上均配置有操作按键,所有按键,一目了然。电压、电流、功率因数设有常用试验点,一键到位,操作起来方便快捷。

7、独有的即点即输功能,极大地简化了操作流程。

8、可配上位机通讯软件,通过上位机进行整机操作,通讯协议开放。

9、当电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警。

10、采用先进的功放技术,可靠性、稳定性大大提高。



功能项 参数
准确度 0.1级
表源一体功能
基本功能 标准三相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出。
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能
向量图显示
电能误差校验
电能累计走字
脉冲输入输出
试验点编辑
操作方式 触摸屏+按键+上微机
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:380V、220V、100V、57.7V;调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度:0.1%RG ;稳定度:≤0.02%/2min 输出负载:每相20VA;负载调整率:0.01% 失真度:≤0.3%(非容性负载)
电流量程 量程:100A、20A、5A、1A、0.2A、0.05A;调节范围:(0~120)%RG;调节细度: 0.01%RG
输出电流指标 准确度: 0.1%RG ; 稳定度: ≤0.02%/3min;输出功率:每相100VA /100A(max) 满负载调整率:0.05%RG;失真度:≤0.2%(非容性负载)
有功功率 准确度: 0.1%RG;稳定度: 0.02%RG/2min
无功功率 准确度: 0.1%RG ; 稳定度: ≤0.02%/3min
相位 0°~359.99°;调节细度:0.02°准确度: 0.05°
频率 20Hz~80Hz;调节细度: 0.001Hz ;准确度:0.01Hz
功率因数 -1~0~+1 ;调节细度: 0.001 ;准确度:0.005
谐波分析
直流电压输出
直流电流输出
直流电压测量
直流电流测量
工作电源 AC220V±15%
产品规格 450mm×620mm×275mm; 重量 38Kg



暂无视频操作说明书



资料类型 版本号 下载链接
中文说明书 在线查看   下载
