STR-JBY1033微机继电保护测试仪


STR-JBY1033微机继电保护测试仪是一款基础型微机保护测试设备,是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

产品别称:         微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

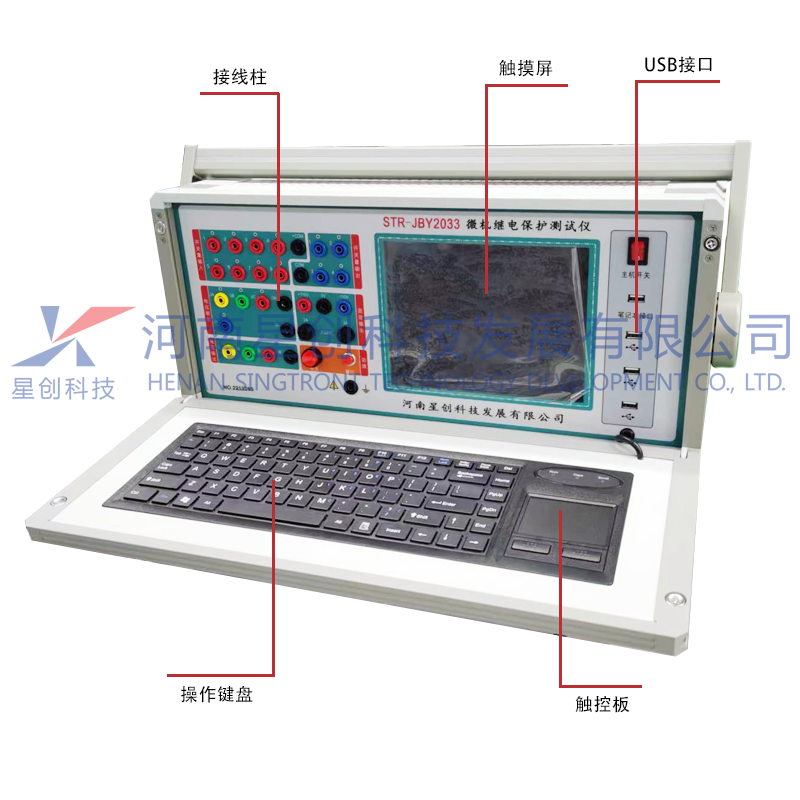

  主机采用DSP+FPGA结构,真16位DAC输出、内置新型模块式高保真线性大功率功放,自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统,功能强大。体积小、精度高。本微机继电保护测试仪既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。





· 同时输出三相电流四相电压,工控机,提供丰富直观的信息。

· 配备有超薄型标准键盘和光电鼠标、USB接口,可以方便地进行数据存取和软件维护。

· 提供自动测试软件模块,测试软件可自动完成整组试验和微机差动保护,实时存储测试数据,显示矢量图,可自动生成实验报告。

· 采用精心设计的机箱结构,体积小、散热良好,具有完善可靠的各种保护功能

· 测试软件可自动进行微机差动、整组等试验。


技术参数

   交流电流:3路,40A/相,精度≤0.2%

   交流电压:4路,120V/相,精度≤0.2%

   直流电流:3路,0~±10A/相,精度≤0.5%

   直流电压:4路,0~±150V/相,精度≤0.5%

   相位:0~360°,精度≤0.3°

   频率:10~1000Hz,精度≤±0.005Hz

   叠加谐波:2~20次

   开入量:8路

   开出量:4对

   尺寸:420mm×190mm×470mm(W×H×D)

   重量:21KG



功能项 参数
准确度 0.2级
表源一体功能
基本功能 3路电压4路电流输出
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能 2-21次谐波输出
向量图显示
电能误差校验
电能累计走字
脉冲输入输出
试验点编辑
操作方式 键盘+软件
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 工控机操作
中英文版
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 4路,120V/相,精度≤0.2%
输出电压指标 1V~5V 准确度±10mV ; 5V~125V准确度±0.2%;最大输出功率:≥75VA/相
电流量程 3路,40A/相,精度≤0.2%
输出电流指标 0.1A~0.5A准确度±10mA ; 0.5A~10A准确度±0.2%; 10A~40A准确度±0.5%;最大输出功率:450VA/相
有功功率 准确度: 0.2%RG 稳定度: 0.05%RG/2min
相位 0°~ 360° 准确度:±0.2° 分辨力:0.01°
频率 10~1500Hz;其中10Hz~65Hz准确度±0.001Hz;65Hz~1500Hz 准确度:±0.02Hz;分辨力:0.001 Hz
功率因数 -1~0~+1 ;调节细度: 0.1 ;准确度:0.2;
谐波分析 2-21次谐波输出
直流电压输出 -150V~+150V或0~300V;±1V~±5V准确度 ±20mV ±5V~±150V准确度±0.5%
直流电流输出 -10A~+10A或0~20A;±0.1A~±1A准确度 ±10mA ±1A~±10A准确度 ±0.5%
直流电压测量 8路开关量输入
直流电流测量 4路开关量输出
工作电源 AC220V±15%
产品规格 420mm×190mm×470mm 重量:20千克
