STR3060DN电能质量标准装置电能质量标准源

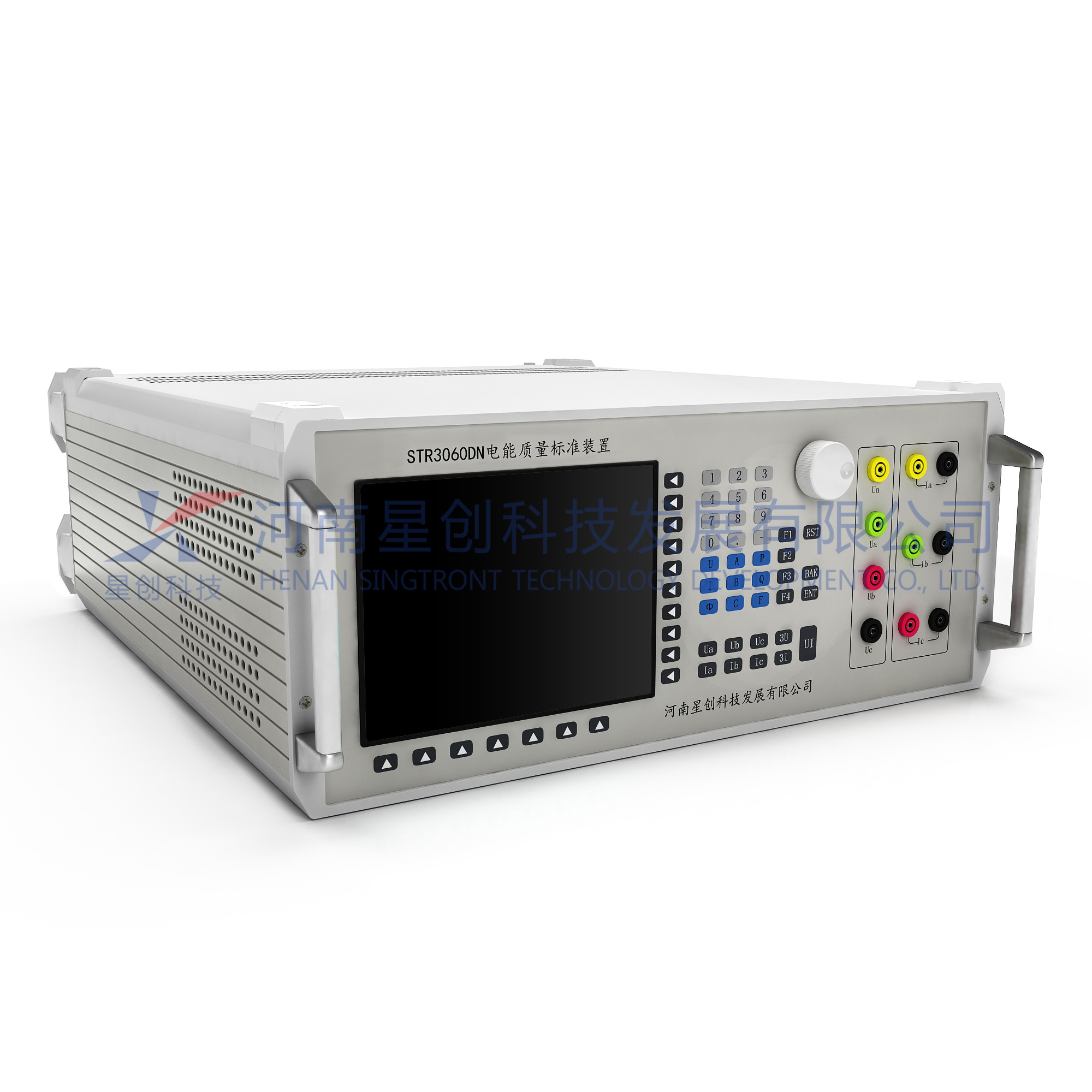

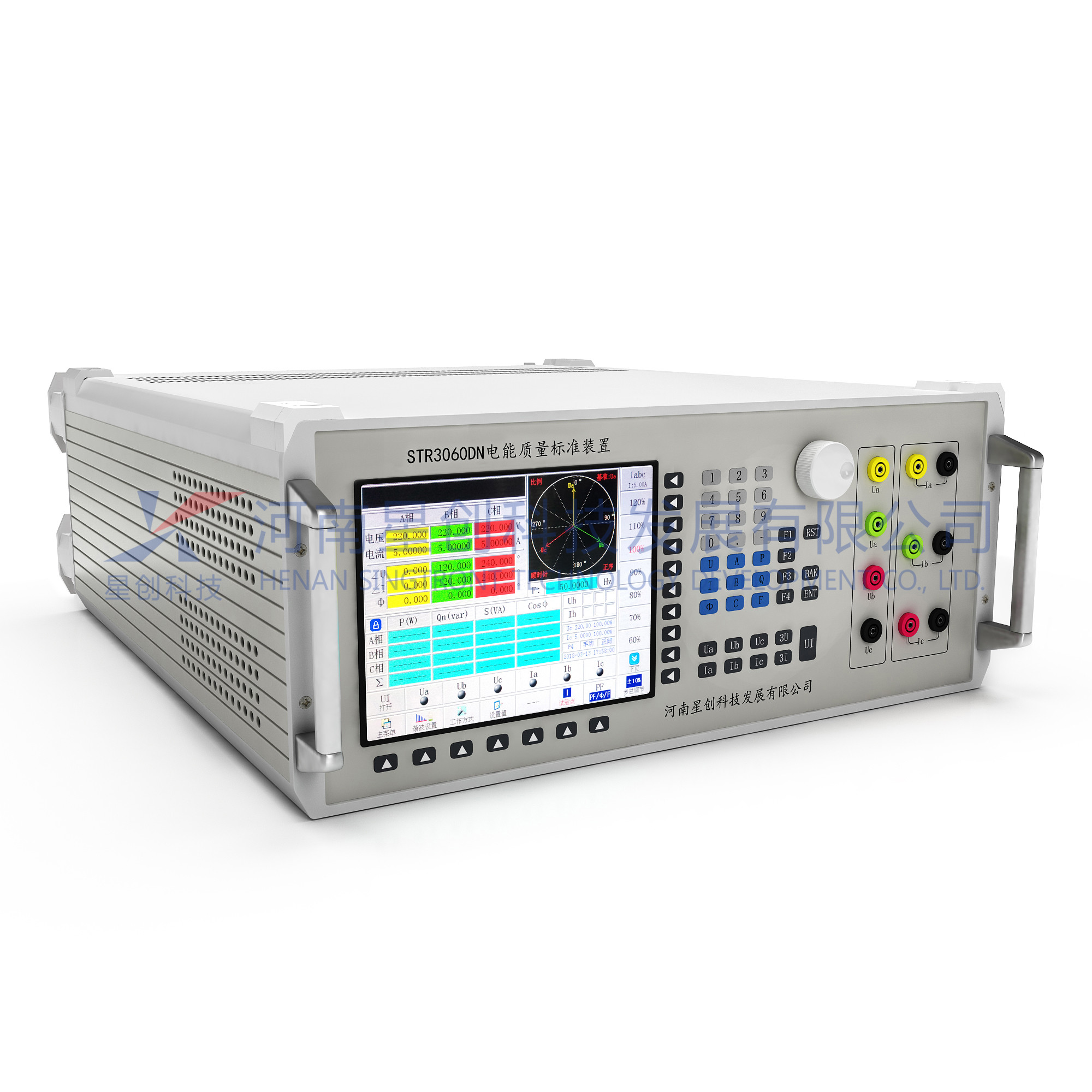

STR3060DN电能质量标准装置


STR3060DN电能质量标准装置是我公司全新升级推出的一款电能质量标准检测设备,它完全参照GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005国家标准,以及DL/T1028-2006电力行业标准研制,广泛应用于各级电能质量试验机构、电能质量产品线制造企业。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

产品别称:

电能质量监测终端检定装置 电能质量标准检定装置 电能质量标准分析装置 多功能电能质量标准源 电能质量综合检定装置 电能质量标准源 电能质量标准装置 电能质量测试分析平台系统 电能质量检定系统 电能质量信号分析检定装置 谐波发生器标准装置 电压骤降仪校验装置 电压骤降仪检定装置 谐波标准装置 多功能闪变及骤升骤降标准装置 谐波分析检定系统

本仪器采用高速交流采样、高精度DDS波形合成、高速数字信号处理器(DSP)、复杂可编程逻辑阵列(CPLD)、大功率集成功放、嵌入式计算机系统等技术设计而成。适用于各种电能质量分析仪、电能录波仪、便携式录波仪、电能质量监测装置、多功能数显表、各种数字及指示仪表的检测,是电力系统及计量检测行业用于各种电力产品检定和校准的理想设备。

产品简介

1、可输出高稳定度、高准确度的三相交流标准源信号,三相交流电压、电流、相位、频率、功率、功率因数高精度标准源闭环输出,以及高精度高线性输出的直流电压、直流电流信号。

2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

3、 本装置可对电能质量测试分析仪的电压、电流、频率、谐波、闪变、间谐波、骤升骤降以及三相不平衡度等多项功能进行全面检定。

4、 可按国家相关行业标准产生标准闪变、间谐波、骤升/骤降等信号,输出准确度高。可以方便进行各种电能质量功能试验、谐波试验等。

5、 可单独设置每路电压、电流、谐波、闪变、间谐波、骤升/骤降、相位,方便快捷,便于进行单路电能质量试验分析及谐波试验。

6、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置,任意调节。良好的动态负载自动调整基数和软件自校准功能,有效的保证标准源输出的准确性和可靠性。

7、丰富的电压、电流、相位、功率因数试验点设计,使得操作更加便捷高效。

8 、高达32项电参数精确测量,大屏幕彩色液晶直观显示,更有精美向量图相配,令使用体验几近完美。

9、具有三路电能脉冲输入输出接口,同时校验三块单(三)相电能表误差,可作为电能表检定装置使用。

10、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

11、具有超强的电容负载驱动能力,可满足各种性质负载要求。

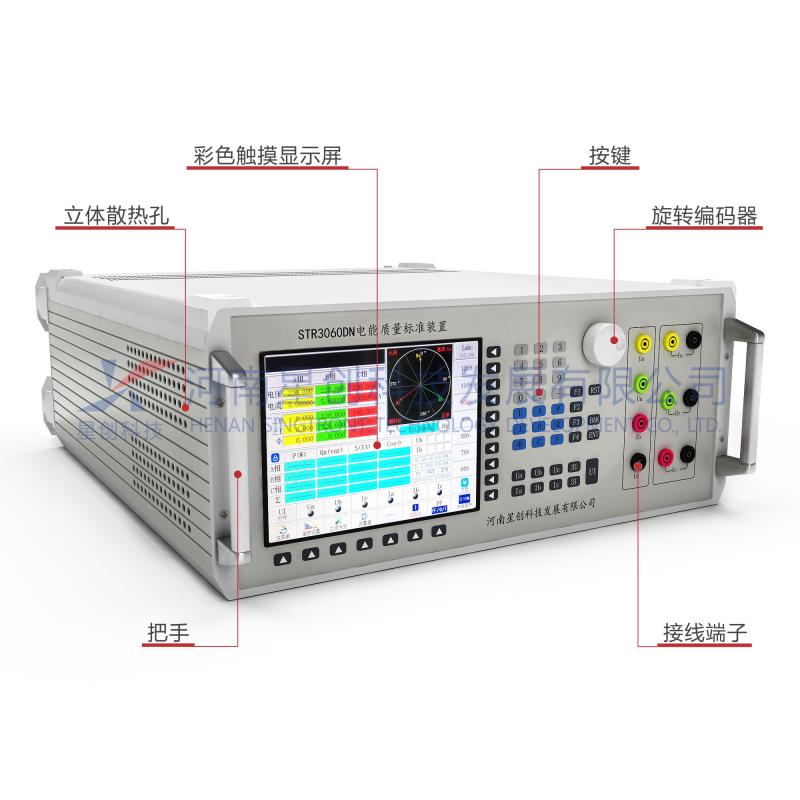

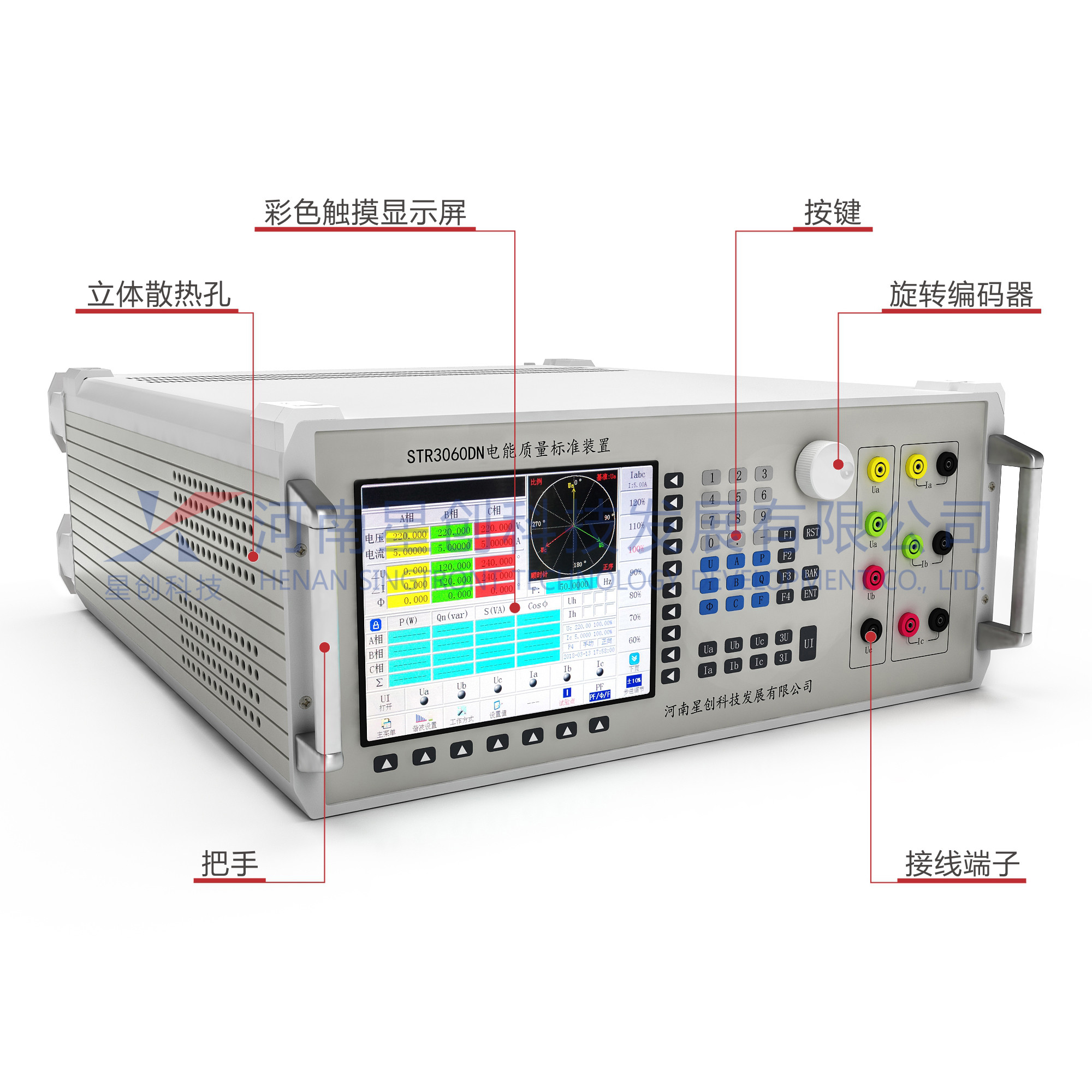

12、仪器配备触摸屏、面板按键、调节旋钮,多种操作方式,适合不同操作习惯。

13、仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作,通讯协议完全开放,方便用户进行二次开发。



功能项 参数
准确度 0.05级
表源一体功能
基本功能 标准三相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能
向量图显示
电能误差校验
电能累计走字
脉冲输入输出
试验点编辑
操作方式 触摸屏+按键+上微机
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:(600V)、380V、220V、100V、57.7V ;调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度:0.05%RG; 稳定度:≤0.02%/3min;输出功率:每相20VA ;满负载调整率:0.02%RG;失真度:≤0.1%(非容性负载)
电流量程 量程: 10A、5A、1A、0.2A、0.05A;调节范围:(0~120)%RG;调节细度: 0.01%RG
输出电流指标 准确度: 0.05%RG ; 稳定度: ≤0.02%/3min;输出功率:每相20VA ; 满负载调整率:0.02%RG;失真度:≤0.1%(非容性负载)
有功功率 准确度: 0.05%RG; 稳定度: 0.02%RG/2min
无功功率 准确度:0.1%RG ; 稳定度: ≤0.02%/3min
相位 0°~359.999°;调节细度:0.001°;准确度: 0.02°
频率 40Hz~70Hz;调节细度: 0.0001Hz ;准确度:0.001Hz
功率因数 -1~0~+1 ;调节细度: 0.0001 ;准确度:0.001
谐波分析 谐波次数:2-51次; 谐波含量设置范围:0~40% 谐波含有率设置准确度:设置值±0.1%
间谐波设置 谐波次数: 1.1~50.0次 ;分辨率: 0.05次;总谐波含量: 0~40.00% 谐波相位: 0°~359.999° 谐波设置准确度:(±5%)RD,RD为设置的谐波含量
直流电压输出
直流电流输出
直流功率
直流电压测量
直流电流测量
闪变参数 调制波: 矩形波/正弦波可选; 电压变动: (0~10.000)%Un; Pst准确度: 5% (IEC868)
骤升/骤降参数 电压升/降幅度: (0~10.000)%Unt1: 1.000mS~60000mS;t2: 1.000mS~60000mS ;t3: 1.000mS~60000mS
三相不平衡度 电压、电流对称度:≤0.02%
工作电源 AC220V±15%
产品规格 449mm×455mm×177mm;重量 18Kg
