产品别称：   电子式小信号源、  电子式互感器模拟信号源、 一二次融合电子式互感器模拟信号源

一 、主要功能和特点

1、八路小电压、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出，软件闭环。

2、输出的小电压信号，符合国网《12KV一二次融合柱上断路器检测大纲》要求，以及2021版的《12千伏一二次融合柱上断路器及配电自动化终端（FTU）标准化设计方案》要求。

3、电压、相位的调节，可同时针对四相或任一相进行。

4、各相之间的相位均可360°调节。

5、三相四线/三相三线，正相序/负相序四种状态可任意组合输出。

6、采用800×600大屏幕可触摸液晶显示屏，可实时显示40种电参数。

7、触摸屏上，以及前面板上均配置有操作按键，所有按键，一目了然。电压、功率因数设有常用试验点，一键到位，操作起来方便快捷。

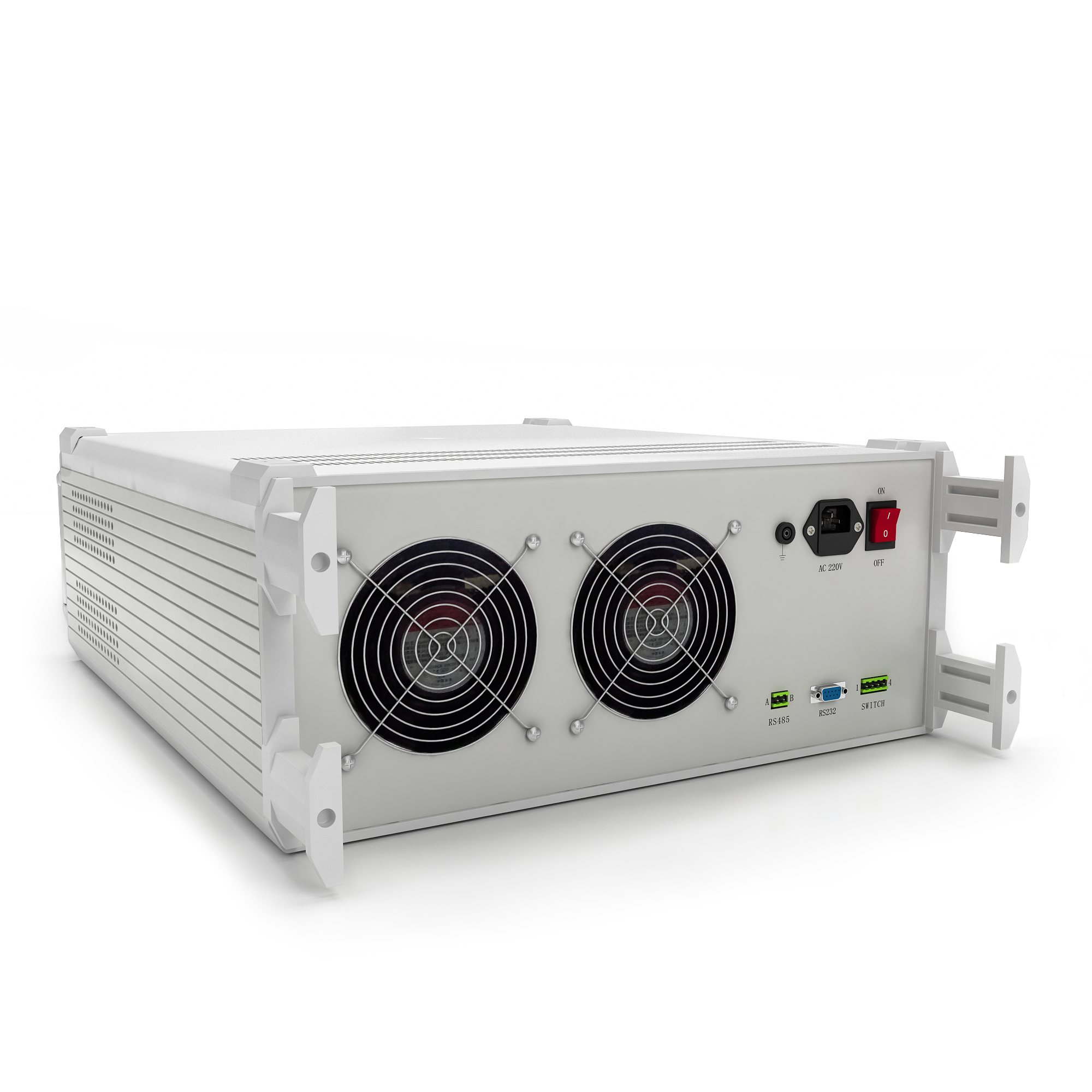

8、仪器配备RS485接口和RS232接口，可以通过上位机进行整机操作。仪器配备有MODBUS—RTU协议，方便用户进行二次开发。

9、当电压短路或接线错误时，可自动停止输出并伴有声光报警。

二、 主要技术指标

1、交流电压输出

电压量程：10V、2V、0.2V；

调节范围：10V量程：(0-100)%RG

其它量程：(0-120)%RG     调节细度：0.01%RG

准确度：0.05%(10-120)%RG           稳定度：≤0.02%/2min

每相最大输出电流：20mA             失真度：≤0.3%（非容性负载）

2、有功功率

准确度： 0.05%RG           稳定度： 0.02%RG/2min

3、相位

调节范围:  0°～359.99°   调节细度： 0.01°

准确度： 0.02°

4、频率

调节范围： 30Hz～70Hz；   调节细度： 0.001Hz

准确度： 0.005Hz

5、功率因数

调节范围： -1～0～+1       调节细度： 0.001

准确度： 0.001

6、环境条件

工作环境温度： 0℃～40℃

相对湿度： ≤85%

     工作电源： AC220V±15%，最大功耗150VA

7、外观尺寸及重量

外观尺寸：450mm×520mm×178mm

重量： 10Kg
