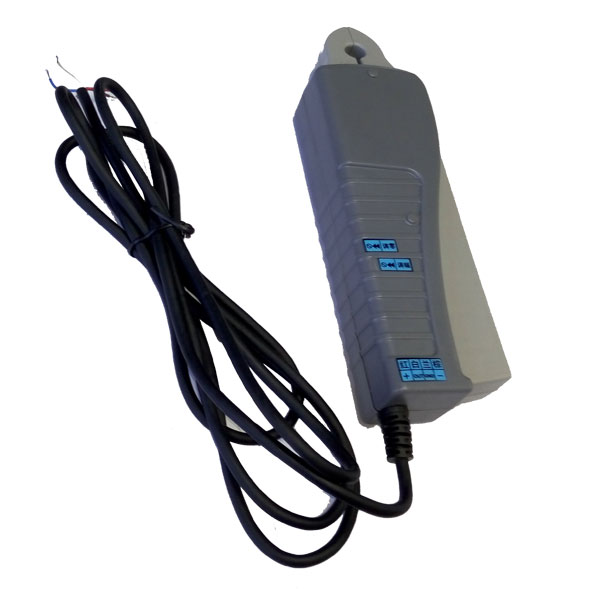

HSP系列钳形霍尔电流传感器


HSP系列钳形霍尔电流传(互)感器,又名交直流钳形电流互(传)感器、交直流钳形表、交直流钳形霍尔传(互)感器。是我公司最新推出的一款交直流系列电流传感器,它的问世打破了传统仪器配套交直流钳形互感器依赖进口的历史,使目前国内钳形互感器的产品得到一次质的提升,极大的提高了国内各行业仪器的使用效果,并进一步降低了仪器的配套成本。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称


接地表用电流互感器 直流钳形互感器 高精度霍尔钳形互感器 铁路信号专用互感器 钳形电流表 钳形表手持式钳表 电流钳表 万用表专用互感器 示波器专用互感器 大电流互感器 交直流钳形互感器 钳形电流夹子 直流接地测试仪互感器 继保仪用互感器 电流夹子 电流互感器 电力传感器 电流钳 精密互感器 精密电流互感器 开口钳形电流互感器 霍尔传感器 霍尔电流互感器 钳形霍尔互感器 精密霍尔电流互感器电流钳子 钳形互感器 开口互感器


      本广泛应用于电力系统实时监测、二次配电系统继电保护检测、交流变频调速器/新型逆变器/整流器/焊接设备/安全电源/铁路讯号监控/数控机床/工业自动化控制/军用及民用车辆维修检测等诸多领域。可与各种继电保护测试仪、电能质量分析仪、示波仪、钳形表、万用表、相位表、通信电源等仪器配套使用,是广大终端用户及仪器仪表生产厂家不可缺少的工具首选,广泛用于1200V以下电压等级的直流、交流、脉动和不规则电流的测量、控制与保护。


       本产品有5大类霍尔传感器产品。输出电压分别为(100mV/A,50mV/A,10mV/A,5mV/A,1mV/A),工作电压(DC+5V)、频宽(0-20KHz),可测量任意波形,线性度为0.1%,测量孔径分别为(Φ8mm、Φ20mm、Φ50mm、52×125mm)。可根据客户需求量身定做。



1一次侧与二次侧高度绝缘,同时测量交流直流脉动电流。

2 具有良好的温度特性(﹤0.04℃)和极强的输入过载能力。

3 安全可靠,使用方便。

4 重量轻、尖型钳头,特别适合狭窄测量空间使用。

5 配合AC/DC,可与微机连接。








功能项 参数
一次电流(A) 5(20)
二次电流(mA) 5(20)
允许负载 ≥10K
比差±%;20%~120% 0.1
角差±%; 20%~120% 0.1
钳口 尺寸(mm) Φ8
外型 尺寸(mm) 175×48×30
输出/输入电流比 50mv/A
偏量Vin=0 ≤0.6%额定输出
准确度 ±1%
线性度 0.1%
工作电源 DC+5V
测量宽带 直流∽20KHz
测量波形 任意波形
跟踪速度 ≥50A/us
耗电 ≤30mA
温漂 ≤0.04%℃(0℃∽70℃)
绝缘耐压 AC3KV/50Hz/1min
钳头尺寸(mm) 30×30×11
