STR-JBY802C 三相继电保护测试仪三相工控机 0.2级精度

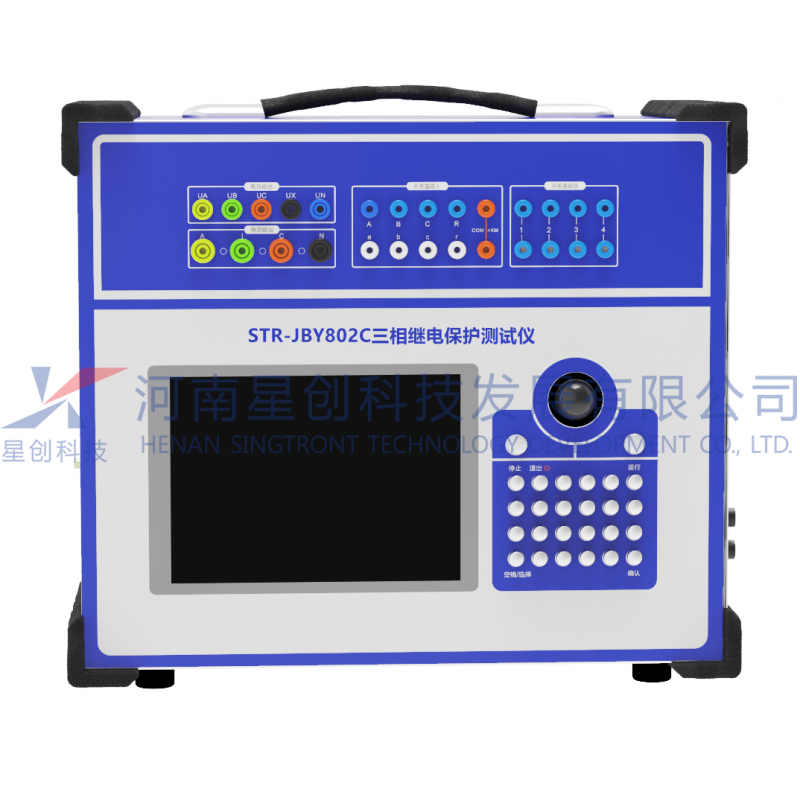

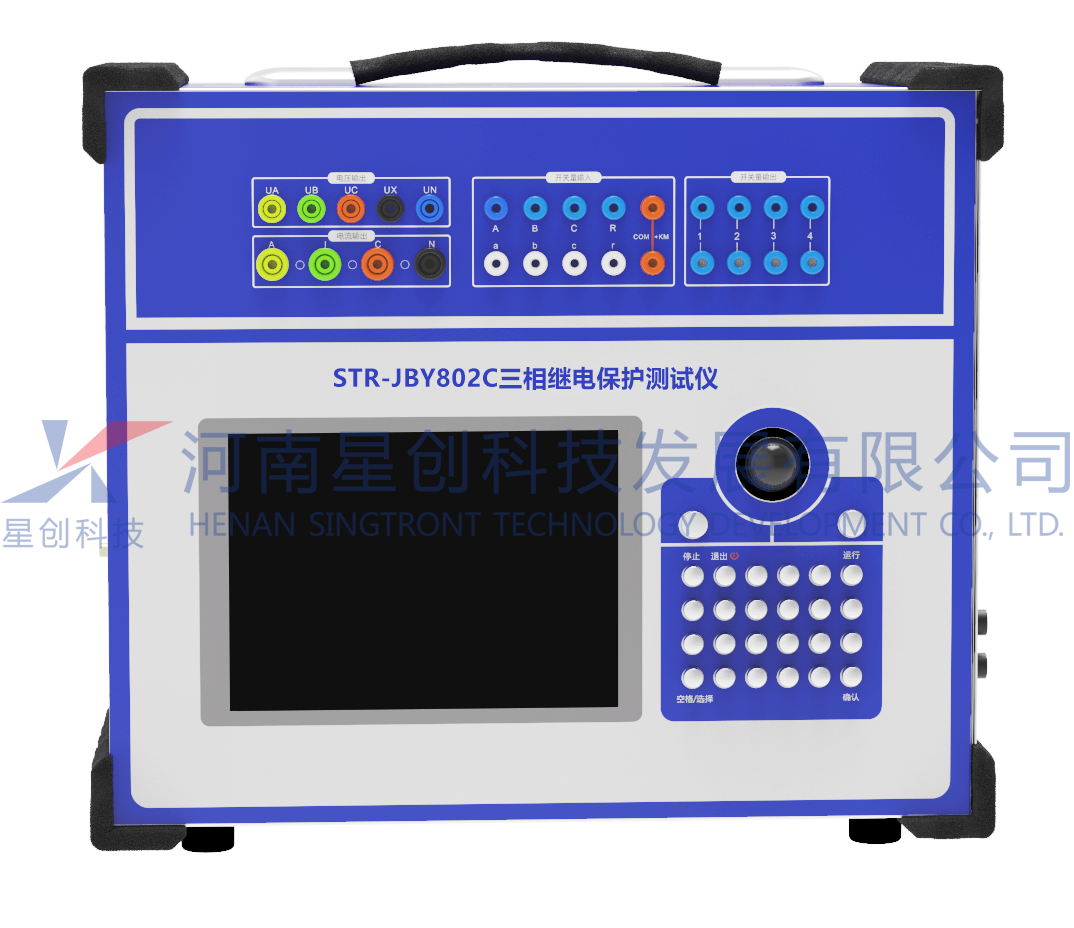

STR-JBY802C 三相继电保护测试仪


可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396(微信)






技术特点

电压电流输出灵活组合    具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为43U0或检同期电压,或任意某一电压值的情况输出。

单机操作方便    装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。

双操作方式    除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。

新型高保真线性功放    输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机    输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

软件功能强大    可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

具有独立专用直流电源输出   装置设有一路110V 220V专用可调直流电源输出。

接点丰富    具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别

接口完整    装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作还带有两个USB口和RS232口,可与计算机及其它外部设备通信。

完善的自我保护功能    散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

轻小型高集成单机和一体化结构    采用了大量高科技精心设计的超轻小型结构,使得整机极其小巧轻便。

功能与用途

可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

主要技术参数

交流电流输出3路,每路40A / 450VA  三相并联120A/1000VA

交流电压输出:4路,每路120V / 80VA  线电压240V/120VA

    度:0.2% (主量程范围内)

直流电流输出3路,每路±10A/200VA

直流电压输出:3路,每±160V/80VA

   度:0.5% (主量程范围内)

   位:0~360°

相位精度:<0.2°

输出频率0~1200Hz

频率精度:<0.001Hz

叠加谐波:2~24

量:8                             量:4

独立直流:DC110/220V,额定电流1.5A

   寸:396mm*354mm*178mm             16kg
