STR-JBY1200 微机继电保护测试仪六相 精度0.2级

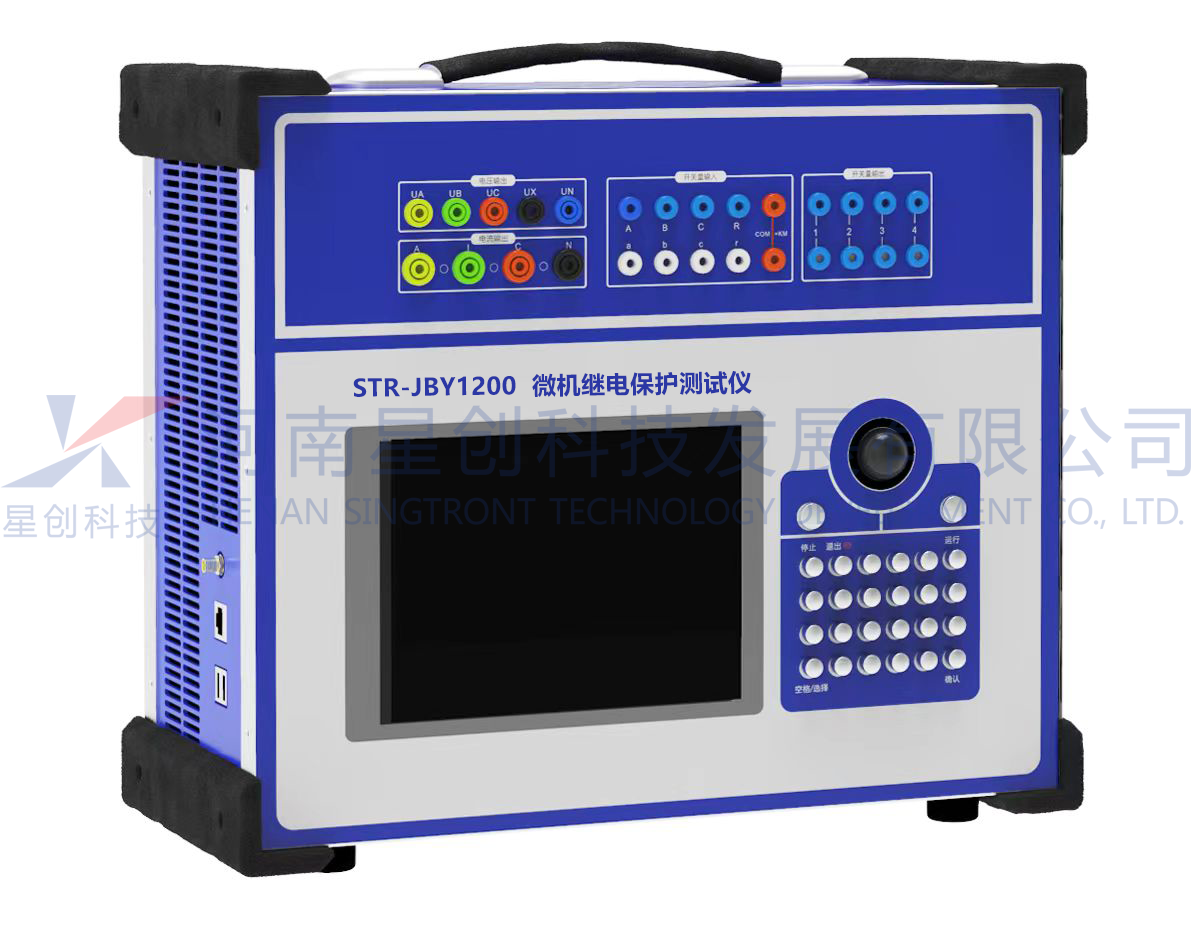

STR-JBY1200 微机继电保护测试仪


可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396(微信)






技术特点

电压电流输出灵活组合  输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式。

单机操作方便  装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。

双操作方式  除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。

新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。

具有独立专用直流电源输出设有一路110V 及 220V专用可调直流电源输出。

接点丰富 具有10个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。

完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

功能与用途

可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

主要技术参数

交流电流输出:6路,每路30A / 450VA  六相并联180A

交流电压输出:6路,每路120V / 80VA  线电压240V

输出精度:0.2% (主量程范围内)

直流电流输出:3路,每路±10A/200VA

直流电压输出:3路,每路±160V/70VA

输出精度:0.5% (主量程范围内)

   位:0~360°

相位精度: 0.2°

输出频率:0~1000Hz

频率精度: 0.001Hz

叠加谐波:0~20次

量:8路

量:4对

独立直流:DC110/220V,额定电流1.5A

   寸:396mm*354mm*178mm

     17kg
