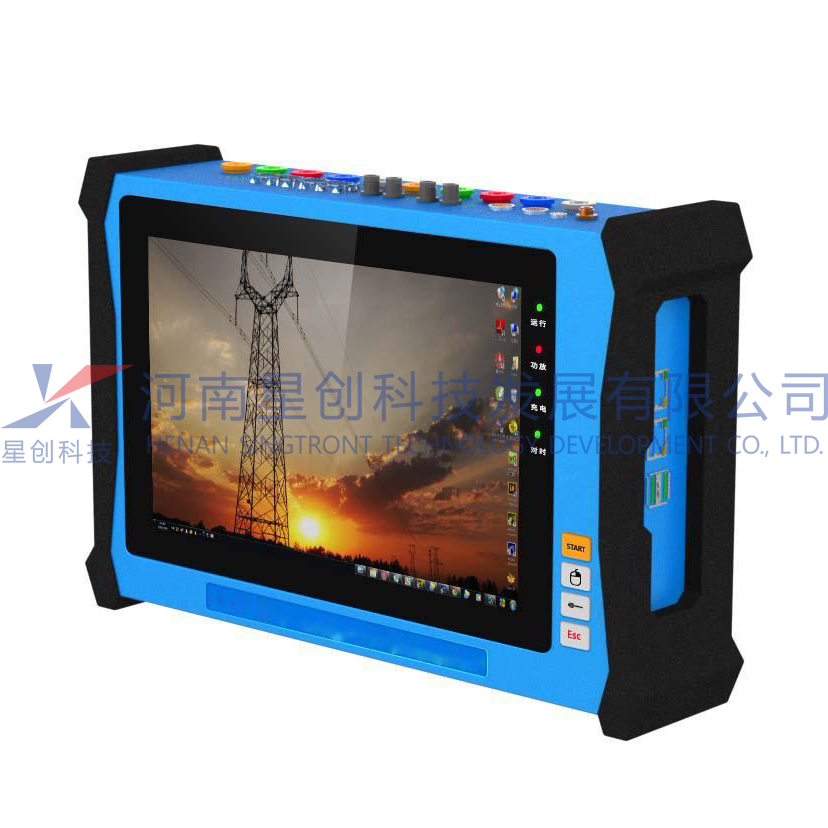

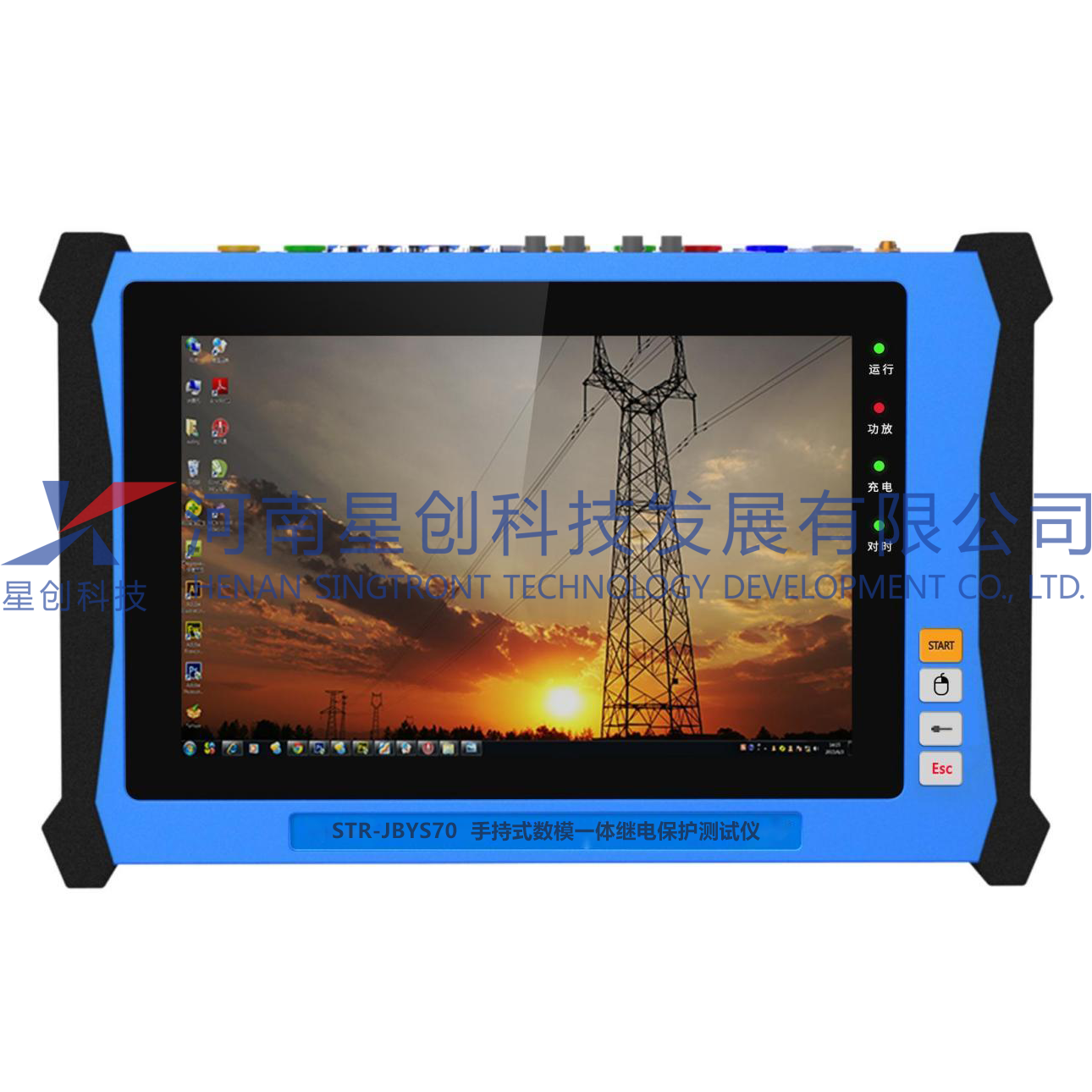

本手持式数模一体继电保护测试仪是我公司全新自主研发的新一代手持式测试仪器，该设备运用先进的电源和数字电子技术，采用微型高精度电流和电压放大器模块，内置大容量锂电池组供电，具有输出精度高、体积小、重量轻等特点，仪器采用高清全触屏操作，测试功能丰富，适用于常规变电站、智能变电站、发电厂以及配电网等用户的二次运维检修调试工作。
n 电流电压输出精度达 0.05%，波形光滑，稳定性好，满足合并单元测试要求；
n 手持式设计，体积小，重量轻，整机重量3g，携带方便；
n 采用10.1寸高清电容触摸屏，触屏操作，操作方便快捷；
n 内置锂电池组供电，并具有应急电池插口，可外接备用电池工作；也支持外接“充电宝”供电。
n 三相1A电流持续输出时间可大于4小时，待机时间大于10小时；
n 仪器采用嵌入式Linux操作系统，相比Windows CE操作系统，运行更稳定；
n 测试软件模块适应Linux操作环境，更适合于触摸操作，参数输入和各种控制功能简单易用，方便快捷；
n 具备模拟量、数字量以及 SV/GOOSE 数模混合输出，满足“模拟量+GOOSE”的保护装置测试要求；
n 具备合并单元角差比差测试、智能终端 GOOSE 跳闸时间测试功能
n 强大的SV和GOOSE报文分析能力，具有报文分析仪的功能；
n 具有SCD文件比对及SCD文件图形化展示功能；
n 具备智能终端 GOOSE 跳闸时间测试
n 具备 ST 或 LC 光口的光功率测试功能
n 具备多机同步输出功能，无线 WiFi 通讯控制， 远程 4G 通讯控制
n 丰富的保护测试功能，具备手动测试、状态序列、谐波叠加、整组试验、低周减载、低压减载、距离、零序、过流、比率差动、谐波制动等继电保护专项测试模块
n 强大的异常工况处理能力，具备电压源短路、电流源开路、过热及信号失真检测报警
n 采用低功耗设计，运用PWM温度控制系统，实现仪器内部温度控制；
n 具有自动升级功能，可直接使用U盘升级；
n 自动生成测试报告，通过U盘进行拷贝存档。
u 交流电流
量程： 4×0~12A/相
准确度： (0A~0.2A)<士 0.1mA； (0.2A~12A)±0.05%
分辨力： 1mA
输出功率 Pmax：4×12A/相≥20VA/相
电流上升下降时间： <100us
总谐波失真度： <0.1%(0.2A ~lmax)
频率： 10Hz ~1kHz
幅频特性： ≤+0.05%~+0.5%(10Hz~1kHz)
输出时间： ≤12A，连续输出
异常工况报警： 过热、过载、失真、开路自动检测并告警
u 交流电压
输出范围： 4×0~130V/相
准确度： (0v~4V)<±2mV; (4V~130V)±0.05%
分辨力： 10 mV (10V~130V)
输出功率 Pmax：4×130V/相≥35VA/相
电压上升下降时间： <100us
总谐波失真度： ≤0.1%(2V~130V)
频率： 10Hz ~1kHz
幅频特性： ≤+0.05%~+0.5%(10Hz~1kHz)
输出时间： 额定条件下，连续输出
异常工况报警： 过热、过载、失真、短路自动检测并告警
电流电压同步误差： ≤10us
u 频率
正弦信号： 10Hz~1000Hz；<1mHz (10Hz~450Hz)
准确度：<10mHz (450 Hz~1000Hz)
分辨力： 0.01Hz
输出特性： 能叠加 2~21 次任意幅值<小于额定值谐波
u 相位
相角范围： 0 到 359.99°
准确度： ±0.1°
分辨率： 0.01°
u 光纤以太网
