产品概述

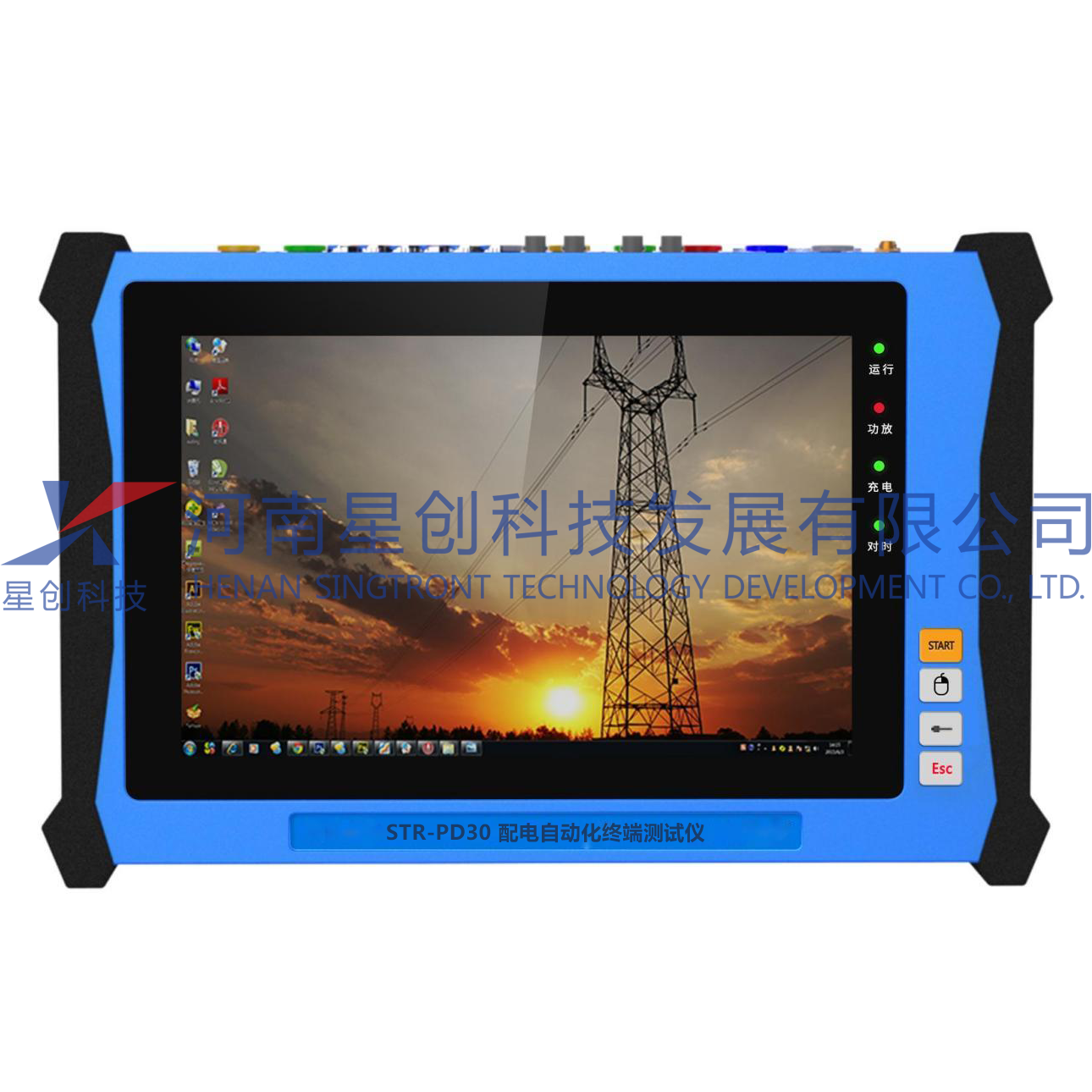

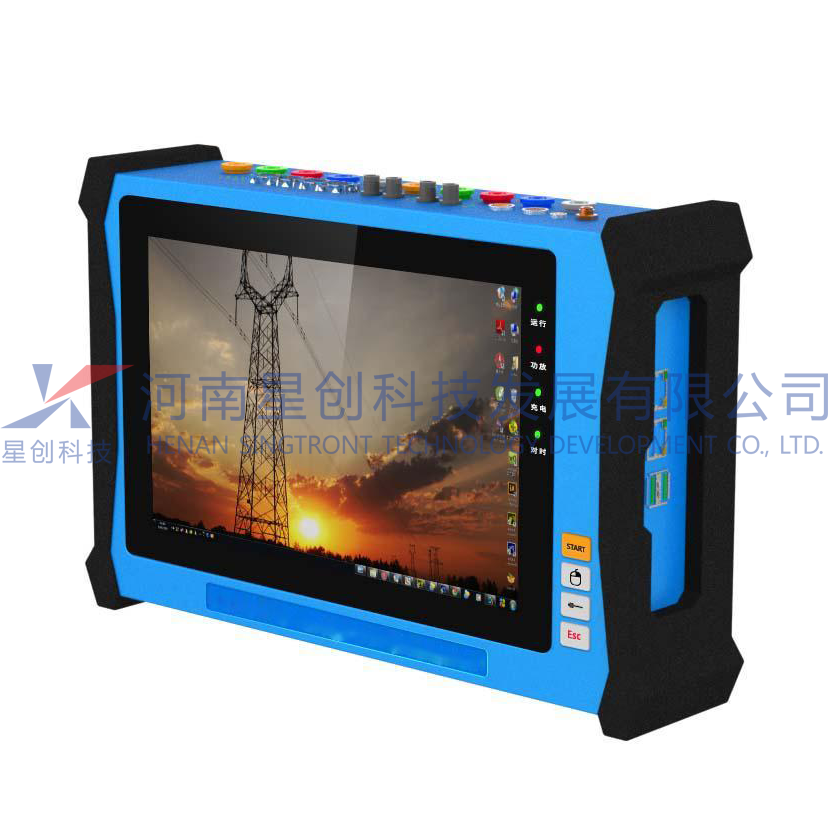

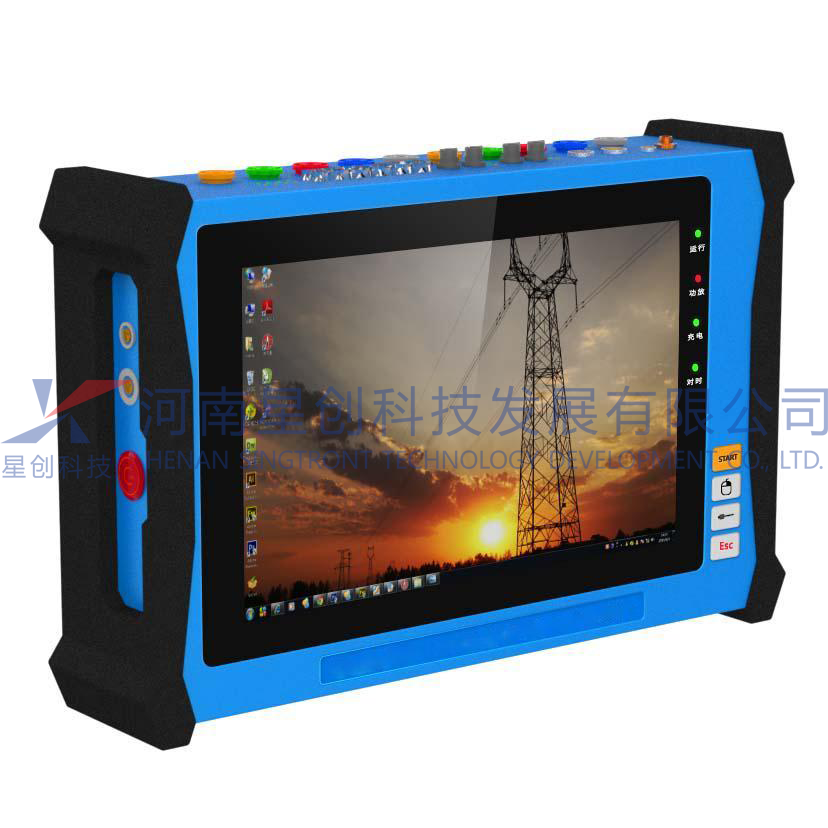

STR-PD30 配电自动化终端测试仪是新一代手持式配电终端测试仪器，该设备运用先进的电源和数字电子技术，采用微型高精度电流和电压放大器模块，内置大容量锂电池组供电，具有输出精度高、体积小、重量轻等特点，仪器采用高清全触屏操作，测试功能丰富。基于配电网行业相关标准设计开发，遵循国内行业检测大纲标准，主要用于现场二次回路运维检修，特别是配电终端FTU、DTU安装前后的快速调试验收工作。设备具备常规信号和小信号输出，满足配电终端对电磁式和电子式信号混合输入信号需求，支持IEC101/104规约测试和验证，独立模拟断路器功能，对配电终端保护动作逻辑进行验证，内置高精GPS多台同步功能，支持电压时间型、电压电流型、自适应综合型等就地型馈线自动化测试。

技术特点

n 具备多路高精度的电流电压模拟量输出、精确高速的状态量信号输出，具备可调范围大、稳定度高的供电电源范围、精准的对时信息、多通道高采样率的录波能力以及兼容多种通信协议接口，可完成配电终端设备供货前、到货后环节的功能及性能试验项目。

n 内置大容量电池集成一体化设计，并具有应急电池插口，可外接备用电池工作；也支持外接“充电宝”供电。同时具备24V和12V两种输出接口给配电终端供电要求，电池可正常使用不小于4小时。

n 闭环测试功能  单台测试仪器可以与配电终端实现闭环自动测试，测试内容包括模拟量精度、故障检测、遥信变位、SOE分辨率等

n 模拟主站功能  具备模拟主站功能，支持点表配置，通过101/104等规约测试配电终端的功能和性能

n 波形读取  装置具备故障波形回放功能、波形读取及分析功能，能够读取终端波形进行比对分析。宜具备录波功能，录波通道不小于8路；实现装置录波，进行稳态录波和暂态录波两种波形功能和性能检测。

n 配电模拟主站功能  可实现与配电终端通信，读取保护定值参数和压板状态，并支持修改定值和投退压板。

n 三遥功能  根据DL/T 634.5101-2002规约实施细则、DL/T 634.5104-2009规约实施细则，实现对配电终端通讯规约验证。能实时显示终端上送的遥信、遥测数据值，且通过单点、双点遥控终端变位信息。

n 闭环自动测试功能  能够一键式自动完成配电终端测试，检测数据最终存入数据管理模块并能自动生成检测报告。其中自动测试项目必须满足以下测试项目：基本误差测试、影响量测试、遥信SOE、遥信分辨率测试、稳态/暂态波形比对测试、就地FA分段和联络测试、传动测试等。

n 馈线自动化（FA）测试功能  具备守时可多台配套进行线路FA测试，测试仪可以状态序列的方式实现配电线路的馈线自动化（FA）功能自动测试。

n 配电终端保护与逻辑功能测试功能  可实现过流保护功能测试、零序保护、重合闸功能、高频保护、低频保护、非遮断电流闭锁功能测试、来电延时合闸、失压分闸、X计时闭锁合闸、Y计时闭锁合闸、传动功能测试等。

n 仪器采用嵌入式Linux操作系统，相比Windows CE操作系统，运行更稳定；测试软件模块适应Linux操作环境，更适合于触摸操作，参数输入和各种控制功能简单易用，方便快捷；

主要技术参数

u 交流电流

量程： 4×0~12A/相

准确度： (0A~0.2A)<士 0.1mA；  (0.2A~12A)±0.05%

分辨力： 1mA

输出功率 Pmax：4×12A/相≥20VA/相

电流上升下降时间： <100us

总谐波失真度： <0.1%(0.2A ~lmax)

频率： 10Hz ~1kHz

幅频特性： ≤+0.05%~+0.5%(10Hz~1kHz)

输出时间： ≤12A，连续输出

异常工况报警： 过热、过载、失真、开路自动检测并告警

u 交流电压

输出范围： 4×0~130V/相，选配4×0~270V/相

准确度： (0v~4V)<±2mV; (4V~130V)±0.05%

分辨力： 10 mV (10V~130V)

输出功率 Pmax：4×130V/相≥35VA/相

电压上升下降时间： <100us

总谐波失真度： ≤0.1%(2V~130V)

频率： 10Hz ~1kHz

幅频特性： ≤+0.05%~+0.5%(10Hz~1kHz)

输出时间： 额定条件下，连续输出

异常工况报警： 过热、过载、失真、短路自动检测并告警

电流电压同步误差： ≤10us

u 频率

正弦信号： 10Hz~1000Hz；<1mHz (10Hz~450Hz)

准确度：<10mHz (450 Hz~1000Hz)

分辨力： 0.01Hz

输出特性： 能叠加 2~21 次任意幅值<小于额定值谐波

u 相位

相角范围： 0 到 359.99°

准确度： ±0.1°

分辨率： 0.01°

u 光纤以太网

接口数量： 4 对

接口类型： LC 接口

通信协议： IEC61850-9-2 、GOOSE

u 光纤串行接口

数量： 4 个(2 对收发)

接口类型： ST 接口

通信协议： IEC60044-8 、IRIG-B

u 直流电流

输出范围： 4×0~10A/相

准确度： (0A~0.2A)<±1mA; (0.2A~10A)±0.5%

分辨力： 1mA

u 直流电压

输出范围： 4×150V/相

准确度： (0v~2V)<±2mV; (2V~150V)±0.2%

分辨力：  (0v~10V)1mV ,    (10V~150V)10mV

u 开入量

数量： 4 对

开入特性： 4 对开入接点自适应空节点或带电位;带电位接点翻转电平20~250v (DC) 电气隔离： 4 对开入电气隔离

u 开出量

数量： 4 对

类型： 4 对快速开出接点(响应时间<100us)

直流容量： Vmax: 300v (DC) /lmax: 0.3A

u 电以太网接口

数量： 2 个

接口类型： RJ45

通信协议： MMS 、TCP/IP

USB 接口    数量： 2 个

模拟量小信号输出：EVT 输出、ECT 输出 （选配）

光信号：FT3 输出（选配）

u 同步接口

GPS ：1 个， 内置 GPS 接收模块

IRIG-B：1 个， ST 接口

电 B 码/PPS 对时： 1 对对时， 1 对授时，凤凰接线孔座

u 供电电源

输入(AC)：100-240V~50-60Hz 1.5A

输出(DC)：17V—5A

锂电池供电： 内置大容量锂电池组

外置电源供电： 支持外接“充电宝”电池组供电

u  HDMI 视频接口

HDMI 视频接口：1 个。可通过 HDMI 接口将装置界面镜像至投影中，方便装置操作的 学习与智能变电站测试培训

u 机械尺寸及重量

显示屏： 10.1 寸电容液晶显示屏(触摸屏)

尺寸： 317mm *243mm*86mm (W×H×D)

重量： 3.20kg
