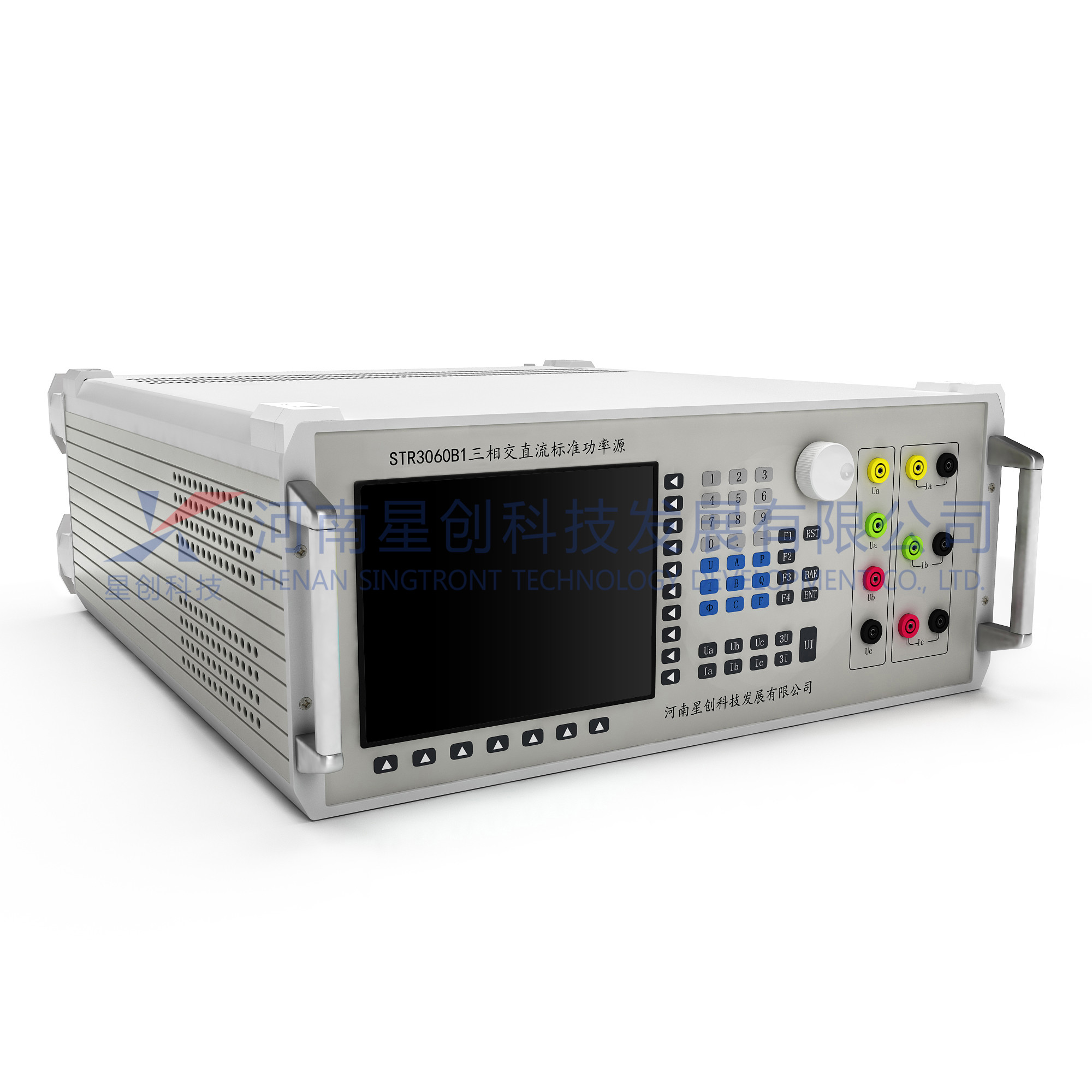

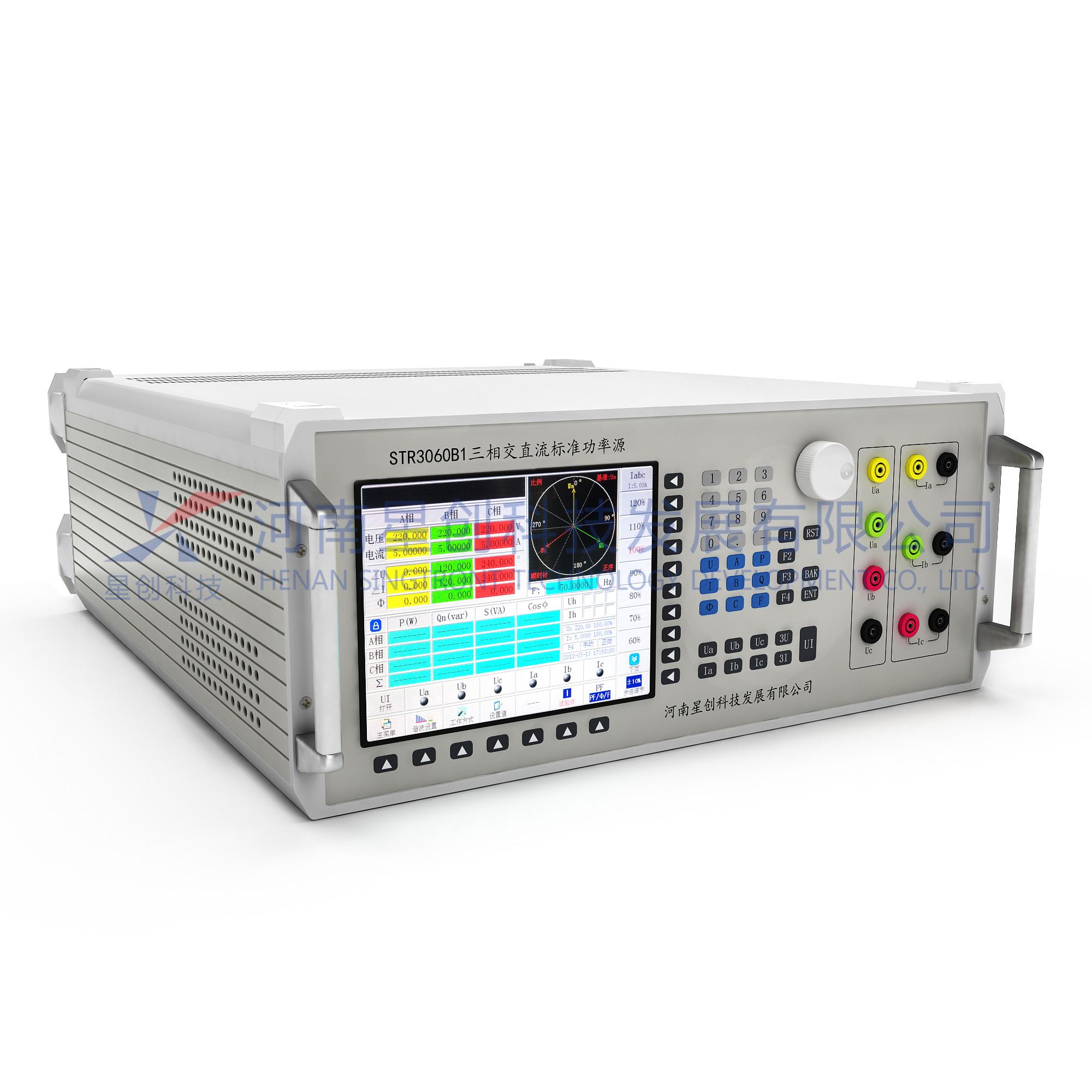

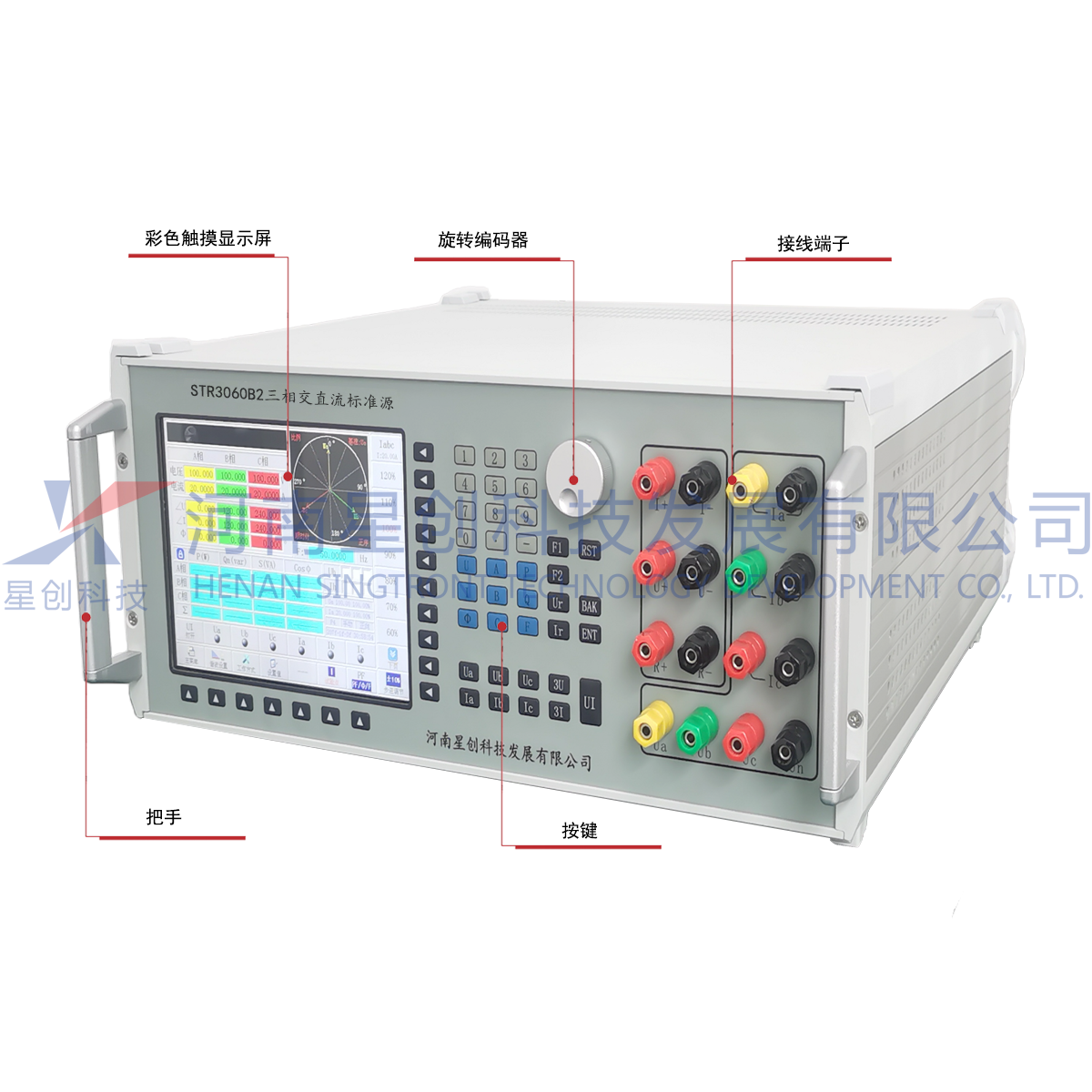

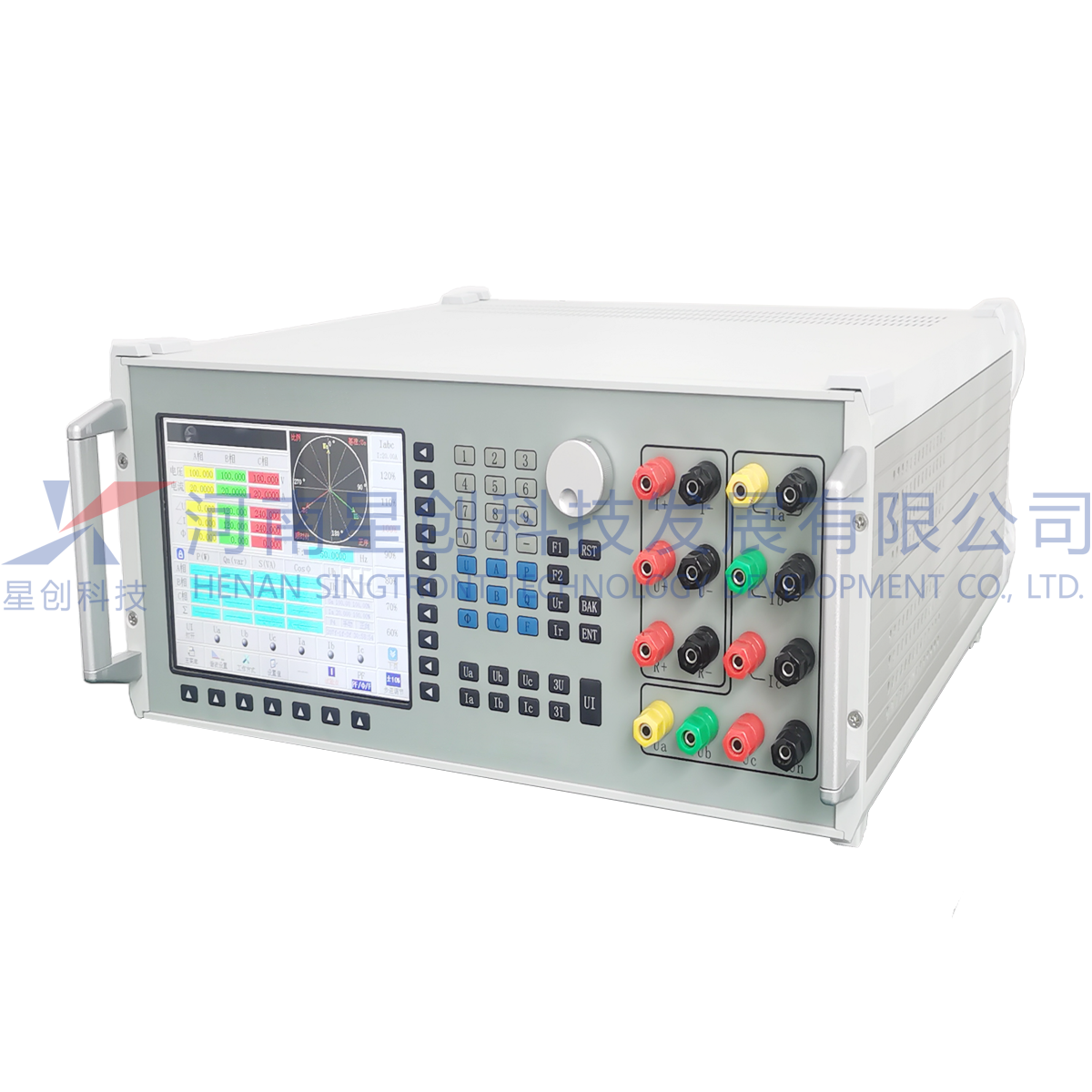

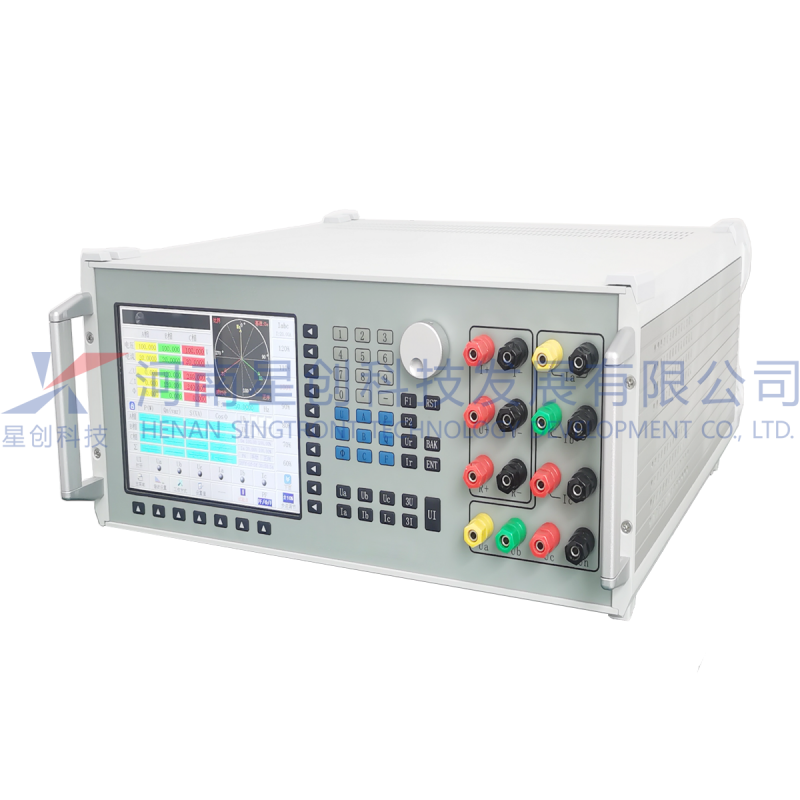

STR3060B1三相交直流标准功率源


STR3060B1三相交直流标准功率源是我公司结合目前直流电能仪表技术发展情况,根据国家新能源战略规划布局,经过广泛调研比较行业现状,遵循《JJG842-1993直流电能表检定规程》,而推出的一款新型高精度直流电力仪表标准装置产品,它可以极大满足当前各种规格型号直流电力仪表的校验和检定工作,能完成规程所规定各种电能表检定项目,是各级电力计量部门及生产企业进行直流功率、电能试验不可或缺的设备。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

产品别称: 直流标准功率源、直流标准电能表 交直流一体化装置 直流标准装置 充电桩检定装置 直流表检测标准装置 直流检测装置直流标准模块 直流充电检定装置 直流充电桩校验仪 直流检定装置 直流发生装置 直流标准信号发生器 直流数字信号功率源 直流信号发生器 直流输入仪 直流信号功率源 直流表校验仪 直流电能表检定装置交直流电能表检定装置

     我公司结合目前直流电能表技术发展情况,根据国家新能源战略规划布局,经过广泛调研比较行业现状,遵循《JJG842-1993直流电能表检定规程》,而推出的一款新型高精度直流电能表检定产品,它可以极大满足当前各种规格型号直流电能电力仪表的校验和检定工作,能完成规程所规定各种电能表检定项目,是各级电力公司计量部门、计量院所、直流电能表生产企业、各种直流设备设施制造企业进行直流电能测试、校验不可或缺的设备,它功能强大、操作方便、实用性极强,可最大程度满足当前直流电能检定工作需求。


1)可检测各种直流电能表、直流电压表、直流电流表、直流功率表、直流指示仪表、直流测量仪表、直流采集终端、直流监测仪表、直流在线仪表、太阳能发电用直流电表、风力发电用直流电能仪表、直流充电桩用直流电表等各种型号规格直流电能电力仪表。

2)配备多种输出端子和输出接口,既可以检定各种直接接入式直流电能表、又可以检定带分流器接入式直流电能表、带电压电流霍尔元件接入式直流电能表。

3)能同时输出高精度高稳定度直流电压、直流电流、直流功率信号,可以通过定电压或定电流方式来调节直流功率输出。

4)常用直流试验点和直流档位设置丰富,可极大方便各种规格直流电能仪表操作检定、校准,人性化设计操作,使用极为方便。

5)具备直流电能脉冲输入接口方便进行校表,也可通过直流电能走字方式进行直流电能累计进行电能仪表校准。

6)直流电压直流电流直流功率直流电能误差一屏显示,直观明了,操作简捷。

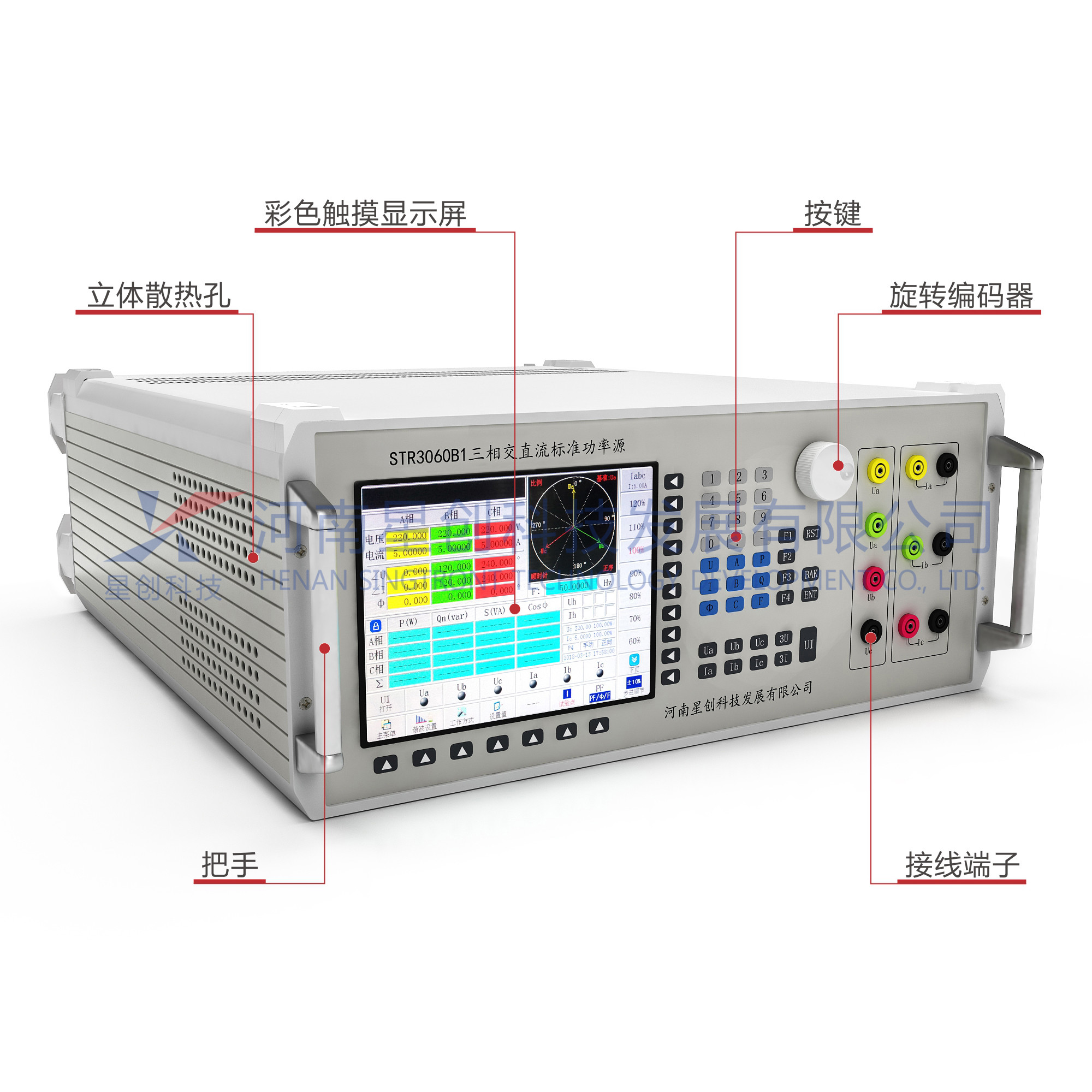

7)采用高清晰大屏幕TFT真彩LCD界面显示,鼠标、键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口,通信协议开放,用户可自行编程控制仪器进行二次开发。





功能项 参数
准确度 0.05级
表源一体功能
基本功能 标准三相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能 2-51次谐波
向量图显示
电能误差校验 交流电能+直流电能
电能累计走字
脉冲输入输出
试验点编辑
操作方式 触摸屏+按键+上微机

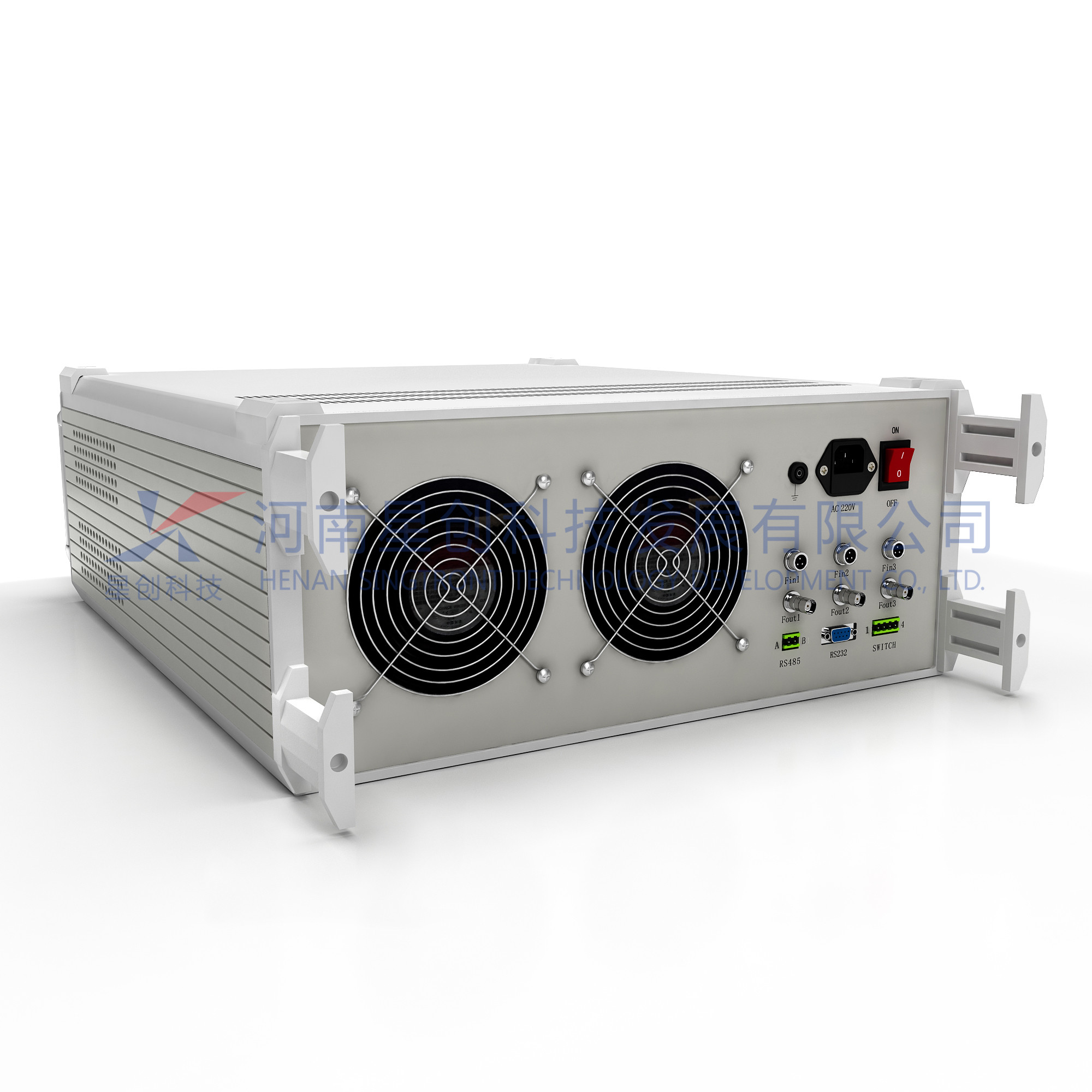

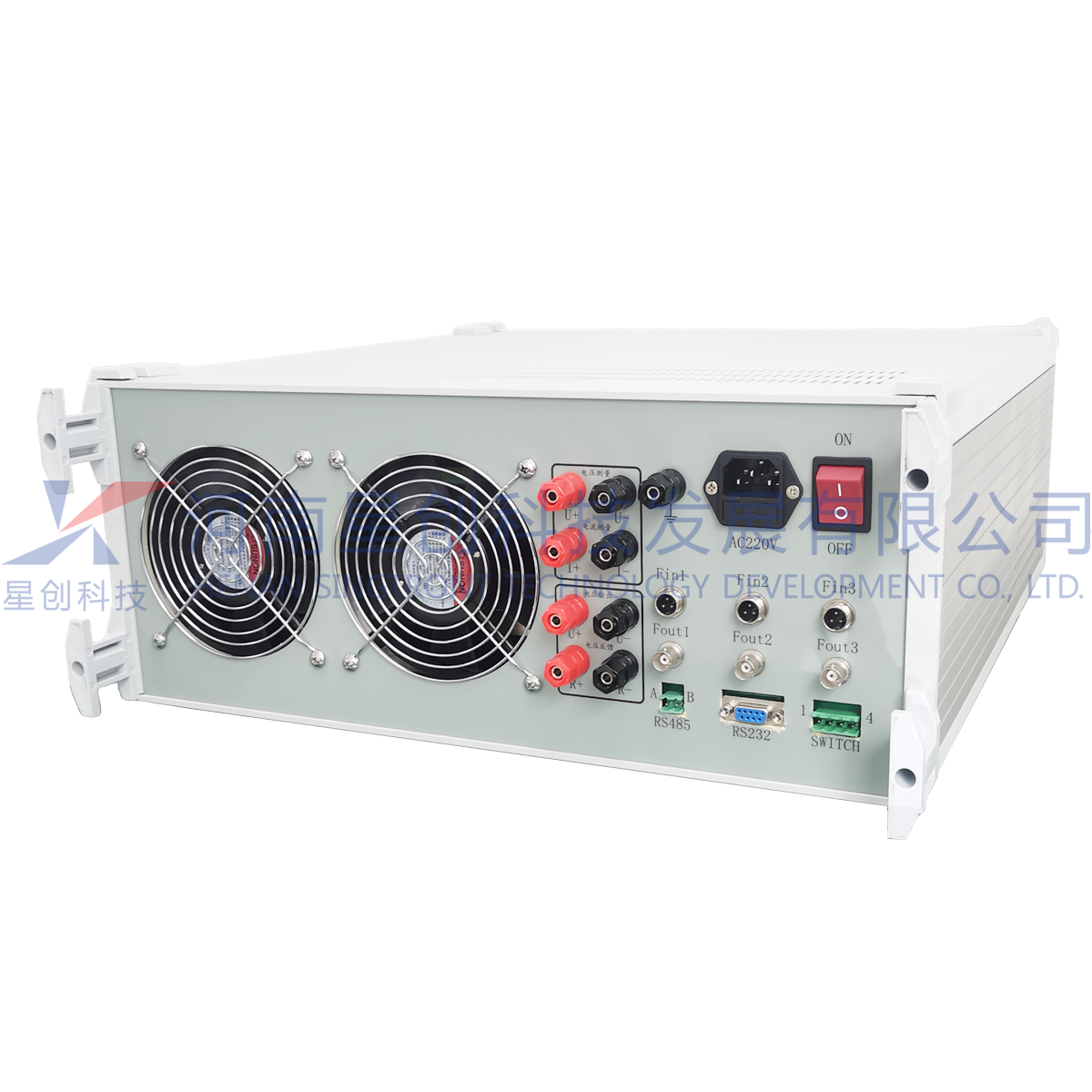

通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:380V、220V、100V、57.7V ;调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度: 0.05%RG; 稳定度:≤0.02%/3min; 输出功率:每相20VA ; 满负载调整率:0.02%RG; 失真度:≤0.1%(非容性负载)
电流量程 量程:(63A)、 20A、5A、1A、0.2A;调节范围:(0~120)%RG ;调节细度: 0.01%RG ;(100A/63A为可选量限)
输出电流指标 准确度: 0.05%RG ; 稳定度: ≤0.02%/3min;输出功率:每相20VA ; 满负载调整率:0.02%RG;失真度:≤0.1%(非容性负载)
有功功率 准确度: 0.05%RG; 稳定度: 0.02%RG/2min
无功功率 准确度:0.1%RG ; 稳定度:≤0.02%/3min
相位 0°~359.999°;调节细度:0.001°;准确度:0.02°
频率 40Hz~70Hz; 调节细度0.0001Hz ;准确度: 0.001Hz
功率因数 -1~0~+1 ;调节细度:0.0001;准确度: 0.001
谐波分析 2-51次谐波
直流电压输出 800V、300V、150V、75V、10V、1V、200mV、75mV
直流电流输出 (63A)、20A、5A、1A、200mA、100mA、20mA、10mA、1mA、(100A/63A/ 100uA/10uA)括号中为可选量限
直流功率
直流电能误差 准确度:0.05级
直流电压测量 -15V ~ 0 ~ 15V;准确度0.05%;稳定度:0.01%/2min(选配功能)
直流电流测量 -30mA ~ 0 ~ 30mA;准确度:0.05%;稳定度:0.01%/2min(选配功能)
小信号DC电压输出 选配功能
小信号DC电流输出 选配功能
工作电源 AC220V±15%
产品规格 449mm×455mm×177mm;重量 18Kg
