STR3060B三相交直流标准源


STR3060B三相交直流标准源是在我公司推出的V6.0版第六代交直流标准源产品,产品采用ARM高速交流采样、DSP数字信号处理技术、FPGA、大功率集成功放设计而成,表源一体化开发平台,交直流高度融合设计,产品高度集成,稳定可靠,带载能力极强,可满足各种高精度交直流标准信号试验需求。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

产品别称:三相标准源 直流功率源 直流标准功率源 多功能校准仪 直流标准信号功率源 直流信号源 直流测试分析系统 三相交直流信号源 交直流信号发生器 智能校准仪 多功能电测量仪表检定装置 三相多功能交直流标准源 三相交直流仪表标准装置 多功能交直流功率源 直流校准仪 多功能交直流测试试验平台 三相交直流信号发生器 直流标准源 交直流功率源 三相交直流标准源

本标准源采用高度集成表源一体化设计,品质卓越,功能强大,性能稳定,操作简捷,携带方便、实用性极高,被大量应用于电气试验、计量校准、产品测试、科学研究等试验场所,极大地提高了各种仪表校准及各类电气产品试验工作的时效性和可靠性。产品参照JJG596-2012/JJG597-2005/GB/T11150-2001/JJG307-2010等国家电能计量检定规程设计,符合规程规定各种信号输出标准及试验点要求。

产品可广泛用于检测各种多功能电力数字仪表、指示仪表、电能表、配电终端、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标。


1、   可输出高稳定度、高准确度的三相交流标准源信号,三相交流电压、电流、相位、频率、功率、功率因数高精度标准源闭环输出,以及高精度高线性输出的直流电压、直流电流信号。

2、   可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

3、   电压、电流、相位、频率等电参数均可在量程调节范围内任意设置,任意调节;良好的动态负载自动调整基数和软件自校准功能,有效的保证标准源输出的准确性和可靠性。

4、   丰富的电压、电流、相位、功率因数试验点设计,使得操作更加便捷高效。

5、   高达32项电参数精确测量,大屏幕彩色液晶直观显示,更有精美向量图相配,令使用体验几近完美。

6、   具有三路电能脉冲输入输出接口,同时校验三块单(三)相电能表误差,可作为电能表检定装置使用。

7、   具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

8、   具有超强的电容负载驱动能力,可满足各种性质负载要求。

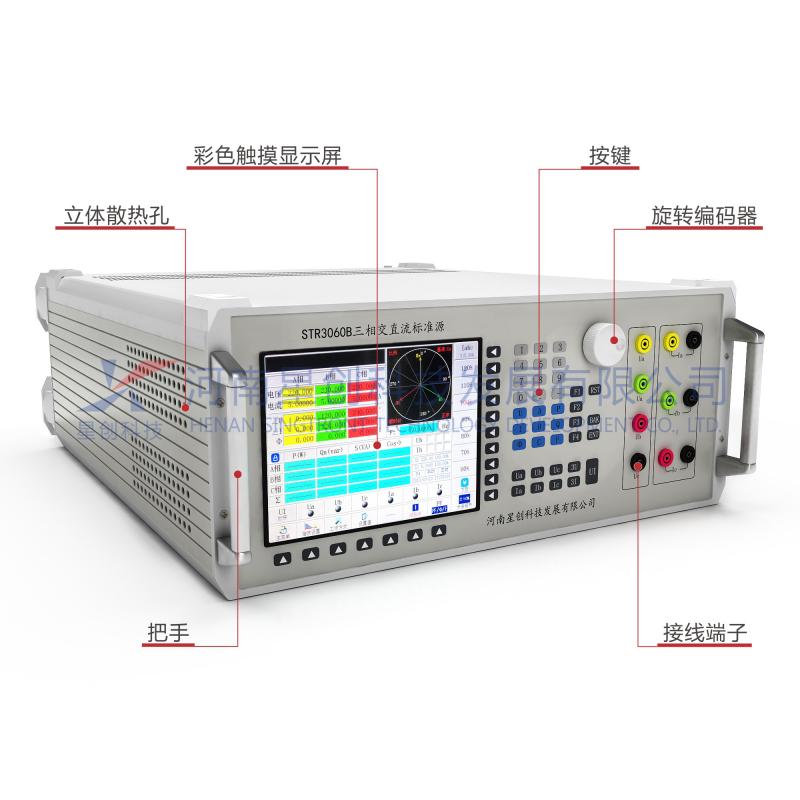

9、   仪器配备触摸屏、面板按键、调节旋钮,多种操作方式,适合不同操作习惯。

10、  仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作,通讯协议完全开放,方便用户进行二次开发。

11、  仪器配备外控开关接口,可外接脚踏开关控制信号的启停,特别适合生产部门使用。

12、  采用软件和硬件双重闭环技术,确保输出的标准信号超乎想象。

13、  采用成熟的功放技术、科学的装配工艺,可靠性、稳定性大大提高。

14、  当电压短路、电流开路或接线错误时,可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能,让用户尽可放心使用。






功能项 参数
准确度 0.05级
表源一体功能
基本功能 标准三相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能 2--51次谐波
向量图显示
电能误差校验
电能累计走字
脉冲输入输出
试验点编辑
操作方式 按键+编码器+上微机
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:380V、220V、100V、57.7V;调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度:0.05%RG;稳定度:≤0.02%/3min;输出功率:每相20VA ;满负载调整率:0.05%RG;失真度:≤0.2%(非容性负载)
电流量程 量程:20A、5A、1A、0.2A;调节范围:(0~120)%RG;调节细度: 0.01%RG
输出电流指标 准确度: 0.05%RG ; 稳定度: ≤0.02%/3min;输出功率:每相20VA ; 满负载调整率:0.05%RG; 失真度:≤0.2%(非容性负载)
有功功率 准确度:0.05%RG;稳定度:0.02%RG/3min
无功功率 准确度: 0.1%RG ; 稳定度: ≤0.02%/3min
相位 0°~359.999°;调节细度:0.001°;准确度:0.02°
频率 40Hz~70Hz;调节细度0.0001Hz ;准确度:0.001Hz
功率因数 -1~0~+1 ;调节细度:0.0001;准确度: 0.001
谐波分析 谐波次数:2-51次;谐波含量设置范围:0~40% ;谐波含有率设置准确度:设置值±0.1%
直流电压输出 (800V)、600V、300V、100V、10V、1V、200mV、75mV; 准确度0.05%;稳定度0.01%/2min;调节细度0.002%;
直流电流输出 24A、5A、1A 、100mA、50mA、20mA、1mA、200uA;准确度0.05%;稳定度0.01%/2min;调节细度:0.002%
直流功率
直流电压测量 -15V ~ 0 ~ 15V,准确度0.05%;稳定度0.01%/2min(选配功能)
直流电流测量 -30mA ~ 0 ~ 30mA,准确度0.05%;稳定度0.01%/2min(选配功能)
工作电源 AC220V±15%
产品规格 452mm×456mm×178mm;重量 18Kg
