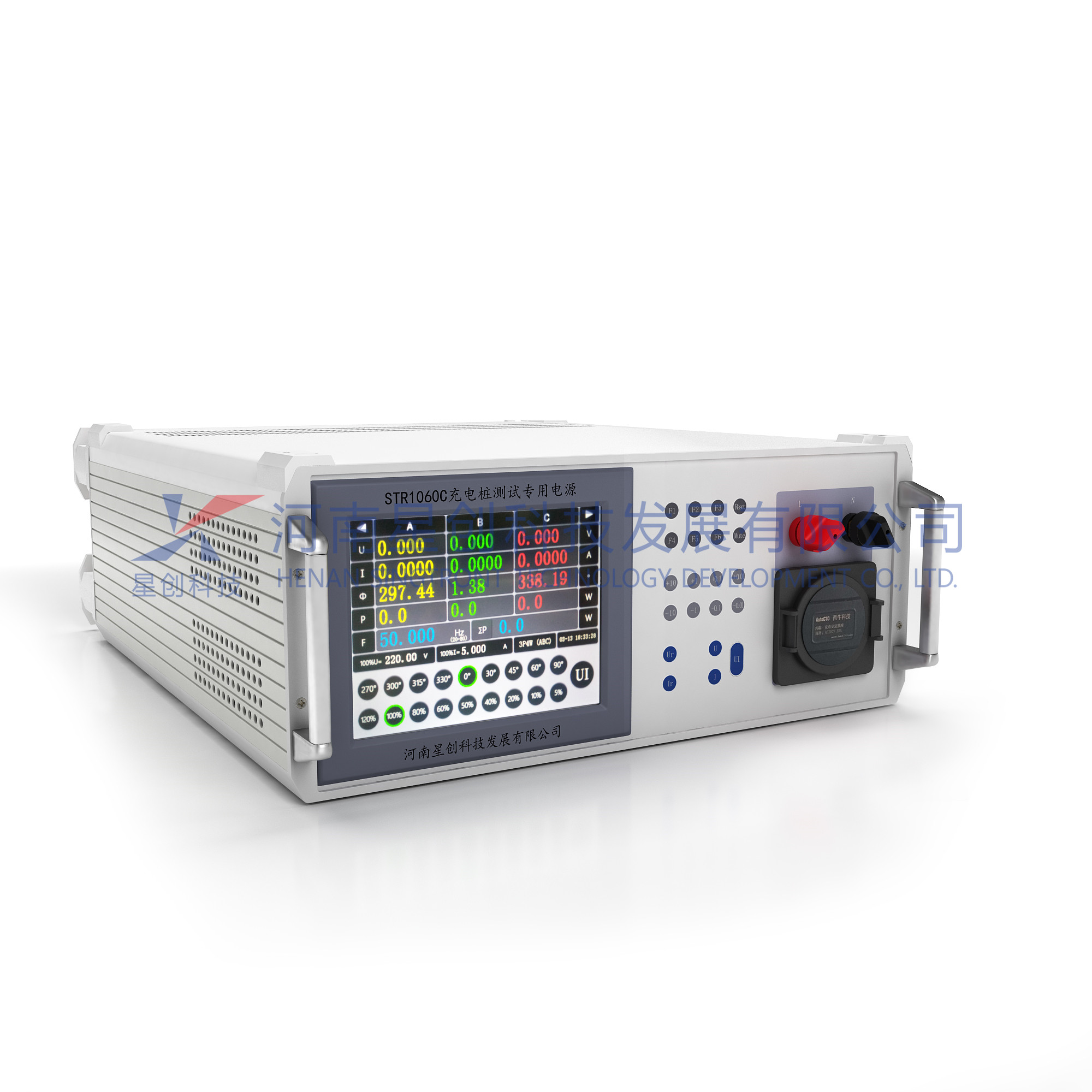

STR1060C充电桩测试专用电源


随着新能源汽车充电桩建设的推广,充电桩出厂测试工作日益增大,我公司适时推出一款实用型充电桩测试电源,本产品是在充分调研国内众多充电桩企业生产状况后整合产品资源专属打造推出的一款功能性很强的充电桩测试产品。它广泛应用于充电桩生产及配套企业、充电桩检测机构、充电桩使用单位等各行业。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

产品别称:充电桩测试仪    充电桩测试电源   充电桩检测装置  充电桩检测专用电源    充电桩现场测试仪     充电桩检测系统


产品按照《NB/T 33008.2电动汽车充电设备检验试验规范 第2部分:交流充电桩》、《JJG 1148-2018交流充电桩计量检定规程》等规定进行研制,可用于充电桩出厂检测、充电计量模块校准等各种测试场合。


1、高精度电压、电流、相位、功率、功率因数和频率标准信号输出,软件闭环设置,稳定可靠。

2、所有电参数电压、电流、相位、频率均可任意设置、连续调节。

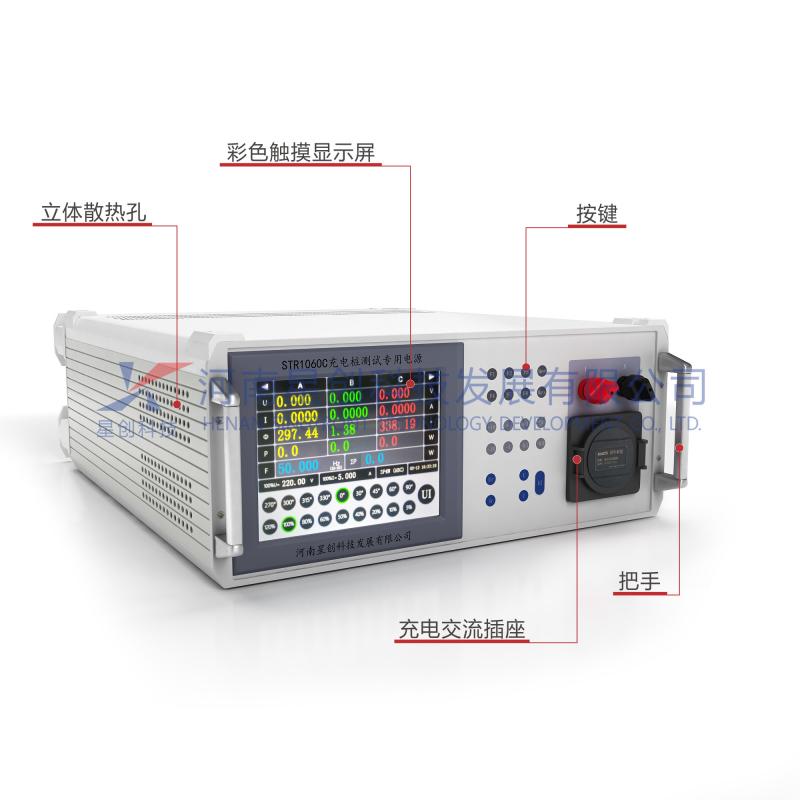

3、仪器可通过触摸屏及按键组合方式进行操作,简单快捷。

5、带有专用的充电枪接口,方便电桩测试,极大提高生产效率。

6、仪器带有RS232/485接口,可配上位机通讯软件,通过上位机进行整机操作,通讯协议开放。

7、当出现操作错误如电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警,极大提高设备的安全性能和保护系数。

8、设备小巧便携、外观设计精美大方,可一机多用。



功能项 参数
准确度 0.1级
表源一体功能
基本功能 标准单相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出。
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能
向量图显示
电能误差校验
电能累计走字
脉冲输入输出
试验点编辑
操作方式 触摸屏+按键+上微机
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:380V、220V、100V、57.7V 调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度:0.1%RG ;稳定度:≤0.02%/2min 输出负载:每相20VA;负载调整率:0.01% 失真度:≤0.3%(非容性负载);
电流量程 量程: 100A、20A、5A、1A、0.2A、0.05A;调节范围:(0~120)%RG 调节细度: 0.01%RG;
输出电流指标 准确度: 0.1%RG ; 稳定度: ≤0.02%/3min;输出功率:每相20VA 满负载调整率:0.05%RG;失真度:≤0.2%(非容性负载)
有功功率 准确度: 0.1%RG 稳定度: 0.02%RG/2min
无功功率 0.1% RG(SINφ≥0.8L(C));稳定度:0.02%RG/3min
相位 0°~359.99°;调节细度:0.02°准确度: 0.05°
频率 20Hz~80Hz;调节细度: 0.001Hz ;准确度:0.01Hz
功率因数 -1~0~+1 ;调节细度: 0.001 ;准确度:0.005;
谐波分析
间谐波设置
直流电压输出
直流电流输出
直流功率
直流电能走字
直流电能误差
直流电压测量
直流电流测量
小信号DC电压输出
小信号DC电流输出
闪变参数
骤升/骤降参数
三相不平衡度
工作电源 AC220V±15%
产品规格 449mm×455mm×177mm;重量 18Kg
