产品别称：     三相交直流标准源、   交直流标准源、   三相交直流标准功率源 、直流标准源、直流功率源 、 三相交流标准源、 三相标准源、 三相标准功率源、单相交直流标准源、 多功能校准仪、 多功能校准源、 三相交直流仪表校验仪

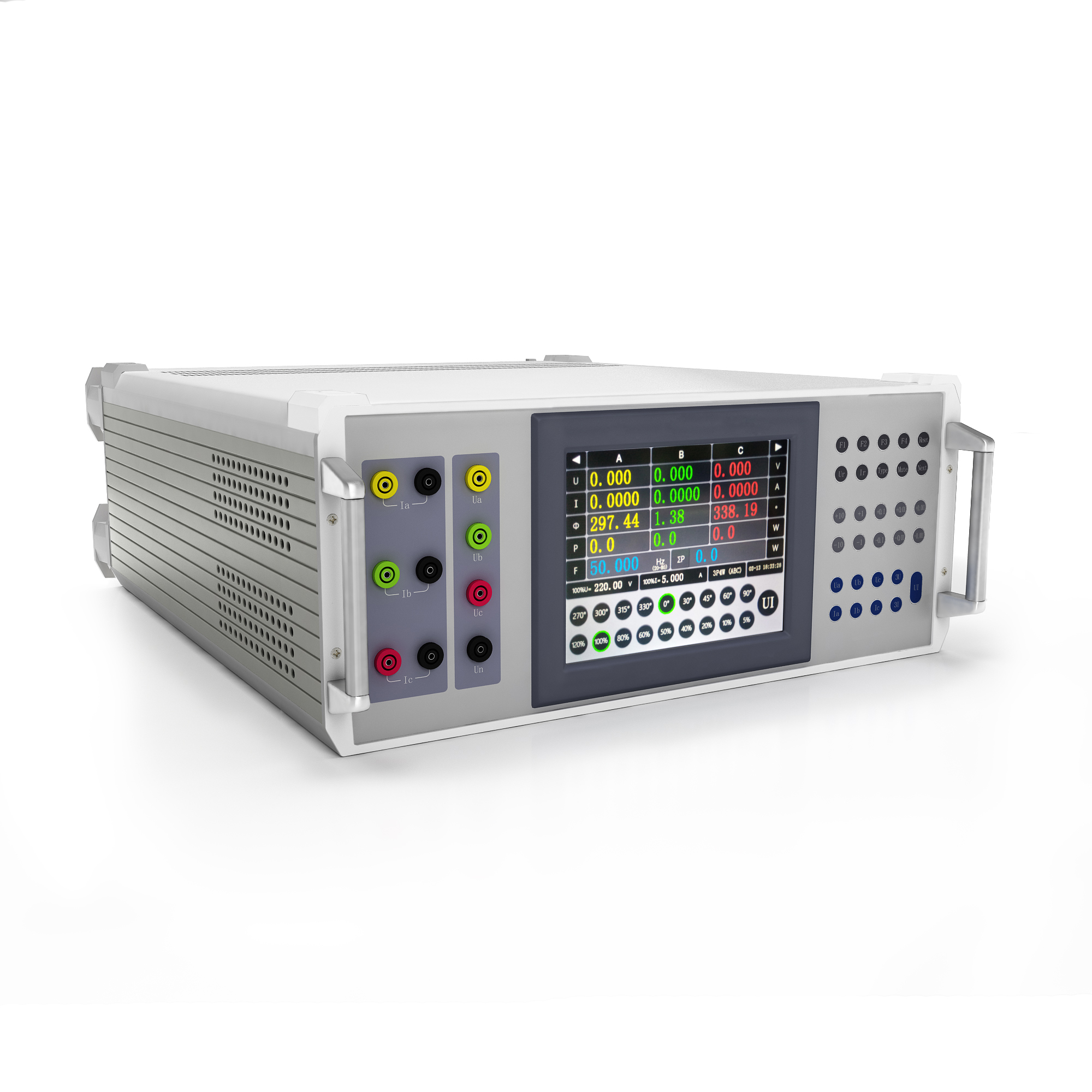

本产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相工频电压、电流信号。也可以产生直流电压、直流电流，同时还可以测量变送器的二次输出信号。

主要用于交直流电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定，电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器、电能表现场校验仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端、物联网电能表、智能量测开关、智能断路器、以及智能计量模块等仪器设备的测试和检定。

一 、主要功能和特点

1、交流电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出，软件闭环。

2、交流电压、电流、相位调节，可同时针对三相或任意一相进行。

3、三相电压之间、各相电压和电流之间的相位均可360°调节。

4、三相四线/三相三线，正相序/逆相序四种状态可任意组合输出。

5、具有合相功能，合相状态下，三相电流可以并联在一起作为单相使用。

6、高精度、高稳定度直流电压、直流电流信号输出。

9、可以测量变送器的二次输出信号。

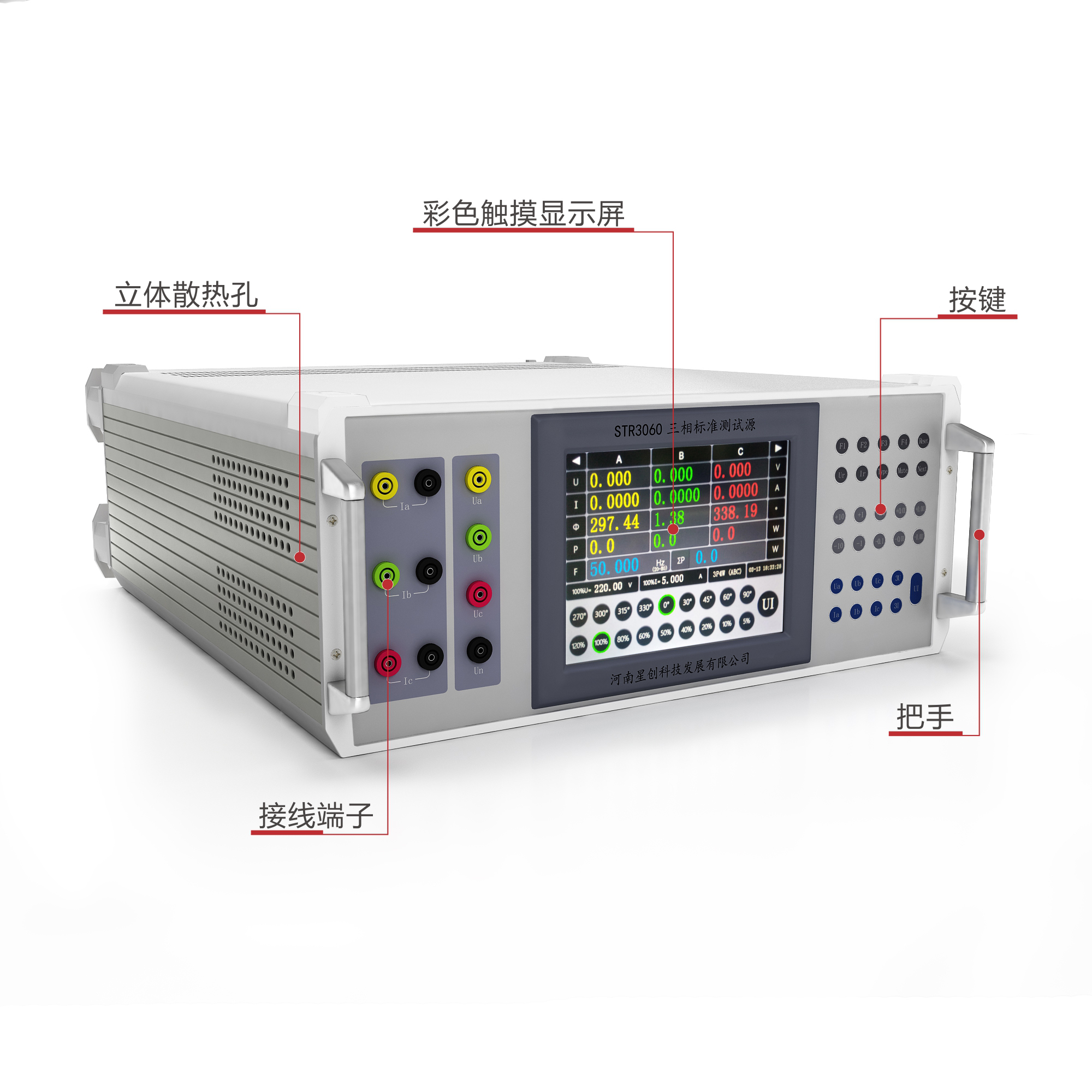

10、采用800×600大屏幕可触摸液晶显示屏，可实时显示32种电参数。

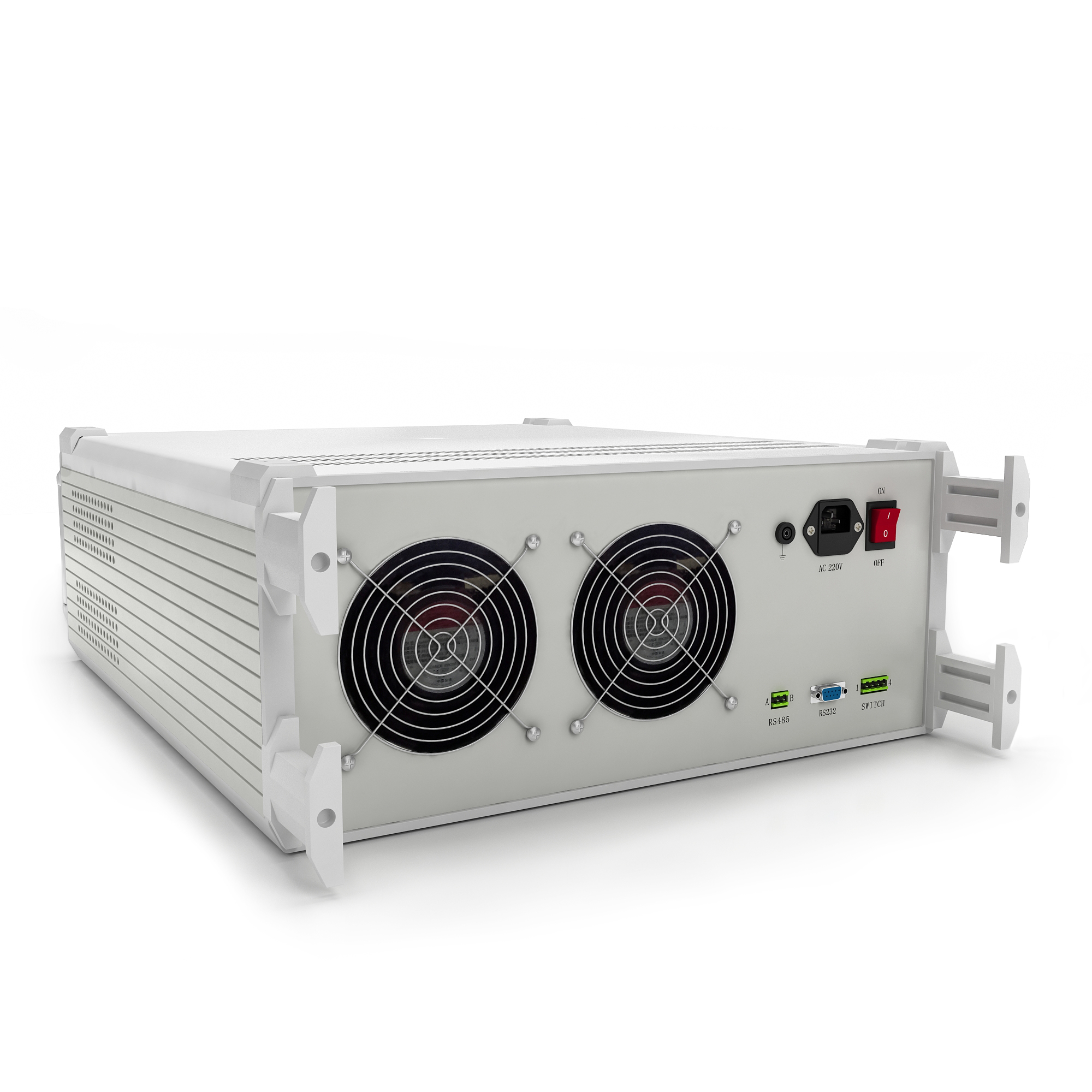

11、仪器配备RS485接口和RS232接口，可以通过上位机进行整机操作。仪器配备多种格式通讯协议，便于用户进行二次开发。

12、当电压短路、电流开路或接线错误时，可自动停止输出并伴有声光报警。

二、 技术指标

1、交流电压输出

电压量程：380V、220V、100V、57.7V

调节范围：(0-120)%RG        调节细度：0.01%RG

准确度：0.1%                    稳定度：≤0.02%/2min

每相最大输出功率：20VA          失真度：≤0.3%（非容性负载）

2、交流电流输出

电流量程：20A、5A、1A、0.2A

调节范围:  (0～120)%RG           调节细度:  0.01%RG

准确度：0.1%                     稳定度：≤0.02%/2min

每相最大输出功率：20VA    失真度：≤0.3%（非容性负载）

3、有功功率

准确度：0.1%                     稳定度：0.02%/2min

4、相位

调节范围:  0°～359.99°         调节细度： 0.02°

准确度： 0.05°

5、频率

调节范围： 30Hz～70Hz；          调节细度： 0.001Hz

准确度： 0.005Hz

6、功率因数

调节范围： -1～0～+1             调节细度： 0.001

准确度： 0.001

7、直流电压输出

电压量程：1000V、300V、150V、75V、10V、1V、200mV、75mV。

调节范围：1000V量程：(0-105)%RG ，其它量程：(0-120)%RG       调节细度：0.01%RG   准确度：0.05%   稳定度：≤0.02%/2min

最大输出电流：1000V量程：20mA。

             300V、150V、75V量程：60mA。

             10V、1V、200mV、75mV量程：200mA。

8、直流电流输出

电流量程：25A、5A、1A、200mA、100mA、20mA、10mA、1mA、100uA。

调节范围:  (0～120)%RG          调节细度:  0.01%RG

准确度： 0.05%                  稳定度：≤0.02%/2min

最大输出电压： 25A、5A、1A量程：4V。

              其它量程：20V。

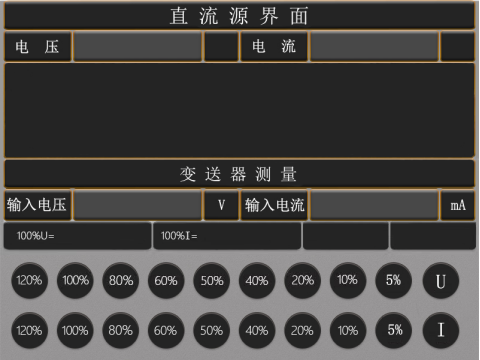

   9、变送器测量

        输入电压范围：±10V，准确度：0.05%。

        输入电流范围：±20mA，准确度：0.05%。

10、环境条件

工作环境温度： 0℃～40℃

相对湿度： ≤85%

     工作电源： AC220V±15%，最大功耗400VA

11、规格   外观尺寸450mm×520mm×178mm  重量： 25Kg
