STR-BR变压器容量特性测试仪容量特性测试仪

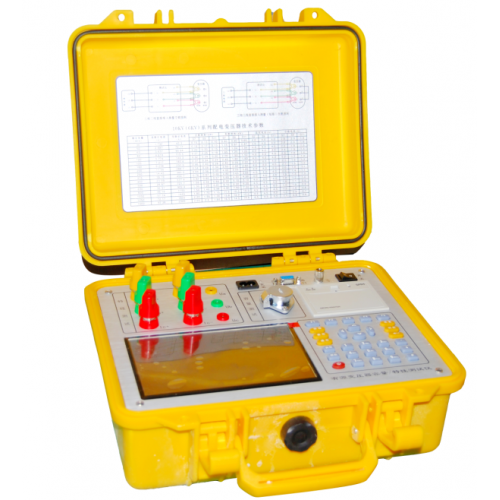

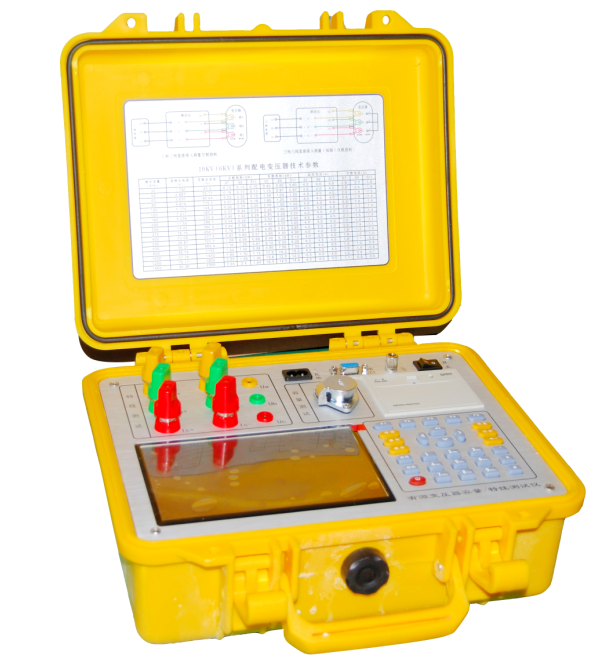

STR-BR变压器容量特性测试仪


本仪器是我公司开发的一款多功能二合一款设备,它既可以当做有源变压器容量测试仪来使用,又可以作为变压器损耗参数测试仪。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称:   变压器容量测试仪  变压器极性测试仪   变压器特性测试仪

        本仪器可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。


 产品特点

1、可精确测量各种变压器的容量,无源测量,方便、准确。

2、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗、零序阻抗。

3、可自动进行波形畸变校正,温度校正,电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果,非常适合没有做稍大容量变压器短路试验条件的单位。

4、允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。

5、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

6、大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便,宽温液晶带亮度调节,可适应冬夏各季。

7、用户可随时将测试的数据通过微型打印机将结果打印出来。


技术指标

1、输入特性

有源部分:

电压测量范围:0~10V

电流测量范围:0~10A

无源部分:

电压测量范围:0~750V 宽量限。

电流测量范围:0~100A内部全部自动切换量程。

2、准确度

电压、电流、频率:±0.2%

功率:±0.2%(CosΦ>0.1),±0.5%(0.02<CosΦ<0.1)

3、工作温度:-10℃~ +40℃

4、工作电源:交流160V~400V

5、绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

         ⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

6、体积:40cm×32cm×18cm

7、重量:8Kg







暂无参数



暂无视频操作说明书



资料类型 版本号 下载链接
中文说明书 在线查看   下载
