产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

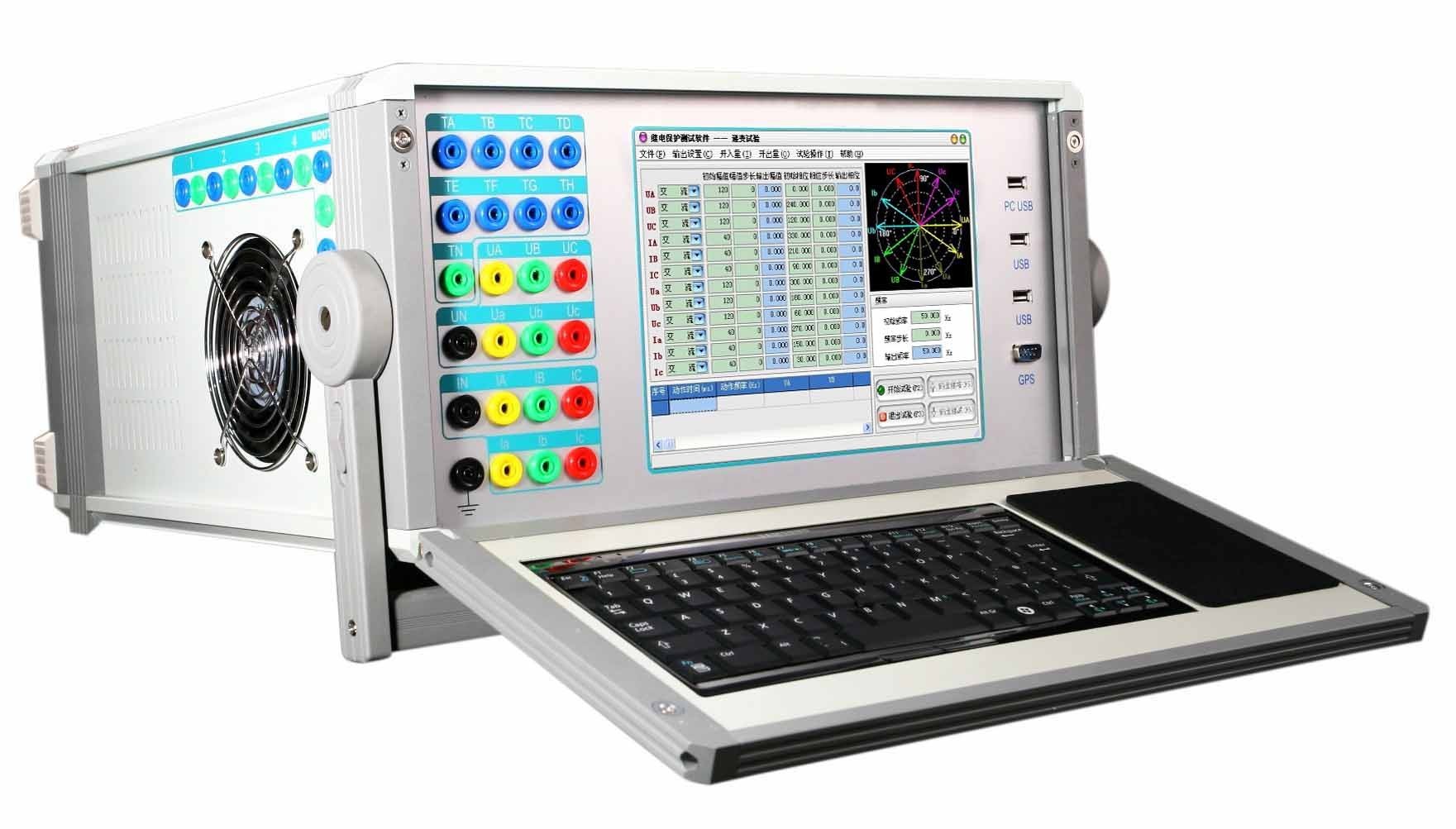

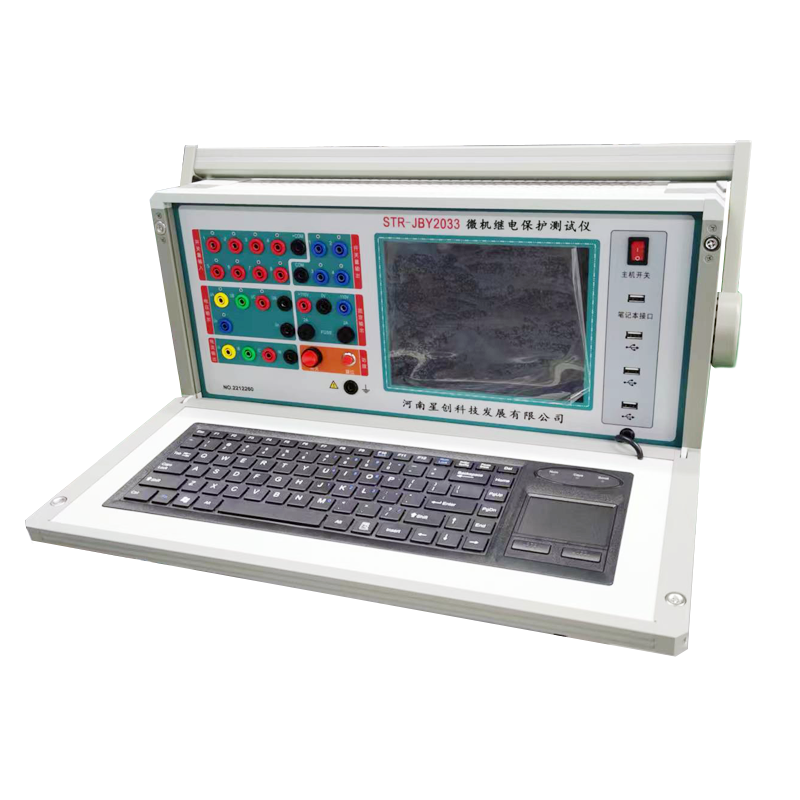

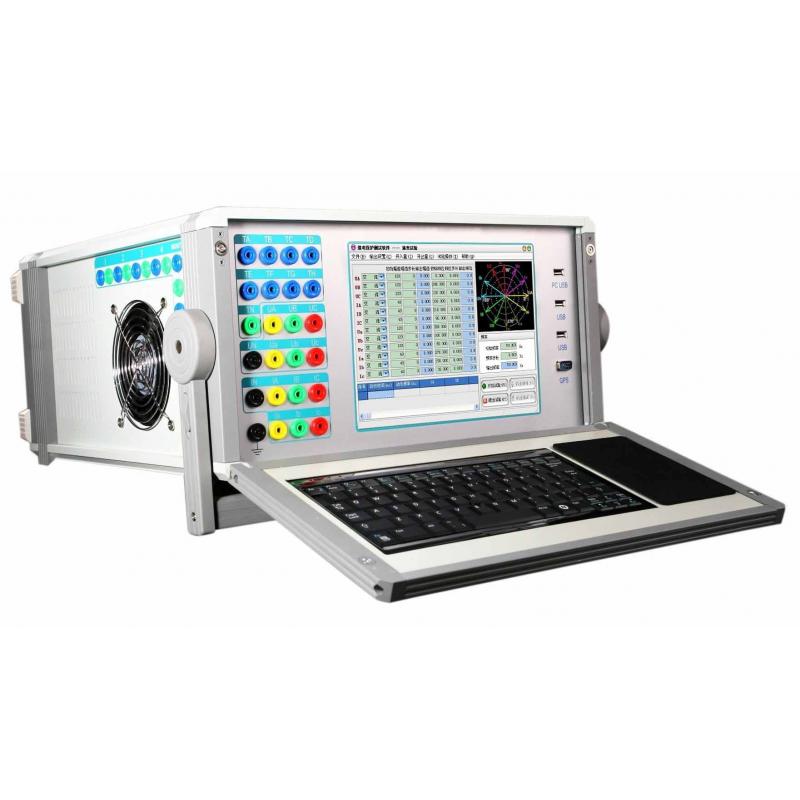

  本装置采用高性能工控机作为控制微机，直接运行Window XP操作系统，装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘，装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。

 1、同时输出六相电流、六相电压，可完成三相差动和备自投试验。

 2、高性能工业控制计算机，10.4”大屏幕彩色液晶显示屏，内嵌超薄工业键盘，预装Windows操作系统，可外接笔记本电脑或台式机。

 3、测试软件可自动完成差动保护、线路保护、重合闸、低周、同期、谐波、备自投、振荡、故障再现等试验，可外接GPS进行纵联保护试验。

 4、可以实时存储测试数据，显示试验图，自动生成试验报告。

 5、配备多个USB接口，可以方便地进行数据存取和软件维护。

 6、仪器自带110V、220V直流电源，可给保护装置供电。

 7、仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，故障自诊断及闭锁功能。

技术参数

交流电流：6路，40A/相，精度≤0.1%

交流电压：6路，125V/相，精度≤0.1%

直流电流：6路，0～±15A/相，精度≤0.2%

直流电压：6路，0～±150V/相，精度≤0.2%

相位：0～ 360°，精度≤0.1°

频率：1～2000Hz，精度≤0.001Hz

叠加谐波：0～20次

开入量：16路

开出量：8对

尺寸：420 mm×215 mm×470mm

重量：25kg
