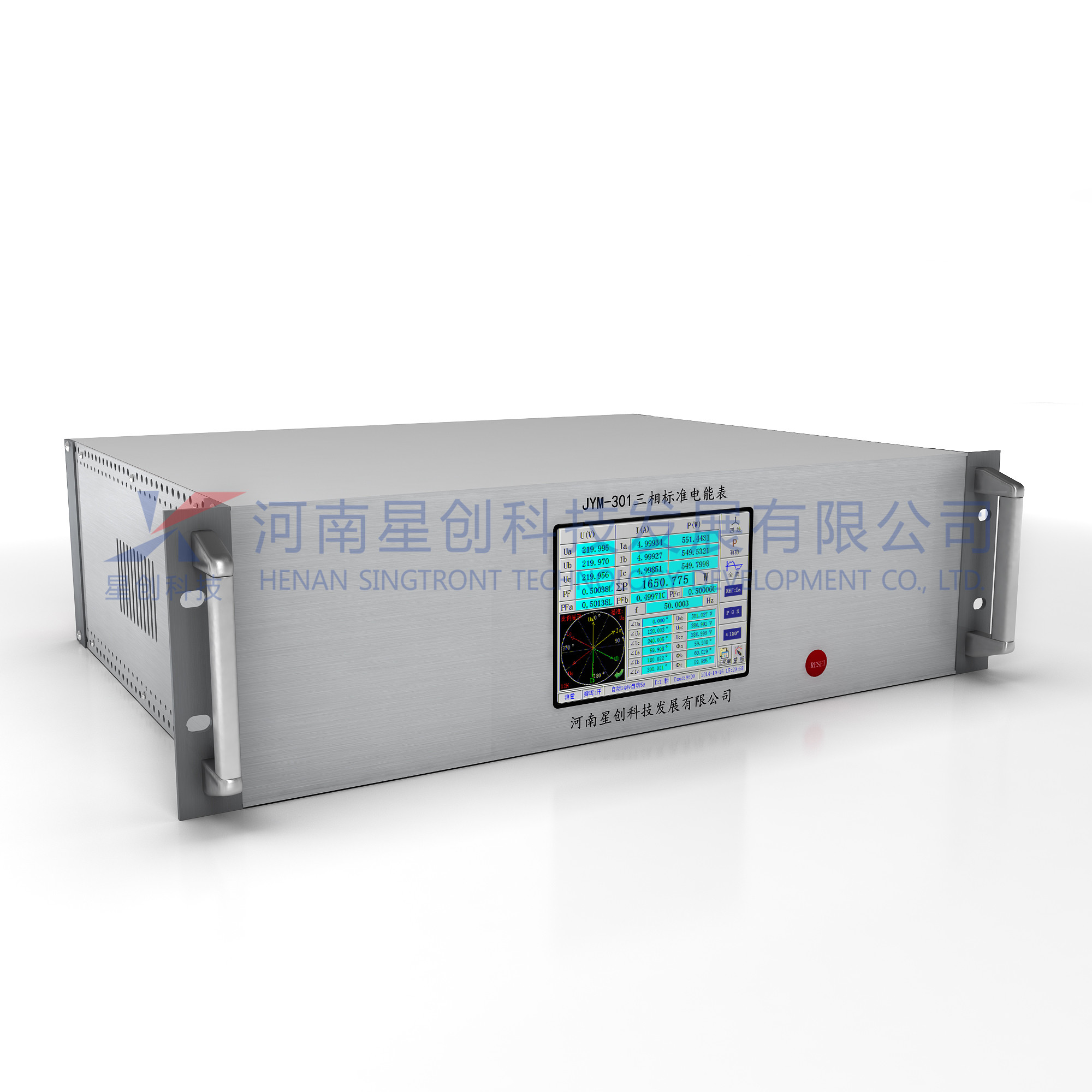

JYM-301三相标准电能表


JYM-301三相标准电能表是我公司开发的一款基础型宽量程标准电能表。严格按照国家最新JJG307-2012/JJG597-2012/JJG596-2010/等规程规约开发设计,其精度等级为0.05级。 既可以单独作为三相标准表使用,又可以作为电能表检定装置的标准部分,外观精致,体积小巧,可配合各级计量机构进行检测检定。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称:三相标准表装置 多功能标准计量装置 三相高精度电能表 三相高精度标准表 三相多功能标准表 三相标准仪 三相多功能表 标准功率表 三相标准装置 三相标准表

 产品简介:

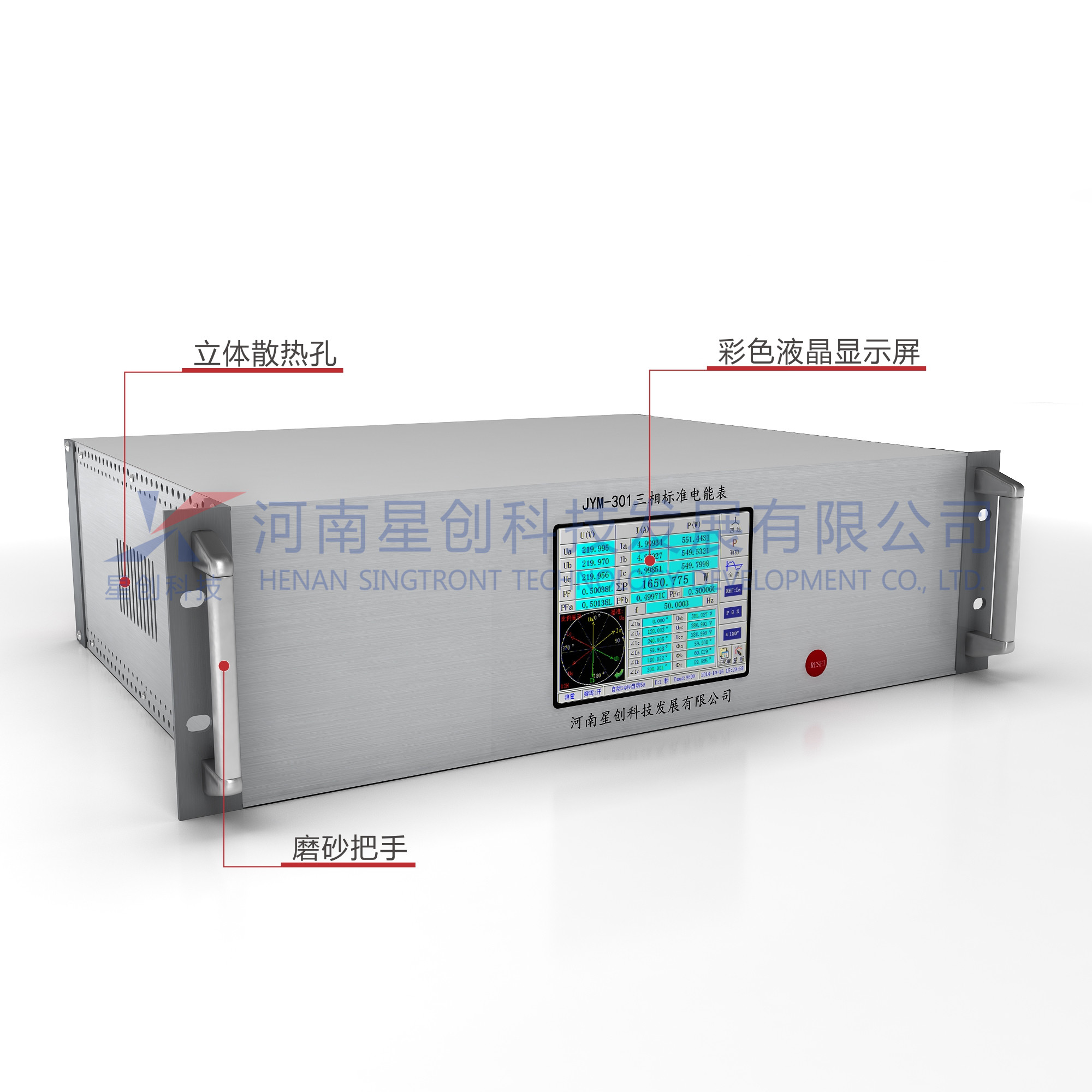

 1、采用标准3U机箱,可直接装入机柜,外型美观大方;

 2、宽量程测量:电压测量范围(相电压):1~560V     电流测量范围:10mA ~120A

 3、多种方式测量:可在单相、三相四线Y/三线Δ等各种接线方式下对交流电压、电流、功率(有功功率、无功功率、视在功率)及电能进行4象限测量;其中无功功率及电能可进行真无功、夸相无功、人工中性点无功等多方式测量。

 4、基本测量:    a. 电压、电流、相位、频率、有功、无功、功率因素、误差等基本测量功能。

                   b. 向量图显示,多种向量图显示方式(顺时针旋转、逆时针旋转;12:00点钟、3:00点钟基准位置可选;参考基准可变;相位显示方式:0~360º或±180º可设置)以满足各种显示习惯。

5、基波功率测量:既可测全功率(包括基波和各次谐波的功率),也可只测基波功率。

6、谐波分析:可分析工频电压、电流的51次以下谐波。(根据用户需要选配)

7、误差校验:一路脉冲输入口,可校一路被校表的误差。  一个脉冲输出口,且脉冲常数可手动设置。

8、手动或自动量程切换。

9、通讯接口: RS232,波特率可设置。



功能项 参数
基本电参数测量
单相测量
三相不平衡度测量
稳定度测量
不对称度测量
需量测量
磁感应强度测量
同名端压降测量
电能常数测量
基波功率测量
电能误差校验
脉冲输入输出 1入1出
谐波分析 2-51次谐波
数据存储
电压量限指标: 准确度:0.05RD%;量程:30V、60V、120V、240V、480V五档
电流量限指标 准确度:0.05RD%;量程:0.2A、1A、5A、20A、100A五档
有功功率 0.05RD%
无功功率 0.1%RD
频率 45~70Hz;分辨率:0.0001Hz; 准确度: ± 0.01Hz
谐波电压测量 2~10次:谐波含量 ≤30% 时;误差:0.1% ;11~21次:谐波含量 ≤30% 时;误差:0.2% ; 22~51次:谐波含量 ≤30% 时;误差:0.5%
谐波电流测量 2~51次:谐波含量 ≤50% 时;误差:0.1%
相位 0~359.999º(0~±180º); 分辨率: 0.001º; 准确度: ±0.02º
规格 355 × 185 × 145 mm; 重量 7.5公斤
