JYM-302三相多功能标准表高精度标准表 多功能标准表

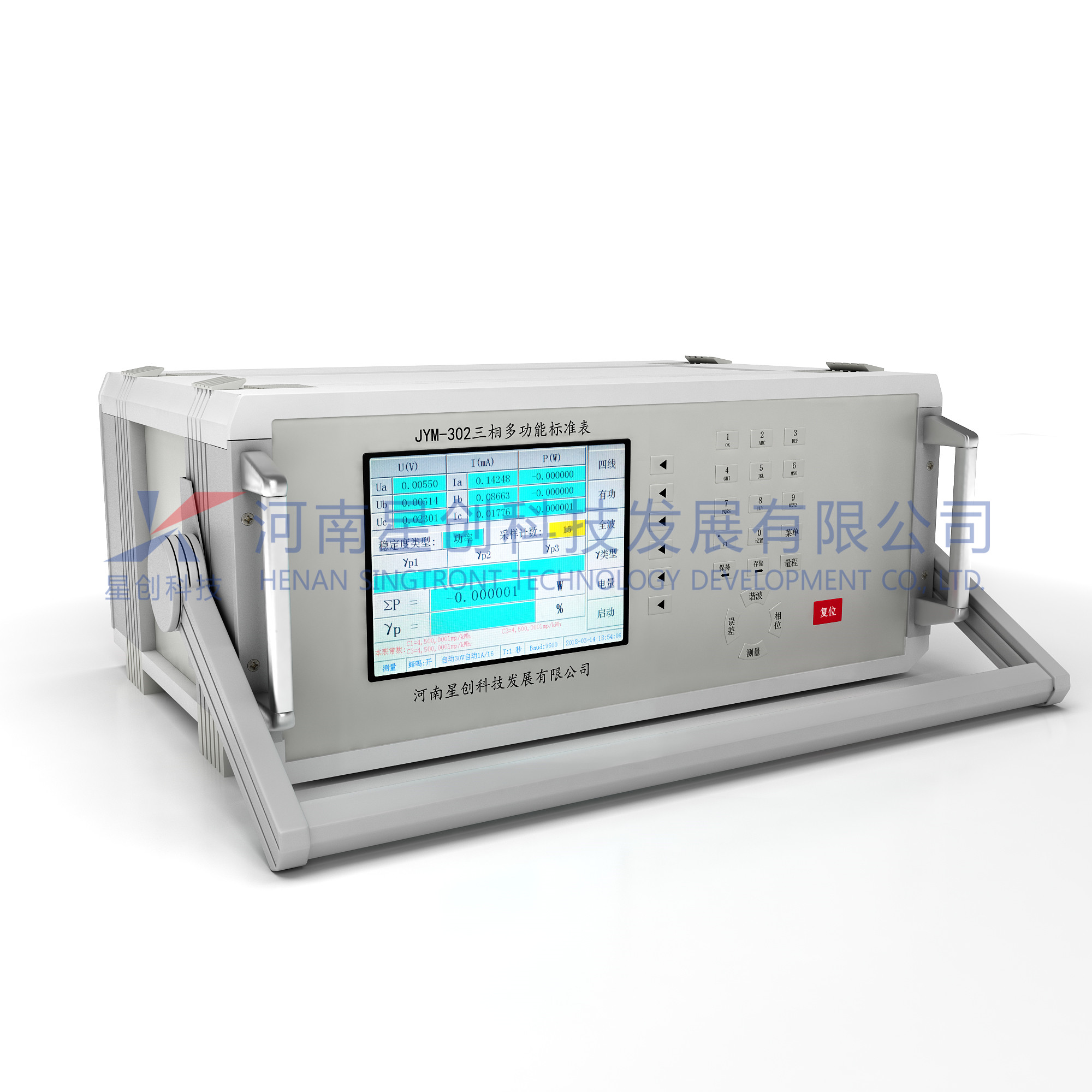

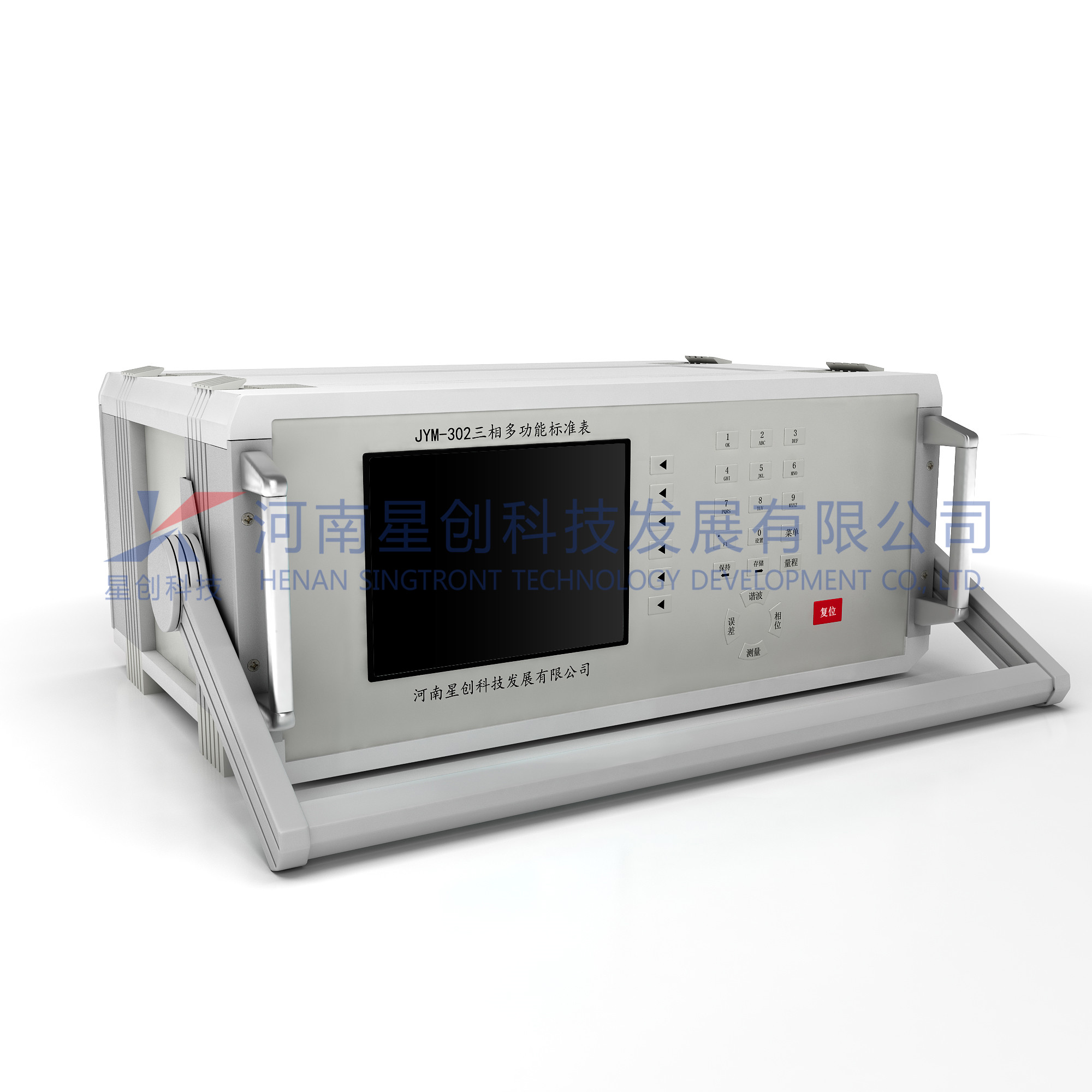

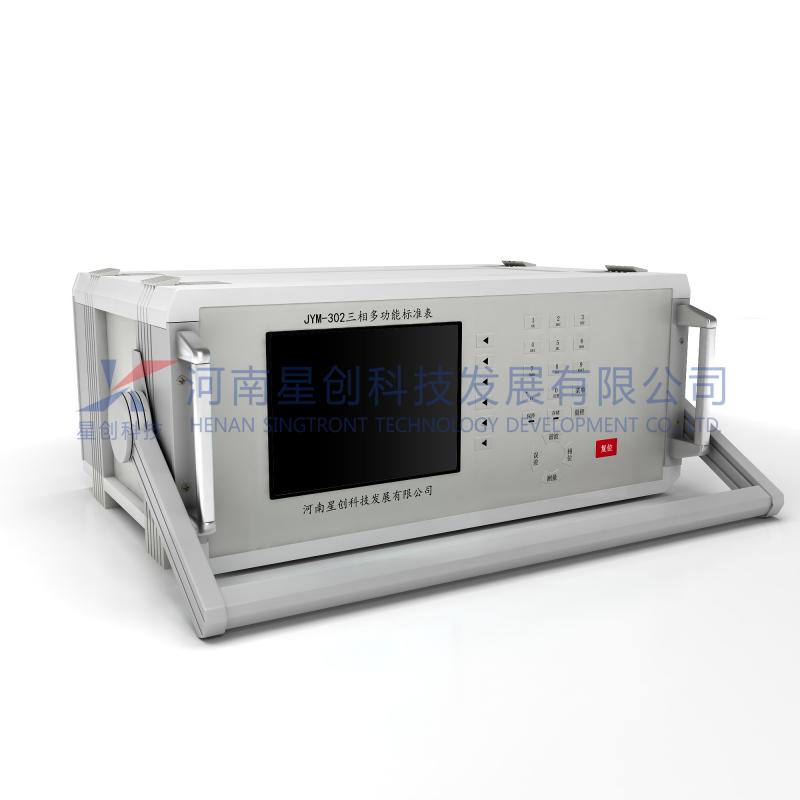

JYM-302三相多功能标准表


JYM-302系列高精度三相多功能标准表是我公司开发的最新款0.02级多功能宽量程标准表。严格按照国家最新《JJG307-2012/JJG597-2012/JJG596-2010》等规程规约开发设计,其精度等级为0.02级。仪器体积极小,精度超高,采用DSP、嵌入式技术集成开发,以及温度自动平衡技术和其他补偿技术应用,指标极为稳定,功能丰富,界面新颖,操作清晰简单,稳定可靠。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称:

 三相电能标准仪 三相标准表装置 多功能标准计量装置 三相高精度电能表 三相高精度标准表 标准功率电能表 标准计量装置校验仪 三相标准电能表检定装置 标准电能表检定装置 电能表校验仪检定装置 标准表检定装置 电能表检定装置校验仪 三相多功能标准表 三相标准仪 三相多功能表 标准功率表 三相标准装置 三相标准表 标准电能表。


  产品特点:

1.电压、电流、相位、频率、有功、无功、功率因素、误差等基本测量功能。

2.电压、电流、功率稳定度测量(多达5种功率稳定度算法)。

3.电压、电流三相幅度不对称度测量。

4.电压、电流三相不平衡度测量。

5.相位不对程度测量。

6.向量图显示,多种向量图显示方式(顺时针旋转、逆时针旋转;12:00点钟、3:00点钟基准位置可选;参考基准可变;相位显示方式:0~360º或±180º可设置)以满足各种显示习惯。

7.波形显示,谐波分析,失真度计算。频谱图显示;可显示谐波的幅值、含量、相位。频谱图具有放大功能。

8.需量测量

9.空间磁感应强度测量。

10.装置同名端压降测量。

11.测量被检表电表常数、频率。

12.基波功率测量。

13.可同时校验3路不同类型的表的误差(有功、无功、视在、 电压、电流)。

14.3路脉冲输出口,常数可分别设置(自动或手动设置),常数的类型也可分别设置:有功、无功、视在、电压、电流;可校验由3块单相表组成的装置的综合误差。

15.可作为3块单相标准表使用。

16.基波功率测量:既可测全功率(包括基波和各次谐波的功率),也可只测基波功率。

17.电能误差校验:可校验电能表及电能表检定装置的电能计量误差和标准偏差估计值。并且脉冲数、被校表常数可自动设置,以提高工作效率。特别是对多常数的标准表、电能表检定装置,使用起来更加方便。特殊补偿技术,在小负荷时不会因负荷太小(电能脉冲频率太低)而引起误差的跳动太大。

        可显示当前误差、标准偏差估计值、平均误差。

18.谐波分析:可分析工频电压、电流的51次以下谐波。

19.数据和图形显示:可直观显示测量工作状态和多种测量数据。可直观显示被测电压、电流的波形,电压、电流相位矢量图、谐波分析波棒图。

20. 手动或自动量程切换。

21.具有存储功能,可存储30组数据记录。并可根据条件检索查阅。

22.具有拼音输入法:可输入汉字、字母、符号

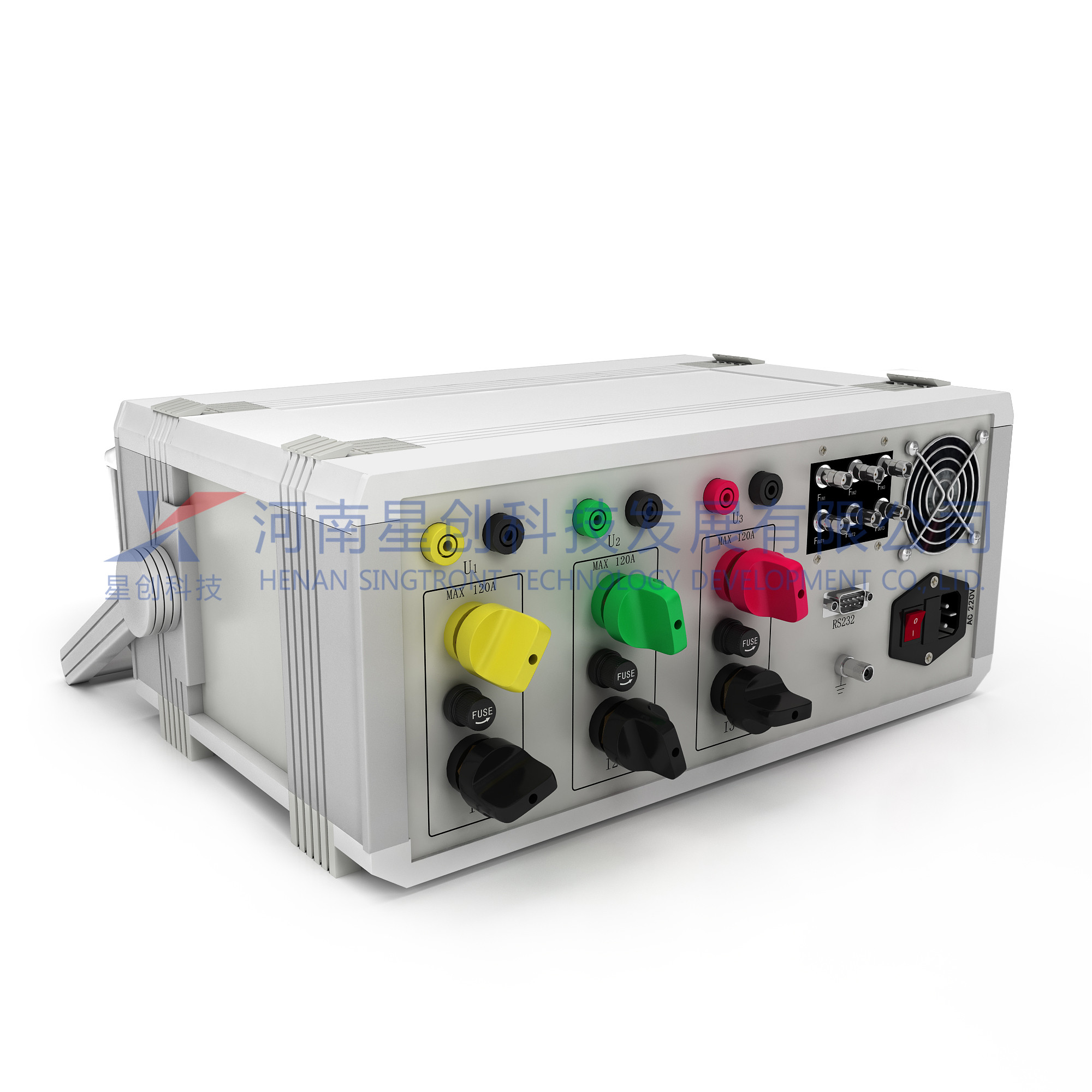

23.接线:宽量程电流输入端子公用,改变电流无需改变接线,方便使用。

24.多用途: 可作为标准表,也可作为电能表检定装置测试仪。可单独使用,也可与PC机通讯遥控使用,还可配检定装置使用。

25.多种通讯接口:RS485、RS232、USB,采用异步通信时:波特率可设置。

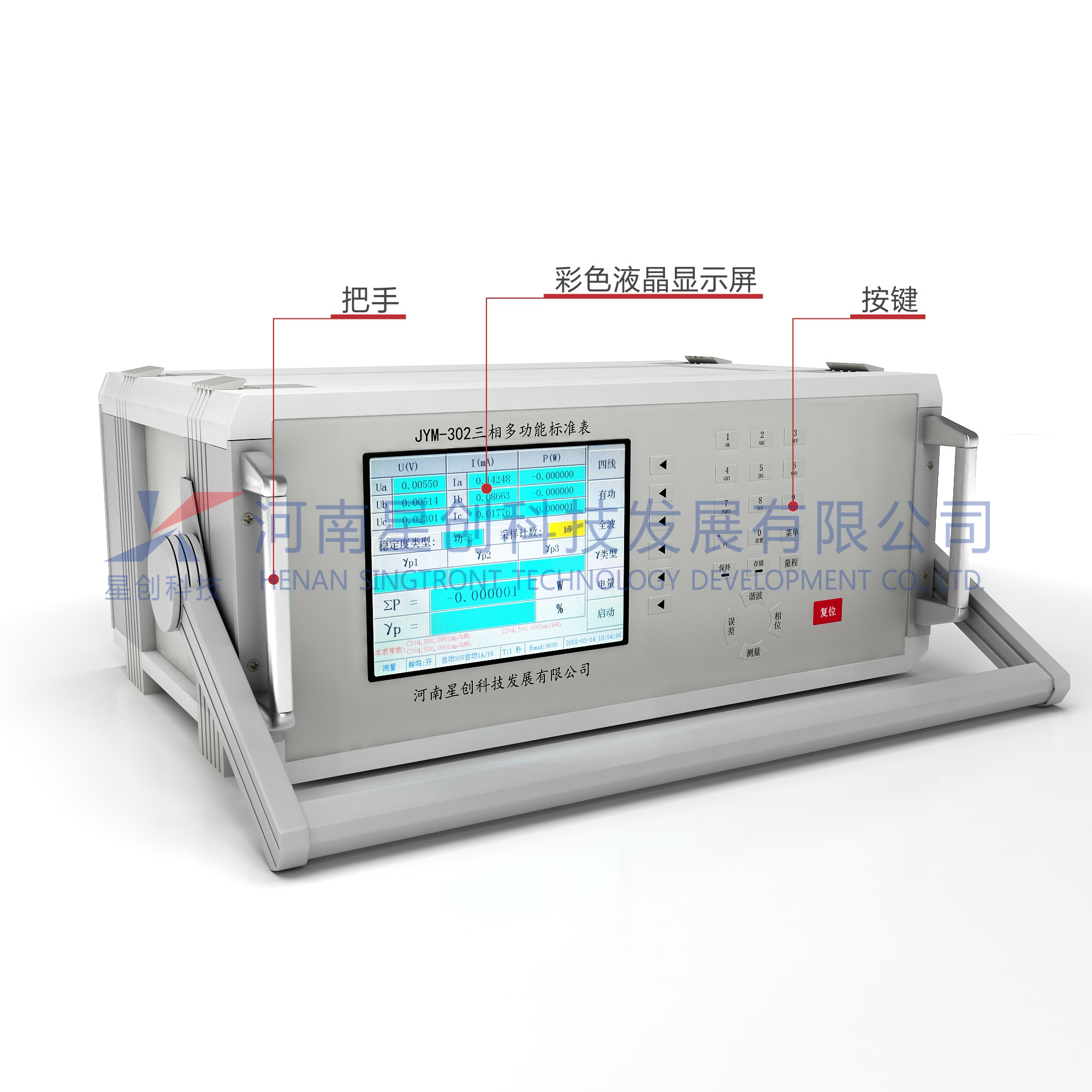

26.配置6.4寸640*480点阵TFT彩色液晶显示器,显示清晰,色彩逼真。

  技术指标

1.信号范围:电压:1~560V(相电压) ;电流:10mA ~120A;频率:40~70Hz

i.输入脉冲:max. 2MHz(TTL);输出频率:使用自动常数,在额定量程时,输出脉冲频率 Fout : 60KHz



2.电压测量(RMS):准确度:0.02级(Rd%);量程:30V、60V、120V、240V、480V五档,可自动、  手动换档。

3.电流测量(RMS):准确度:0.02级(Rd%);量程:0.2A、1A、5A、20A、100A五档,可自动、手动换档。

4.有功功率、有功电能测量准确度:0.02级Rd%)。

5.无功功率、无功电能测量准确度:0.05级(Rd%)。

6.频率测量:测量范围:45~70Hz;分辨率:  0.0001Hz;准确度: ± 0.01Hz。

7.相位测量:测量范围:0~359.999º(0~±180º);分辨率:  0.001º;

a)准确度: ±0.02º。

8.同名端压降测量:测量范围:0~400mV;分辨率:  0.1mV;

1.准确度:  ±0.02%±1mV。

9.磁感应强度测量:测量范围:0~0.25mT;   准确度:±10%±0.001mT。

10.谐波电压测量:

a)2~10次:谐波含量 ≤30% 时;误差:0.1%

b)11~21次:谐波含量 ≤30% 时;误差:0.2%

c)22~51次:谐波含量 ≤30% 时;误差:0.5%

11.谐波电流测量:2~51次:谐波含量 ≤50% 时;误差:0.1%

12.输入阻抗: 电压输入阻抗:≥750KΩ;   电流输入阻抗:0.001Ω。

13.工作环境:温度:15~30 ºC 温度系数:0.0005/ ºC ;预热时间:30分钟。

1.湿度:45~80%R.H;供电电源:220V±10%  50Hz±1%;功耗:≤50VA。

14.规格:  355 × 185 × 145 mm。    重量  7.5公斤。







功能项 参数
基本电参数测量
单相测量
三相不平衡度测量
稳定度测量
不对称度测量
需量测量
磁感应强度测量 测量范围:0~0.25mT;准确度:±10%±0.001mT
同名端压降测量 测量范围:0~400mV; 分辨率: 0.1mV; 准确度: ±0.05%±1mV
电能常数测量
基波功率测量
电能误差校验
脉冲输入输出 3入3出
谐波分析 2-51次谐波
数据存储
电压量限指标: 准确度:0.02RD%;量程:30V、60V、120V、240V、480V五档
电流量限指标 准确度:0.02RD%;量程:0.2A、1A、5A、20A、100A五档
有功功率 0.02RD%
无功功率 0.05%RD
频率 45~70Hz;分辨率:0.0001Hz; 准确度: ± 0.01Hz
谐波电压测量 2~10次:谐波含量 ≤30% 时;误差:0.1% ;11~21次:谐波含量 ≤30% 时;误差:0.2% ; 22~51次:谐波含量 ≤30% 时;误差:0.5%
谐波电流测量 2~51次:谐波含量 ≤50% 时;误差:0.1%
相位 0~359.999º(0~±180º); 分辨率: 0.001º; 准确度: ±0.02º
规格 355 × 185 × 145 mm; 重量 7.5公斤
