JYM-101三相标准电能表单相标准表

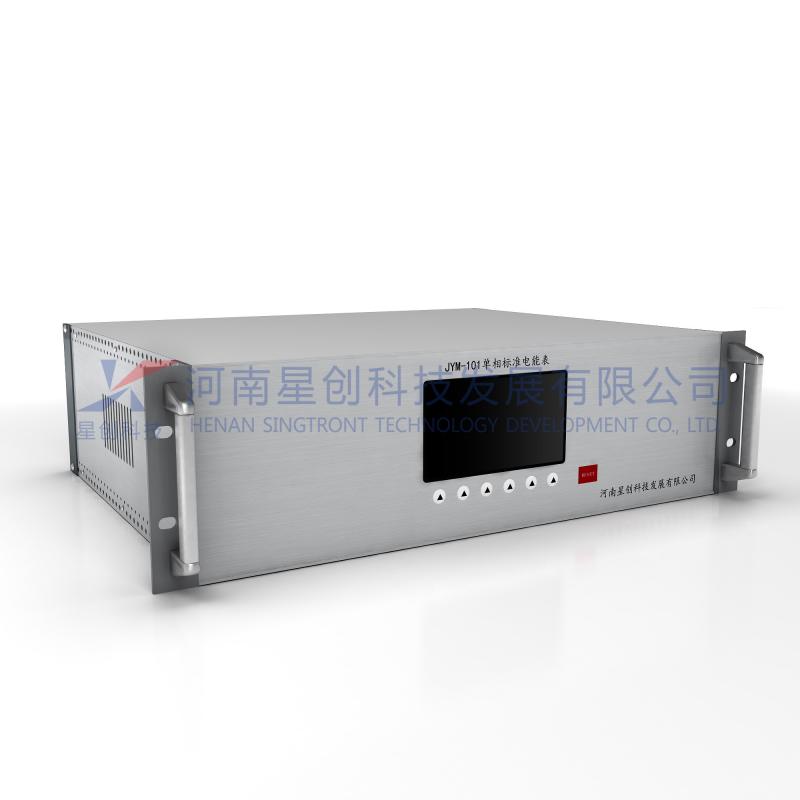

JYM-101三相标准电能表


JYM-101单相标准电能表是我公司开发的一款基础型单相宽量程标准电能表。严格按照国家最新JJG307-2012/JJG597-2012/JJG596-2010/等规程规约开发设计,其精度等级为0.05级。 既可以单独作为单相标准表使用,又可以作为电能表检定装置的标准部分,外观精致,体积小巧,可配合各级计量机构进行检测检定。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称:   单相标准表     标准表    单相标准装置  单相标准仪   标准电能表


产品简介:

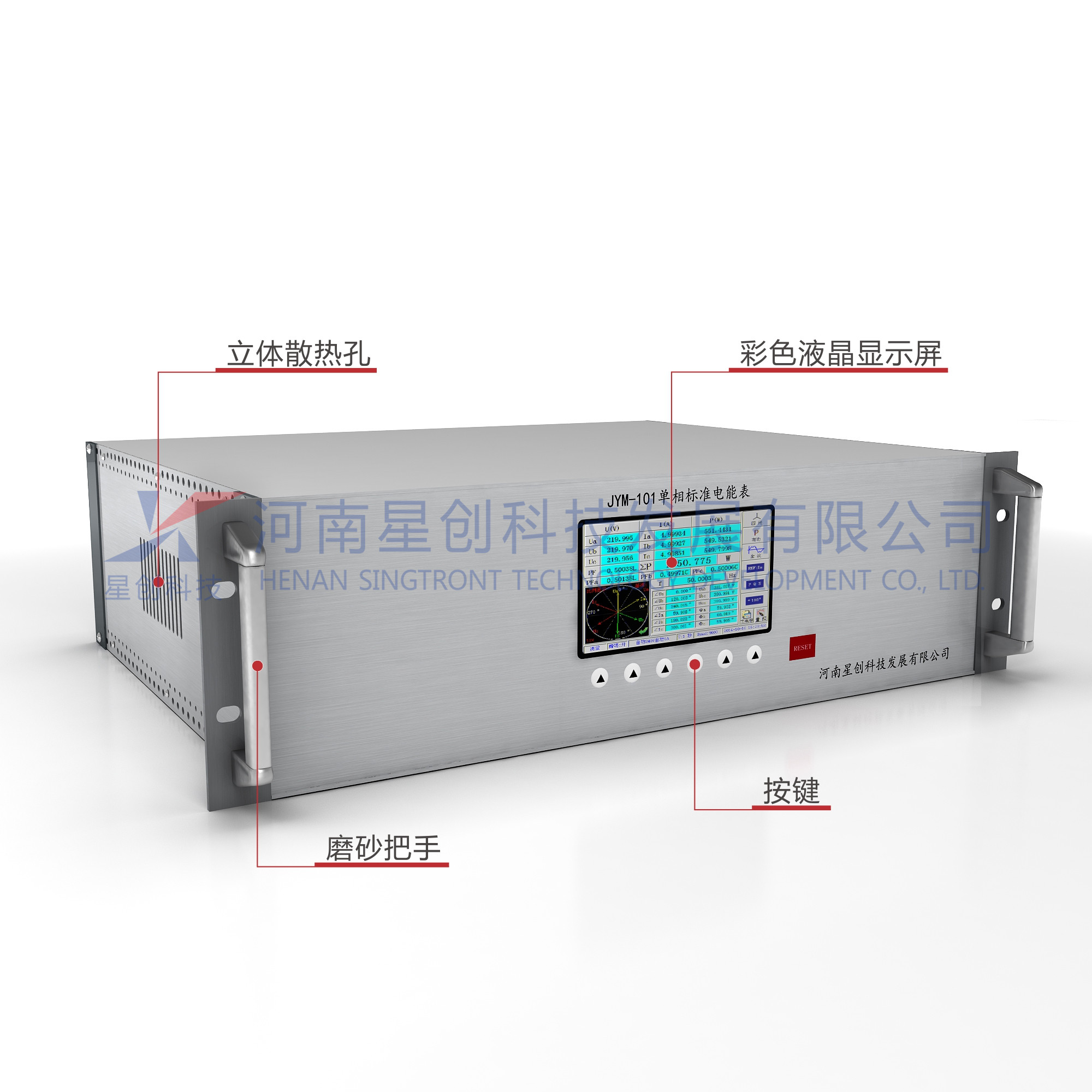

1、采用标准3U机箱,可直接装入机柜,外型美观大方;

2、宽量程测量:电压测量范围(相电压):1~288V 电流测量范围:         1mA ~120A

3、基本测量: 电压、电流、相位、频率、有功、无功、功率因素、误差等基本测量功能。

4、 基波功率测量:既可测全功率(包括基波和各次谐波的功率),也可只测基波功率。

5.谐波分析:可分析工频电压、电流的51次以下谐波。(根据用户需要选配)

6、 数据和图形显示:可直观显示测量工作状态和多种测量数据。可直观显示被测电压、电流的波形,电压、电流相位矢量图、谐波分析波棒图。(根据用户需要选配)

7. 误差校验:一路脉冲输入口,可校一路被校表的误差。

8.一个脉冲输出口,且脉冲常数可手动设置。



功能项 参数
基本电参数测量
单相测量
三相不平衡度测量
稳定度测量
不对称度测量
需量测量
磁感应强度测量
同名端压降测量
电能常数测量
基波功率测量
电能误差校验
脉冲输入输出 1入1出
谐波分析 2-51次谐波
数据存储
电压量限指标: 准确度:0.05RD%;量程:30V、60V、120V、240V四档
电流量限指标 准确度:0.05RD%; 量程100A、50A、25A、10A、5A、2.5A;
有功功率 0.05RD%
无功功率 0.1%RD
频率 45~70Hz;分辨率:0.0001Hz; 准确度: ± 0.01Hz。
谐波电压测量 测量谐波次数:2~51次 谐波测量误差:±10%RD±0.1% 失真度测量误差:±10%RD±0.1%
谐波电流测量 2~51次:谐波含量 ≤50% 时;误差:0.1%
相位 0~359.999º(0~±180º); 分辨率: 0.001º; 准确度: ±0.02º。
规格 482 × 380 × 132.6 mm; 重量7.0公斤。



暂无视频操作说明书



资料类型 版本号 下载链接
中文说明书 在线查看   下载
