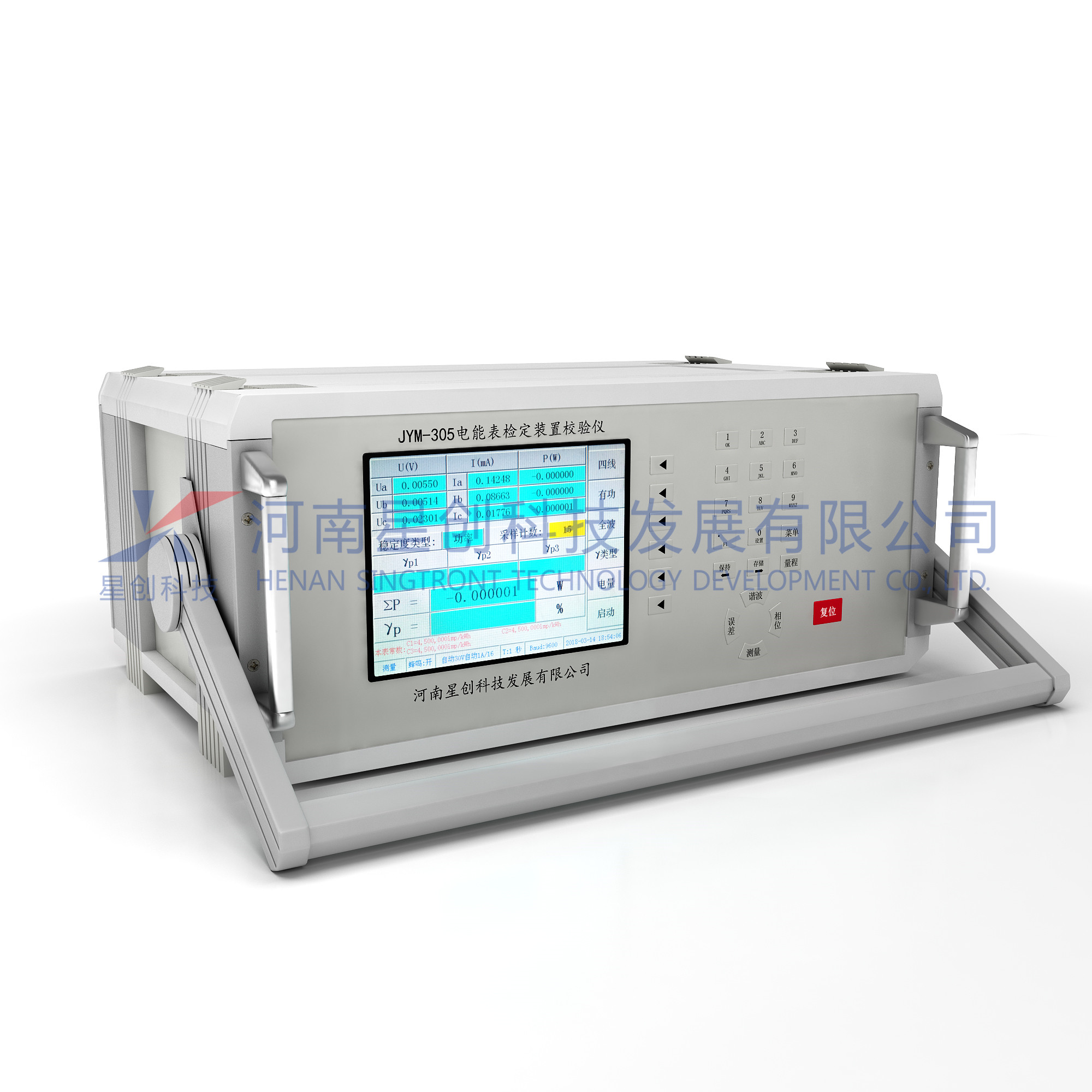

   JYM-305电能表检定装置校验仪可广泛应用于电力、计量、检测、科研、试验、现场分析等各种实验场合，特别是可以用于各种电能计量装置、电能表检定装置、现场校验仪等标准设备的检定，以及到现场进行各种标准装置的检定，由于设计精巧，重量轻便，可以一机多用，非常方便各级计量检定机构使用。

产品特点：

1.电压、电流、相位、频率、有功、无功、功率因素、误差等基本测量功能。

2.电压、电流、功率稳定度测量（多达5种功率稳定度算法）。

3.电压、电流三相幅度不对称度测量。

4.电压、电流三相不平衡度测量。

5.相位不对程度测量。

6.向量图显示，多种向量图显示方式（顺时针旋转、逆时针旋转；12：00点钟、3：00点钟基准位置可选；参考基准可变；相位显示方式：0～360º或±180º可设置）以满足各种显示习惯。

7.波形显示，谐波分析，失真度计算。频谱图显示；可显示谐波的幅值、含量、相位。频谱图具有放大功能。

8.需量测量

9.空间磁感应强度测量。

10.装置同名端压降测量。

11.测量被检表电表常数、频率。

12.基波功率测量。

13.可同时校验3路不同类型的表的误差（有功、无功、视在、 电压、电流）。

14.3路脉冲输出口，常数可分别设置（自动或手动设置），常数的类型也可分别设置：有功、无功、视在、电压、电流；可校验由3块单相表组成的装置的综合误差。

15.可作为3块单相标准表使用。

16.基波功率测量：既可测全功率（包括基波和各次谐波的功率），也可只测基波功率。

17.电能误差校验：可校验电能表及电能表检定装置的电能计量误差和标准偏差估计值。并且脉冲数、被校表常数可自动设置，以提高工作效率。特别是对多常数的标准表、电能表检定装置，使用起来更加方便。特殊补偿技术，在小负荷时不会因负荷太小（电能脉冲频率太低）而引起误差的跳动太大；可显示当前误差、标准偏差估计值、平均误差。

18.谐波分析：可分析工频电压、电流的51次以下谐波。

19.数据和图形显示：可直观显示测量工作状态和多种测量数据。可直观显示被测电压、电流的波形，电压、电流相位矢量图、谐波分析波棒图。

20. 手动或自动量程切换。

21.具有存储功能，可存储30组数据记录。并可根据条件检索查阅。

22.具有拼音输入法：可输入汉字、字母、符号

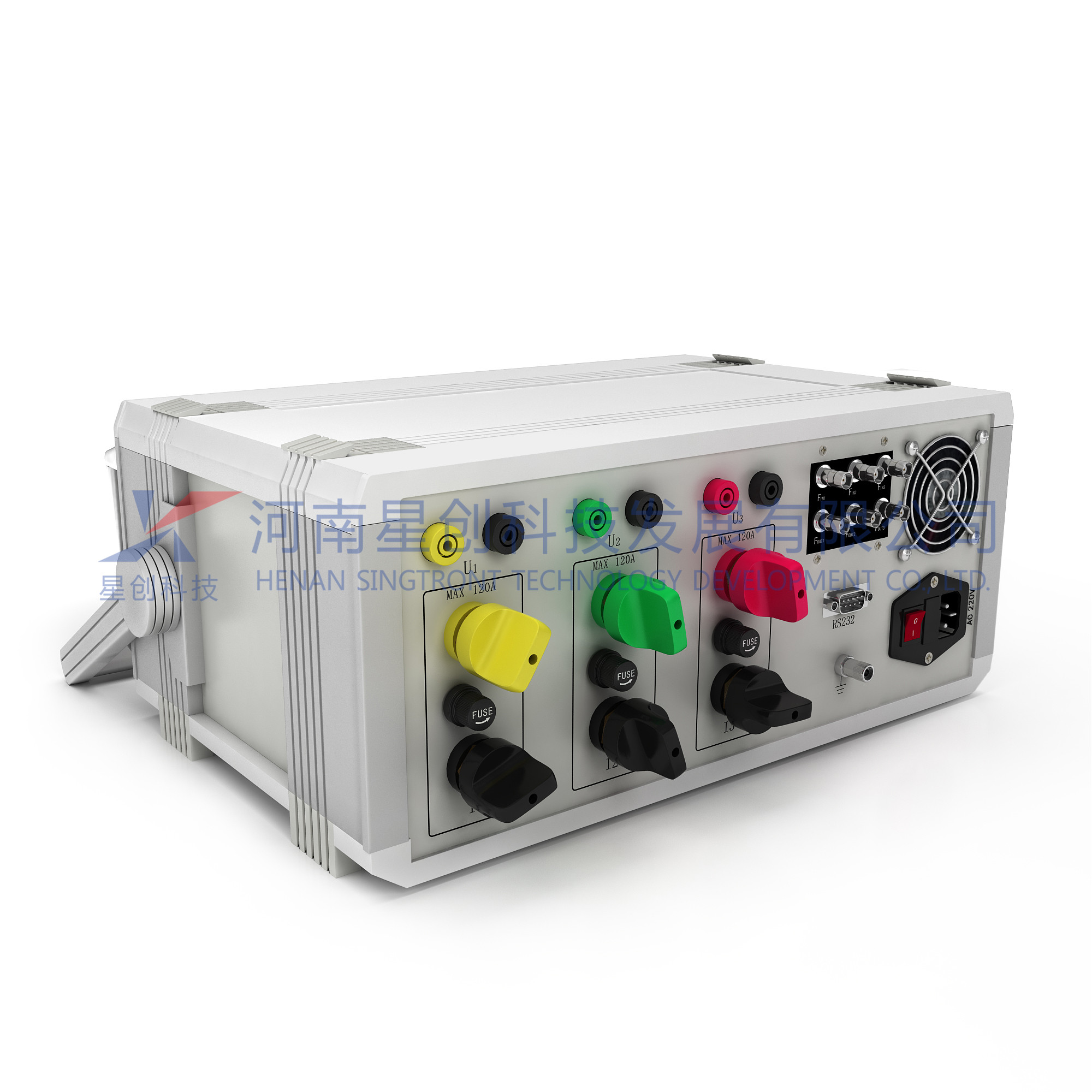

23.接线：宽量程电流输入端子公用，改变电流无需改变接线，方便使用。

24.多用途: 可作为标准表，也可作为电能表检定装置测试仪。可单独使用，也可与PC机通讯遥控使用，还可配检定装置使用。

25.多种通讯接口：RS485、RS232、USB，采用异步通信时：波特率可设置。

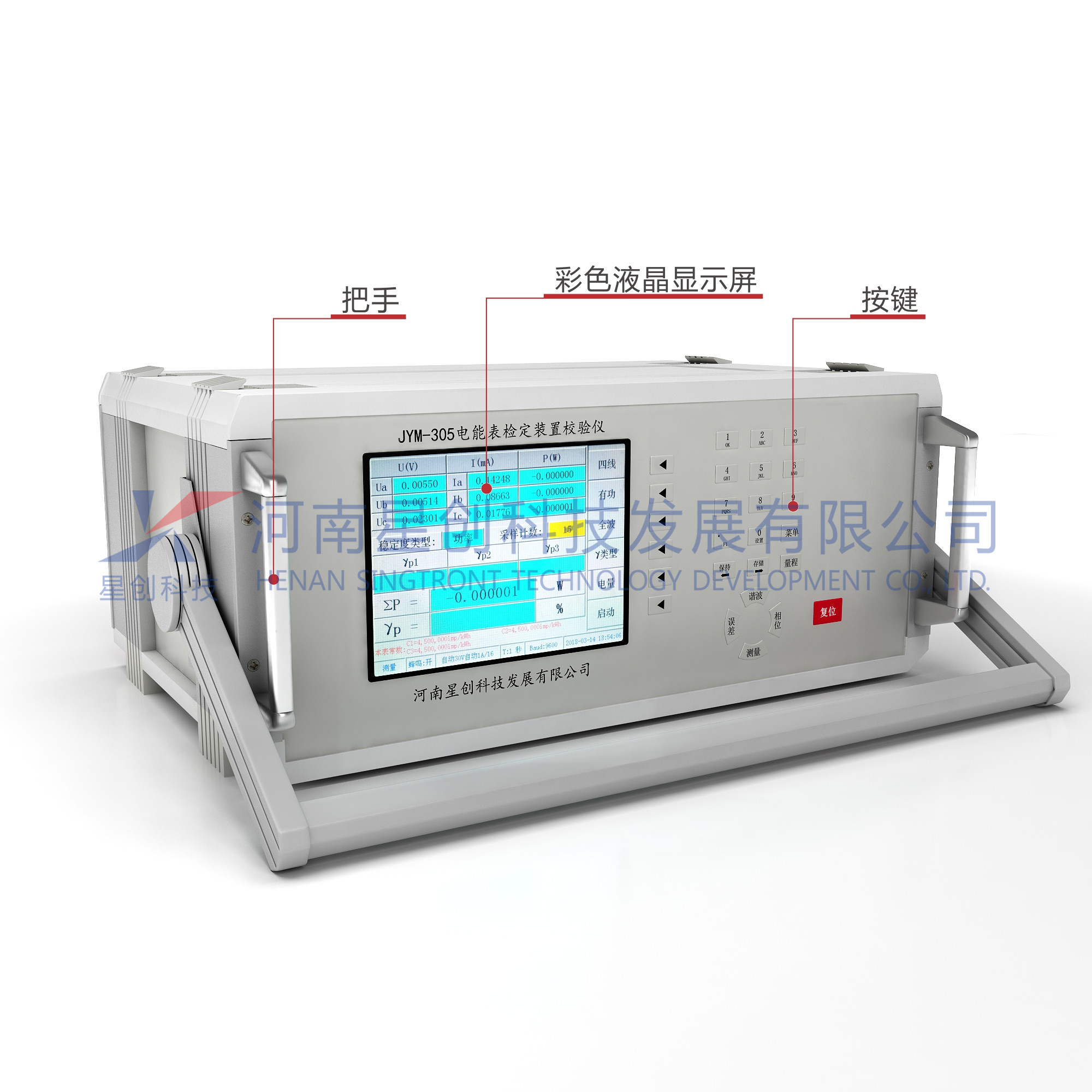

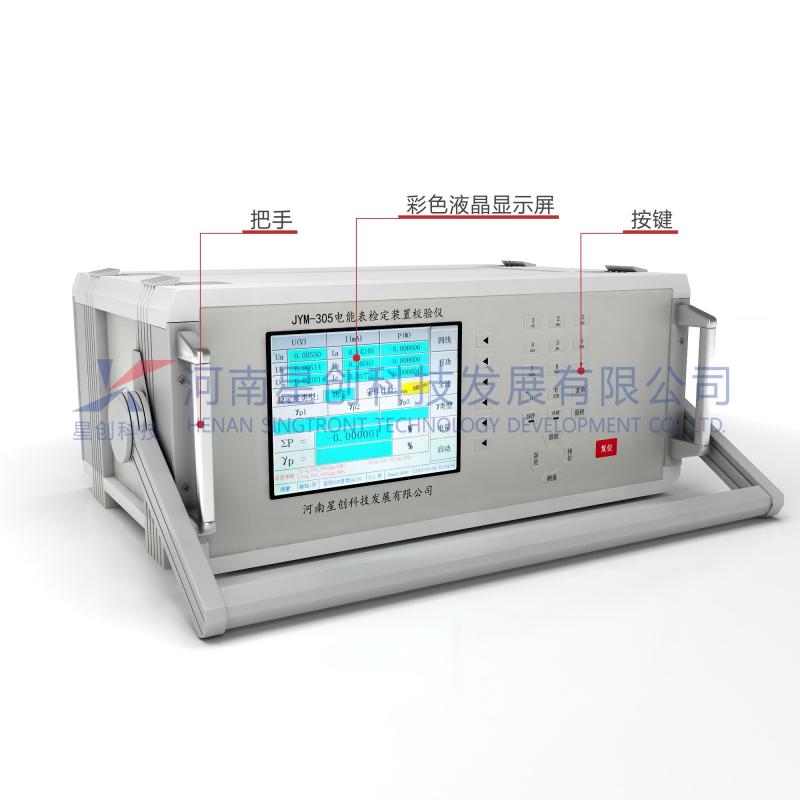

26.配置6.4寸640*480点阵TFT彩色液晶显示器，显示清晰，色彩逼真。

  技术指标

1.测量信号范围：电压：1～560V（相电压） ；电流：10mA ～120A；频率：40~70Hz

     输入脉冲：max. 2MHz（TTL）；输出频率：使用自动常数，在额定量程时，输出脉冲频率 Fout : 60KHz

2.电压测量（RMS）：准确度：0.02级（Rd%）；量程：30V、60V、120V、240V、480V五档，可自动、  手动换档。

3.电流测量（RMS）：准确度：0.02级（Rd%）；量程：0.2A、1A、5A、20A、100A五档，可自动、手动换档。

4.有功功率、有功电能测量准确度：0.02级Rd%）。

5.无功功率、无功电能测量准确度：0.05级（Rd%）。

6.频率测量：测量范围：45～70Hz；分辨率：  0.0001Hz；准确度： ± 0.01Hz。

7.相位测量：测量范围：0～359.999º（0～±180º）;分辨率：  0.001º;

a)准确度： ±0.02º。

8.同名端压降测量：测量范围：0～400mV；分辨率：  0.1mV；

1.准确度：  ±0.02％±1mV。

9.磁感应强度测量：测量范围：0～0.25mT；   准确度：±10％±0.001mT。

10.谐波电压测量：

a)2~10次：谐波含量 ≤30% 时；误差：0.1%

b)11~21次：谐波含量 ≤30% 时；误差：0.2%

c)22~51次：谐波含量 ≤30% 时；误差：0.5%

11.谐波电流测量：2~51次：谐波含量 ≤50% 时；误差：0.1%

12.输入阻抗： 电压输入阻抗：≥750KΩ；   电流输入阻抗：0.001Ω。

13.工作环境：温度：15~30 ºC 温度系数：0.0005/ ºC ；预热时间：30分钟。

1.湿度：45~80%R.H；供电电源：220V±10％  50Hz±1％；功耗：≤50VA。

14.规格：  355 × 185 × 145 mm。    重量  7.5公斤。
