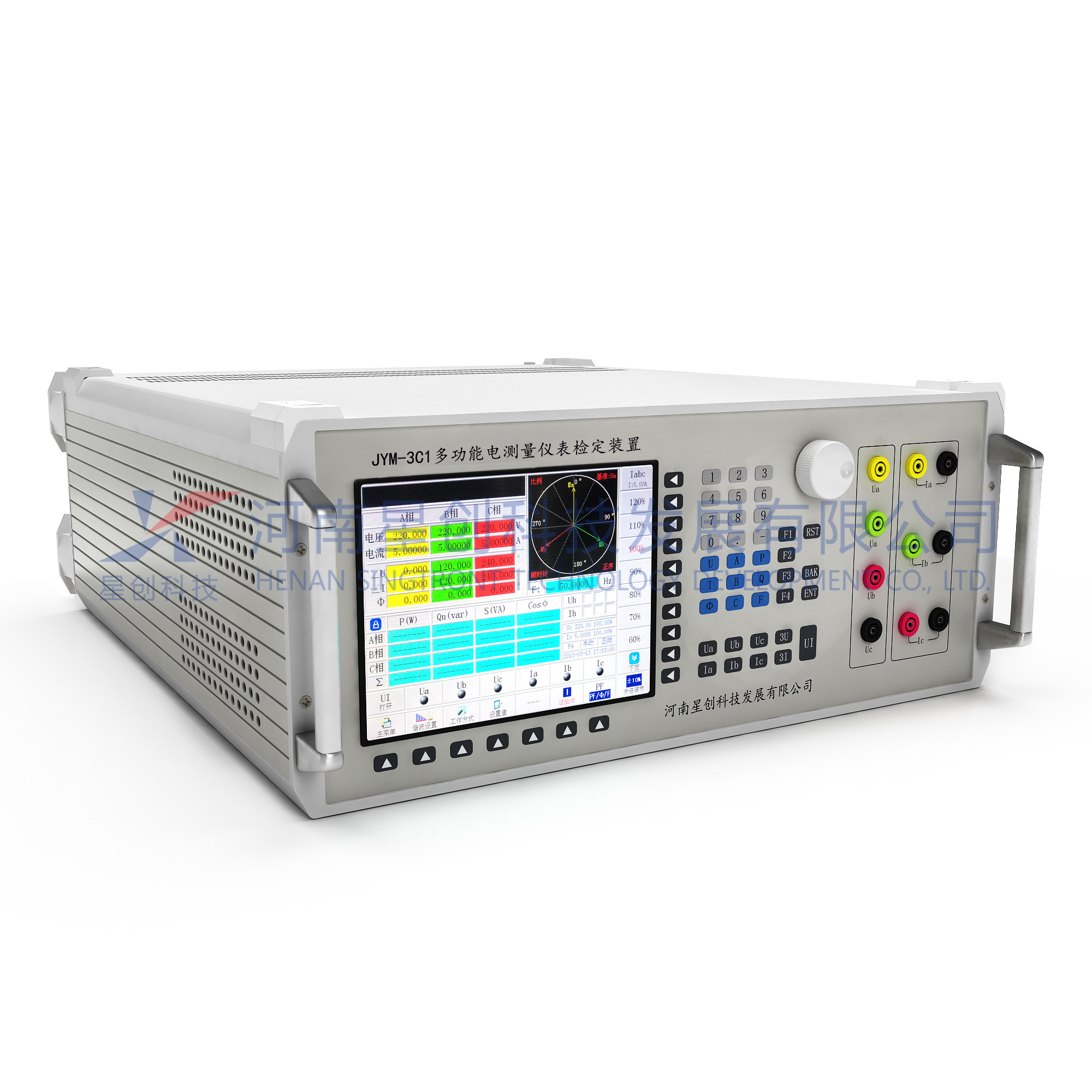

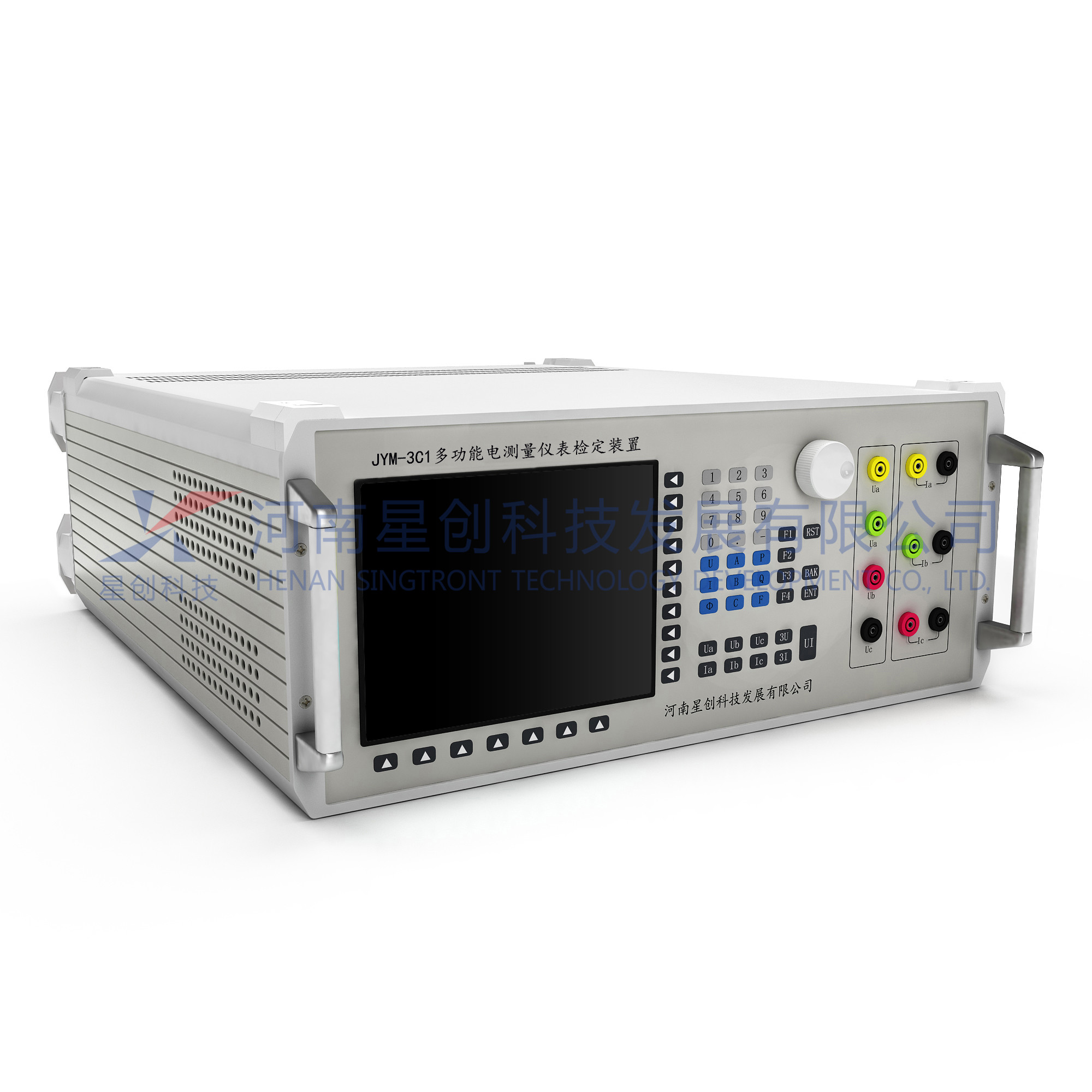

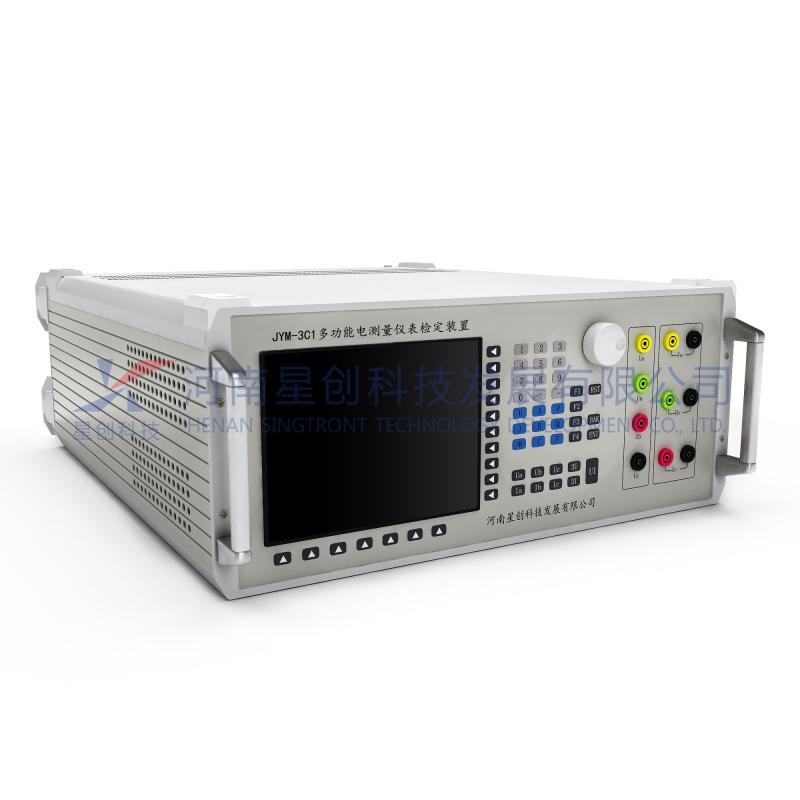

JYM-3C1多功能电测量仪表检定装置


JYM-3C1多功能电测量仪表检定装置是一款多功能电测仪表检定设备,采用高速交流采样、高速数字信号处理器(DSP)、复杂可编程逻辑阵列(CPLD)、大功率集成功放、嵌入式计算机系统设计而成,可用于检定各种数显电力仪表、交直流指示仪表、变送器、三相电能表等,它功能强大,携带方便,既可以用于实验室使用,又便于携带到现场使用,是一款用途广泛的多功能移动式电测量仪表检定设备。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称: 多功能电测量仪表检定装置、多功能校准仪、三相电测检定装置、多功能仪表检定装置、交直流指示仪表检定装置

1、可广泛用于检测各种交直流数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、无功补偿控制器及其他电子产品各项指标。

2、可软件校准输出交直流电压、电流、相位和功率,各项输出均采用动态负载自动调整技术,降低了负载调整率。

3、交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相。

4、可输出2~60次标准调制谐波,可进行单次或任意多次谐波叠加输出。

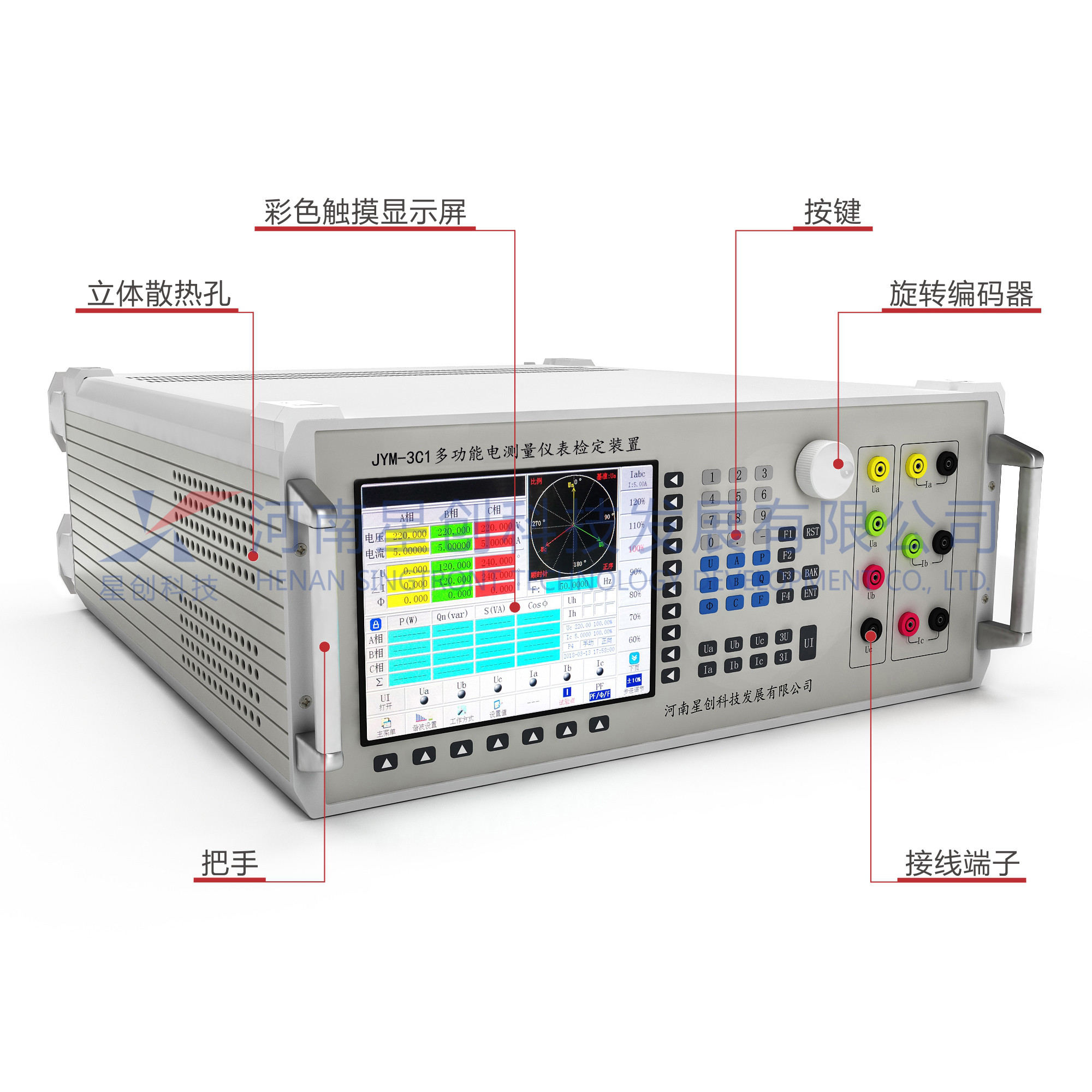

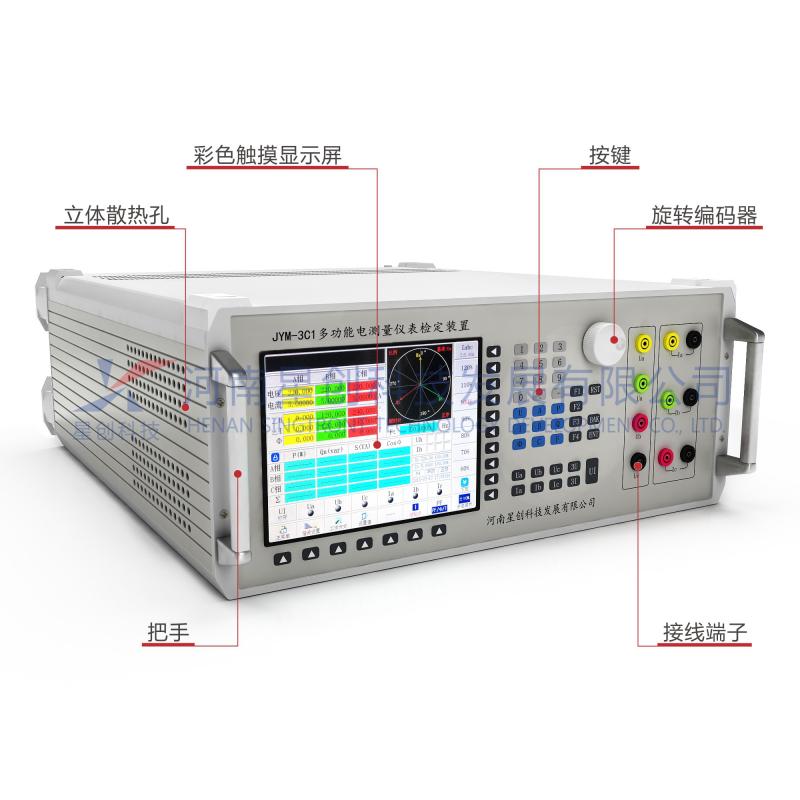

5、采用高清晰大屏幕TFT真彩LCD界面显示,鼠标,键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口,通信协议开放,用户可自行编程控制仪器进行二次开发。

6、JYM-3C1多功能电测量仪表检定装置有0.02级0.05级、0.1级三种精度等级产品供客户选用



功能项 参数
交流电压量程 (600V)、380V、220V、100V、57.735V(量程可选) ;调节范围:(0-120)%RG,调节细度:0.001%RG
交流电压指标 准确度:0.05%RG;稳定度:≤0.005%/2min;失真度:≤0.05%(非容性负载);
交流电流量程 20A、5A、2A、1A(量程可选);调节范围: (0~120)%RG 调节细度: 0.001%RG
交流电流指标 准确度0.05%RG;稳定度: ≤0.005%/2min;失真度≤0.05%(非容性负载)
功率指标 准确度:0.05%RG;稳定度:0.005%RG/2min
相位 调节范围: 0°~359.999°;分辨率0.001°;准确度:0.02°
功率因数 调节范围: -1~0~+1;分辨率: 0.00001;准确度: 0.05%RG
频率 调节范围: 30Hz~70Hz;;分辨率: 0.0001Hz;准确度: 0.0005Hz
谐波设置 谐波次数: 2~51次;总谐波含量: 0~40.00%
直流电压 840V、600V、300V、150V、75V、30V、10V、1V、200mV、75mV
直流电压指标 调节范围: (0~120)%RG ;调节细度:0.001%RG;准确度: 0.05%RG;稳定度: ≤0.005%/2min 纹波含量: ≤1%
直流电流 25A、5A、1A、200mA、100mA、20mA、10mA、1mA、 100uA
直流电流指标 调节范围: (0~120)%RG ;调节细度: 0.001%RG ;准确度: 0.05%RG;稳定度: ≤0.005%/2min 纹波含量: ≤1%
工作电源 AC220V±15%
规格 长*宽*高440mm X 177mm X 370mm;重量19Kg
