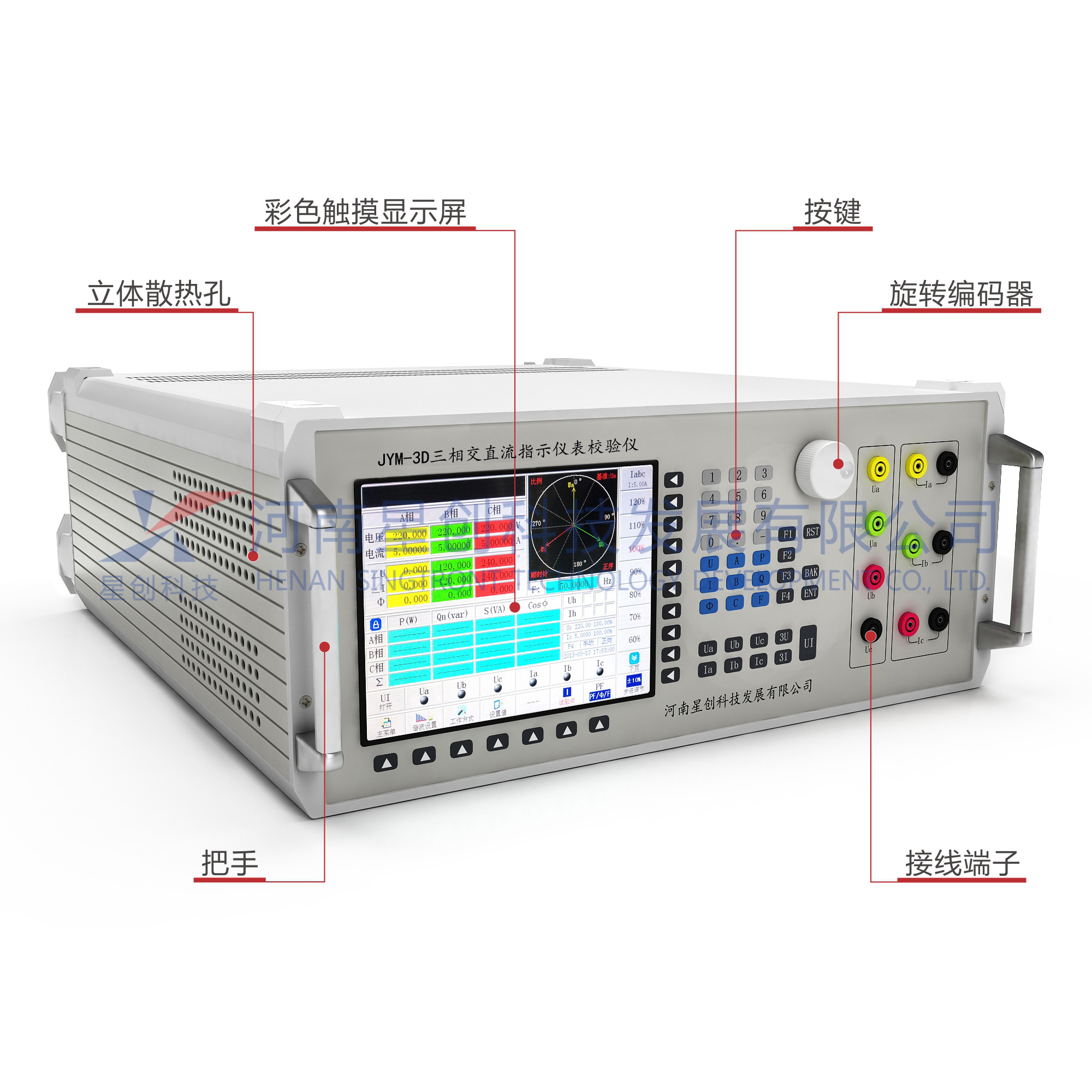

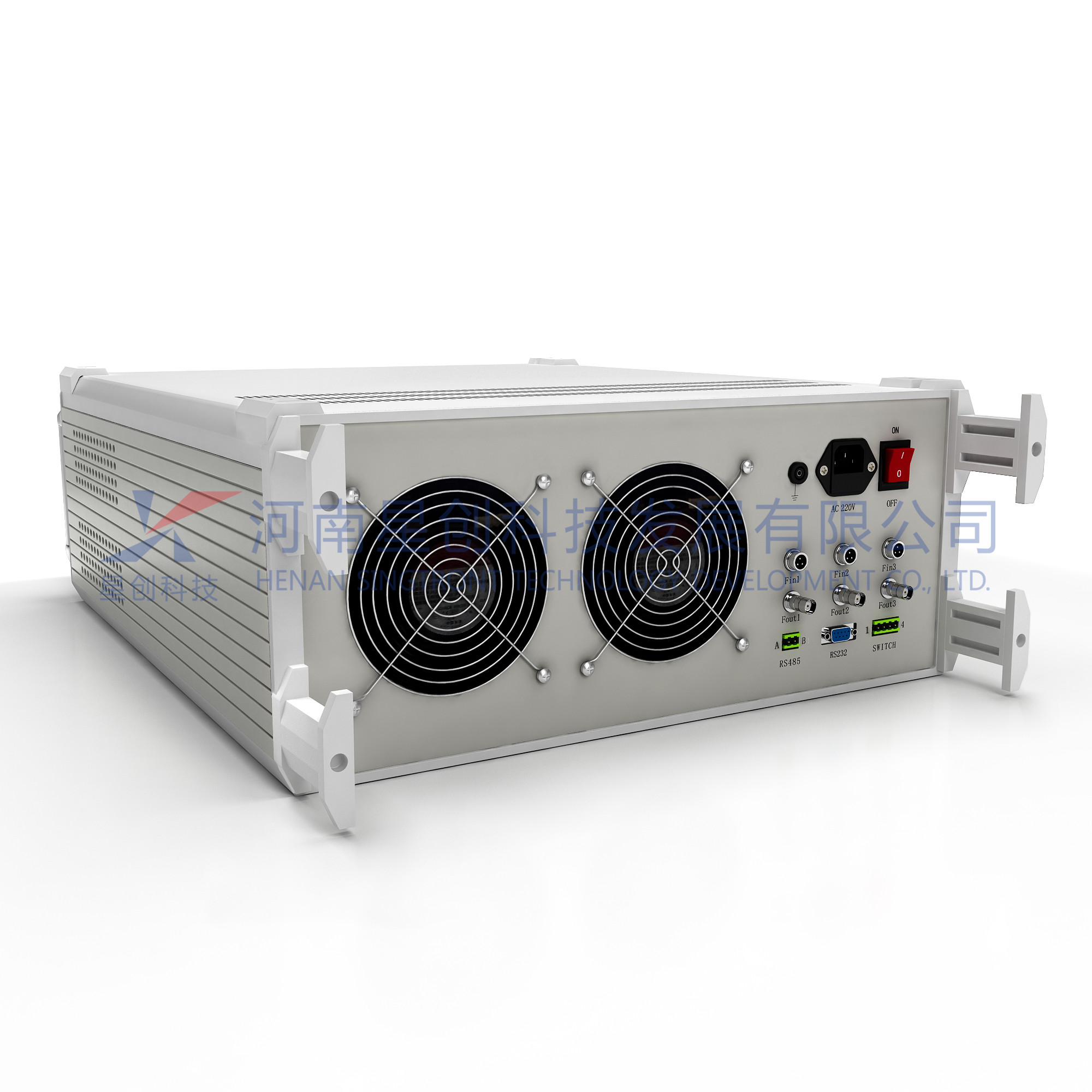

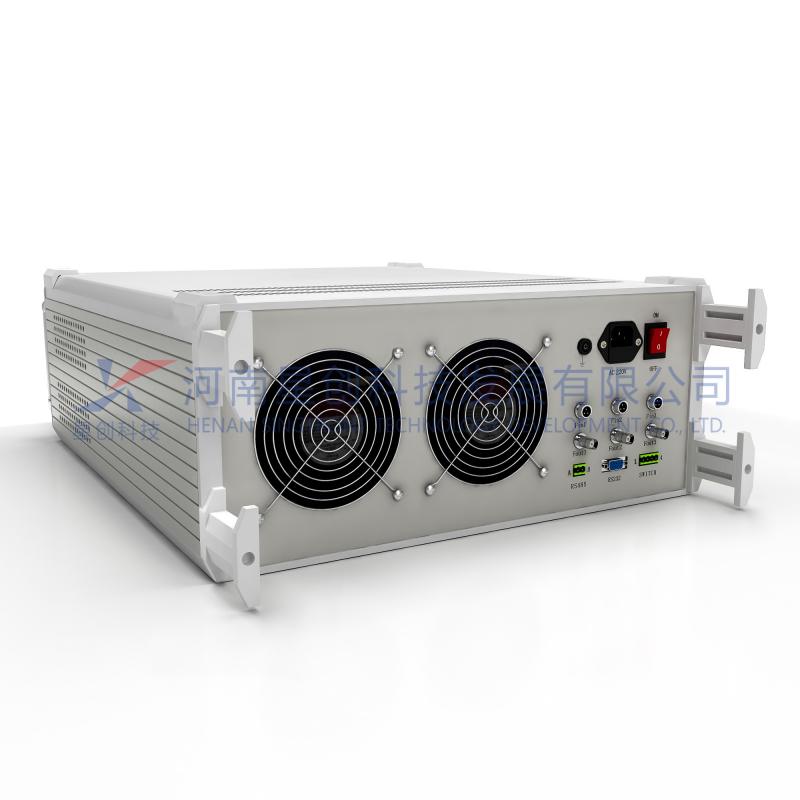

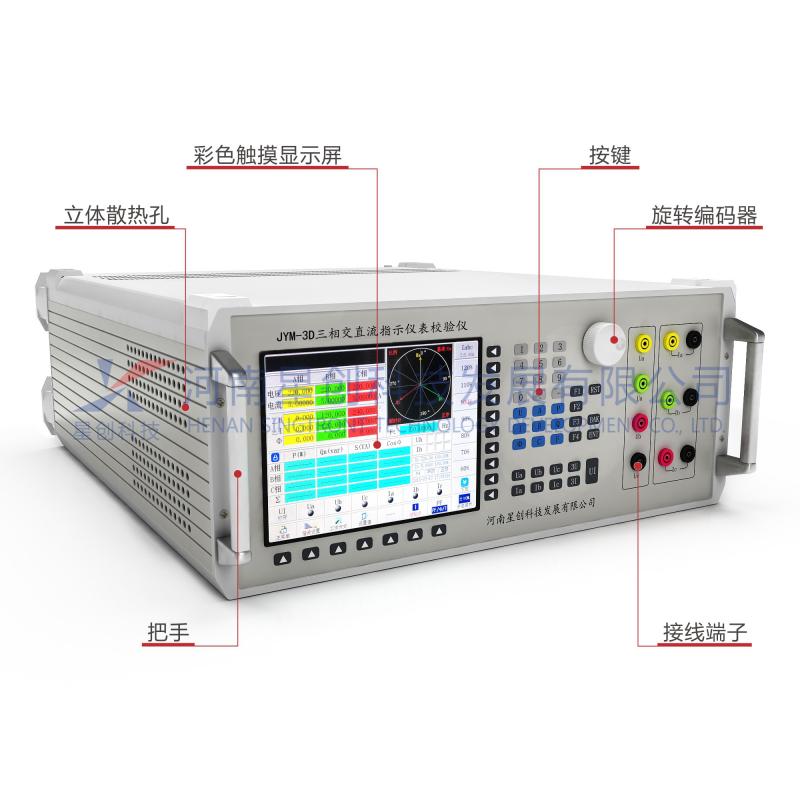

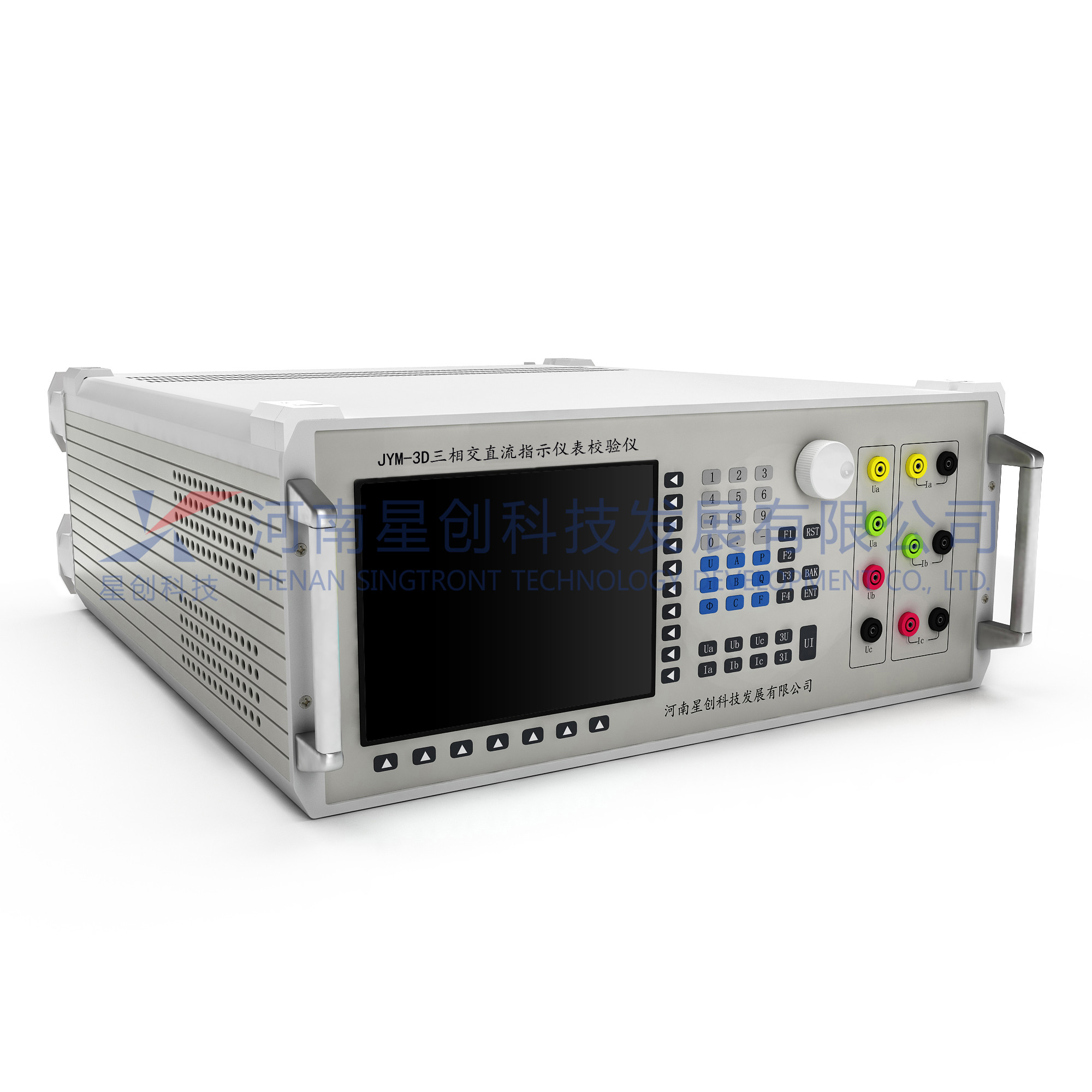

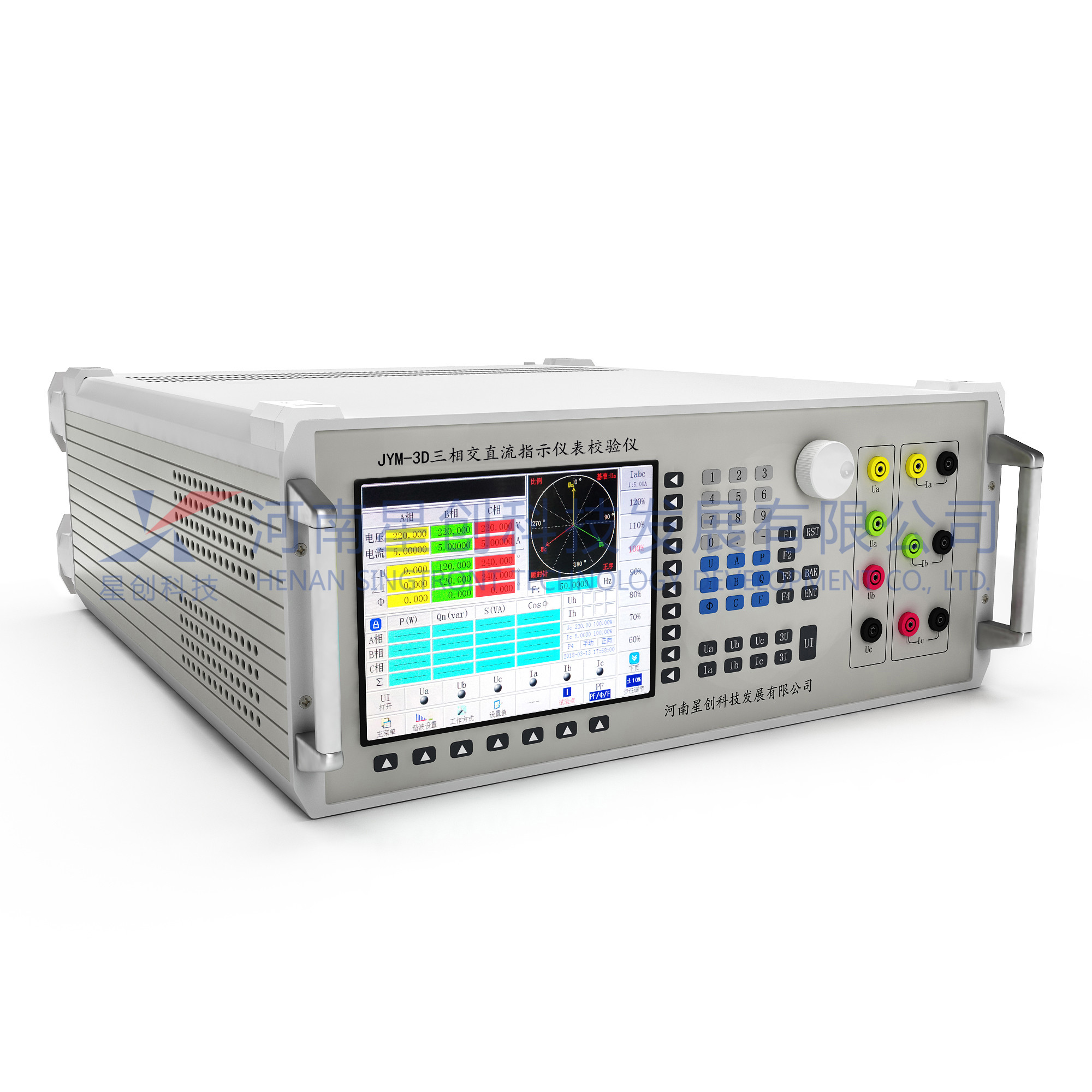

JYM-3D三相交直流指示仪表校验仪


JYM-3D三相交直流指示仪表校验仪是按照JJG124-2005《电流表、电压表、功率表检定规程》和《Q/GDW1899-2013交流采样测量装置校验规范》,推出的一款交直流指示仪表校验类电测产品, 它采用模块化结构设计,根据功能不同灵活组合运用,可分为: 交直流指示仪表、电能表、数显电力仪表、功率表、变送器、同步表、周期表、交流采样装置等模块组合单元,供用户灵活选择。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称:  指示仪表检定装置 仪表校验仪 交直流指示仪表校验仪 指示仪表校验仪 电力仪表校验仪 数显仪表校验仪 仪表检定装置 交直流仪表检定装置

产品特点:

1、可广泛用于检测各种交直流数字仪表、电力仪表、指示仪表、互感器、数字测控装置、无功补偿控制器及其他电子产品的各项指标。

2、可软件校准输出交直流电压、电流、相位和功率,各项输出均采用动态负载自动调整技术,降低了负载调整率。

3、交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相。

4、可输出2~51次标准调制谐波,可进行单次或任意多次谐波叠加输出。

      本机有0.02级0.05级、0.1级三种精度等级产品供客户选用







功能项 参数
交流电压量程 (600V)、380V、220V、100V、57.735V(量程可选) ;调节范围:(0-120)%RG,调节细度:0.001%RG;
交流电压指标 准确度:0.05%RG;稳定度:≤0.005%/2min;失真度:≤0.05%(非容性负载)输出负载: 每相20VA/
交流电流量程 25A、5A、2A、1A、0.05A(量程可选);调节范围: (0~120)%RG 调节细度: 0.001%RG
交流电流指标 准确度0.05%RG;稳定度: ≤0.005%/2min;失真度≤0.05%(非容性负载);输出负载: 每相20VA
功率指标 准确度:0.05%RG;稳定度: 0.005%RG/2min
相位 调节范围: 0°~359.999°;分辨率0.001°;准确度:0.02°
功率因数 调节范围: -1~0~+1;分辨率: 0.00001;准确度: 0.05%RG
频率 调节范围: 45Hz~65Hz;;分辨率: 0.0001Hz;准确度: 0.0005Hz
谐波设置 谐波次数: 2~51次;总谐波含量: 0~40.00%;谐波设置准确度: (10%±0.1%)RD
直流电压 840V、600V、300V、150V、75V、30V、10V、1V、200mV、75mV
直流电压指标 调节范围: (0~120)%RG ,调节细度: 0.001%RG;准确度: 0.05%RG;稳定度: ≤0.005%/2min 纹波含量: ≤1%
直流电流 25A、5A、1A、200mA、100mA、20mA、10mA、1mA、 100uA
直流电流指标 调节范围:(0~120)%RG ;调节细度: 0.001%RG;准确度: 0.05%RG;稳定度: ≤0.005%/2min 纹波含量: ≤1%
工作电源 AC220V±15%
规格 440mm X 177mm X 370mm;重量19Kg
