JYM-3R交流采样RTU变送器检定装置交流采样 变送器

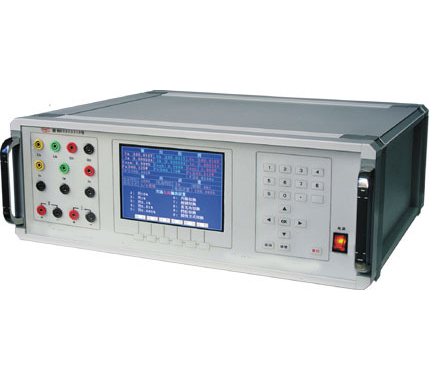

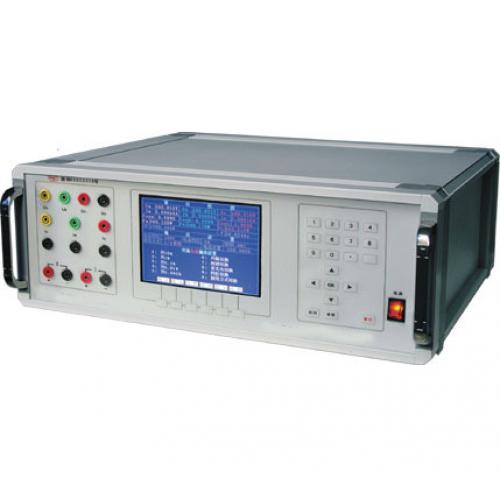

JYM-3R交流采样RTU变送器检定装置


本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》以及国家电网公司《交流采样测量装置校验规范》的要求而设计的三相0.05级表源一体化装置。主要应用于主要应用于各级电力公司调度部门、自动化部门或发电厂计量自动化机构,主要用于检测各种RTU交流采样装置、变送器等。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称:交流采样校验仪  RTU交流采样校验装置、变送器检定装置、RTU交流采样变送器检定装置、  变送器校验仪。

  本仪器采用高速交流采样、高速数字信号处理器(DSP)、复杂可编程逻辑阵列(CPLD)嵌入式系统设计而成,表源一体化设计,高精度输出电压电流信号及小信号测量功能,丰富强大的软件实现能力,可以和国内主流RTU厂家协议兼容,可拓展功能丰富,是一款便携式多功能款四合一功能检测设备。



产品简介:

1.可自动检验电力系统中各种交流采样装置和电测量变送器的基本误差,电压、电流、波形、功率因数等影响量引起的改变量,变送器输出直流电压(电流)中的纹波含量和响应时间等。

2.可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。

3.功放的工作频带为40HZ~1kHZ,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,因此更适合用于现场校验交流采样器和电测量变送器。

4.可离线(虚负荷)校验或在线(实负荷)检验交流采样器。

5.设有RS-232接口。通过上位机软件(选件),由PC控制本装置可进行自动或手动检验,并对结果进行处理和管理。

6.设有大容量的非易失性存贮器,可存贮300台检测原始数据。



功能项 参数
交流电压量程 380V、220V、100V、57.735V(量程可选) ;调节范围:(0-120)%RG,调节细度:0.001%RG
交流电压指标 准确度:0.05%RG;稳定度:≤0.005%/2min;失真度:≤0.05%(非容性负载);输出负载:每相20VA
交流电流量程 20A、5A、2A、1A(量程可选);调节范围: (0~120)%RG ; 调节细度: 0.001%RG
交流电流指标 准确度:0.05%RG;稳定度: ≤0.005%/2min;失真度≤0.05%(非容性负载);输出负载: 每相20VA
功率指标 准确度:0.05%RG;稳定度: 0.005%RG/2min
相位 调节范围: 0°~359.999°;分辨率0.001°;准确度:0.02°
功率因数 调节范围: -1~0~+1;分辨率: 0.00001;准确度: 0.05%RG
频率 30Hz~70Hz;;分辨率: 0.0001Hz;准确度: 0.0005Hz
谐波设置 谐波次数: 2~51次;总谐波含量: 0~40.00% 谐波相位: 0°~359.999°;谐波设置准确度:(10%±0.1%)RD
直流电压 1000V、600V、300V、150V、75V、30V、10V、1V、200mV、75mV
直流电压指标 调节范围: (0~120)%RG ,调节细度: 0.001%RG;准确度: 0.05%RG;稳定度: ≤0.005%/2min 纹波含量: ≤1%
直流电流 (25A)、5A、1A、200mA、100mA、20mA、10mA、1mA、 100uA
直流电流指标 调节范围: (0~120)%RG ;调节细度:0.001%RG;准确度:0.05%RG;稳定度:≤0.005%/2min 纹波含量: ≤1%
直流电压测量 ±1、±5、±10V、 ±20、1~5、 2~10V, 准确度 0.01%
直流电流测量 ±1、±2.5、 ±5、±10、 ±20、 4~20mA, 准确度 0.01%; 纹波:准确度1%;响应时间 40ms
工作电源 AC220V±15%
规格 长*宽*高440mm X 177mm X 370mm;重量19Kg
