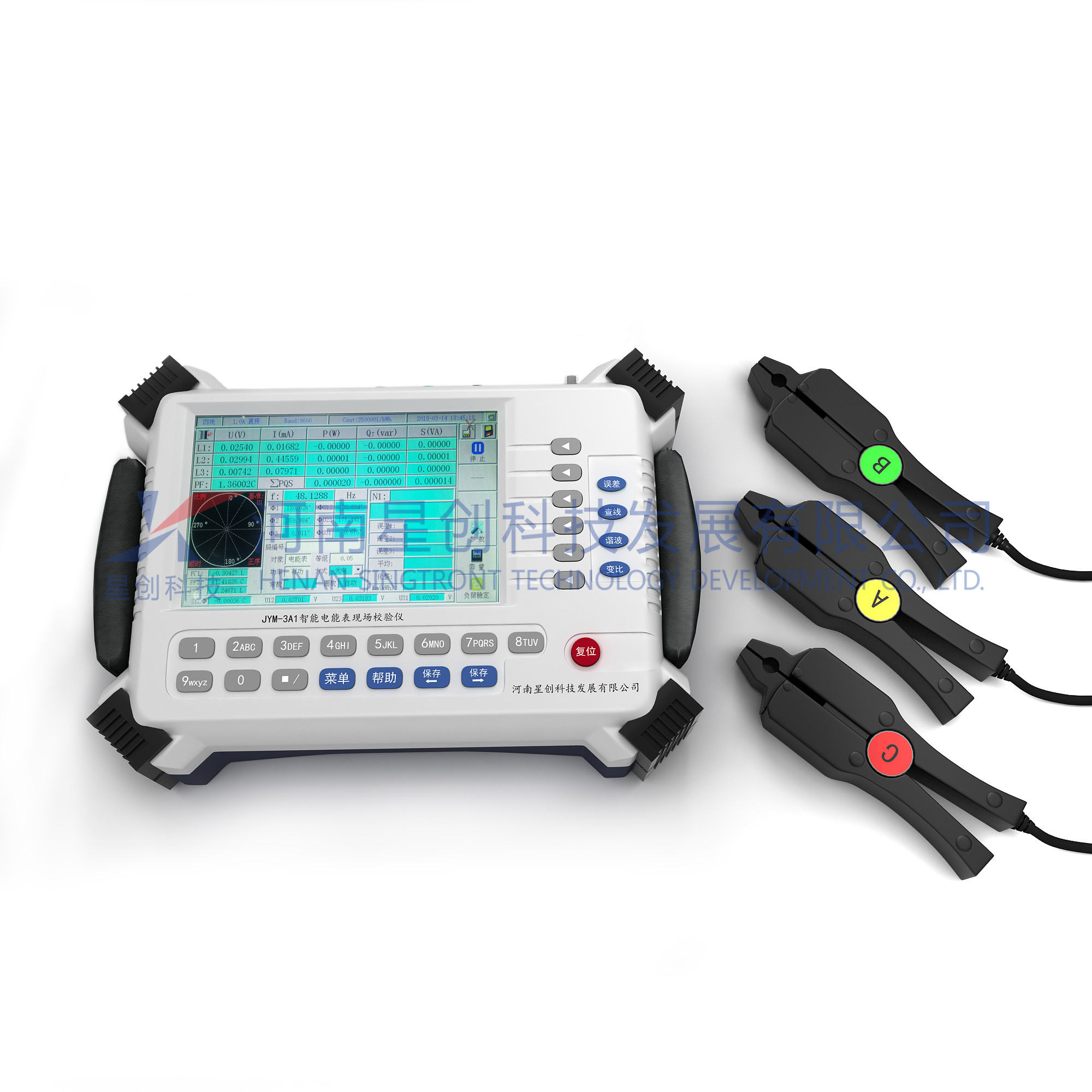

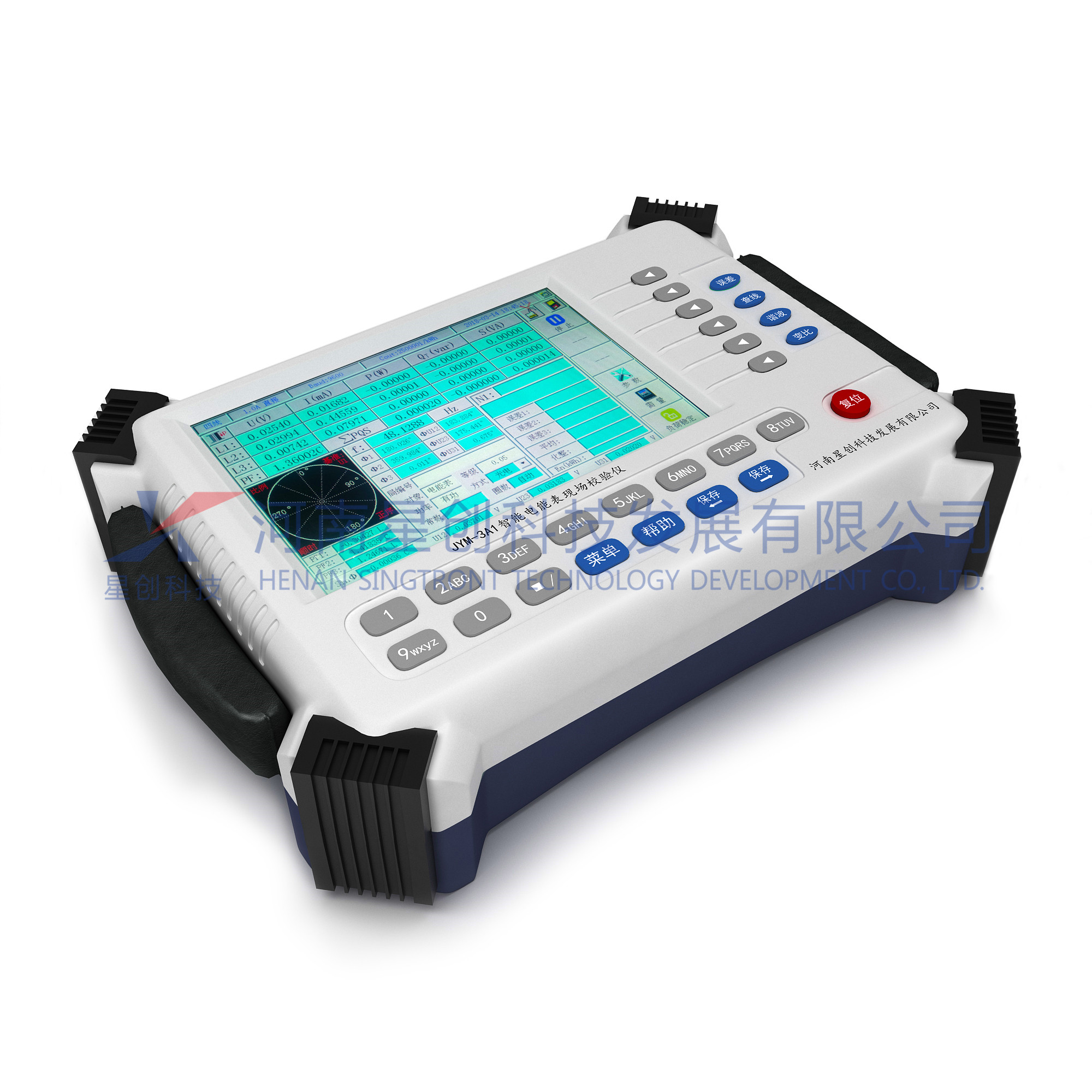

JYM-3A1智能电能表现场校验仪现场校验仪










JYM-3A1智能电能表现场校验仪


JYM-3A1智能电能表现场校验仪是我公司在多年电能标准计量仪器开发基础上吸收国内外同类产品之精华而全新打造推出新一代高端精品,产品完全按照JJG596-2012/JJG597-2005/GB/T11150-2001\DL/T460-2005/JJG306-2007等最新国家行业标准设计,功能强大,品质卓越,是一款功能性很强的高端现场校准仪器。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396






产品别称:  电能表现场校验仪 智能电能表校验仪 多功能电能表现场校验仪 智能电表校验仪 三相电能表现场校验仪数字电能表现场校验仪 多功能校验仪 电能表校验仪 现场校验仪

   本产品涵盖了当前市场所有现场校验测试类仪器功能之大全,可对各种最新型国网单相、三相智能电能表、单三相费控智能电表、单三相多功能电能表、各种复费率电表、预付费电能表、普通电能表、数字式电能表等等进行现场校验、计量检查,及进行多种现场电参数测量分析, 它功能强大,设计精致,技术超前,性能可靠,操作简捷,携带方便,是当下广大电力工作者不可或缺的现场仪表检测仪器,也是目前市场上传统产品的理想升级换代产品。

     产品简介:

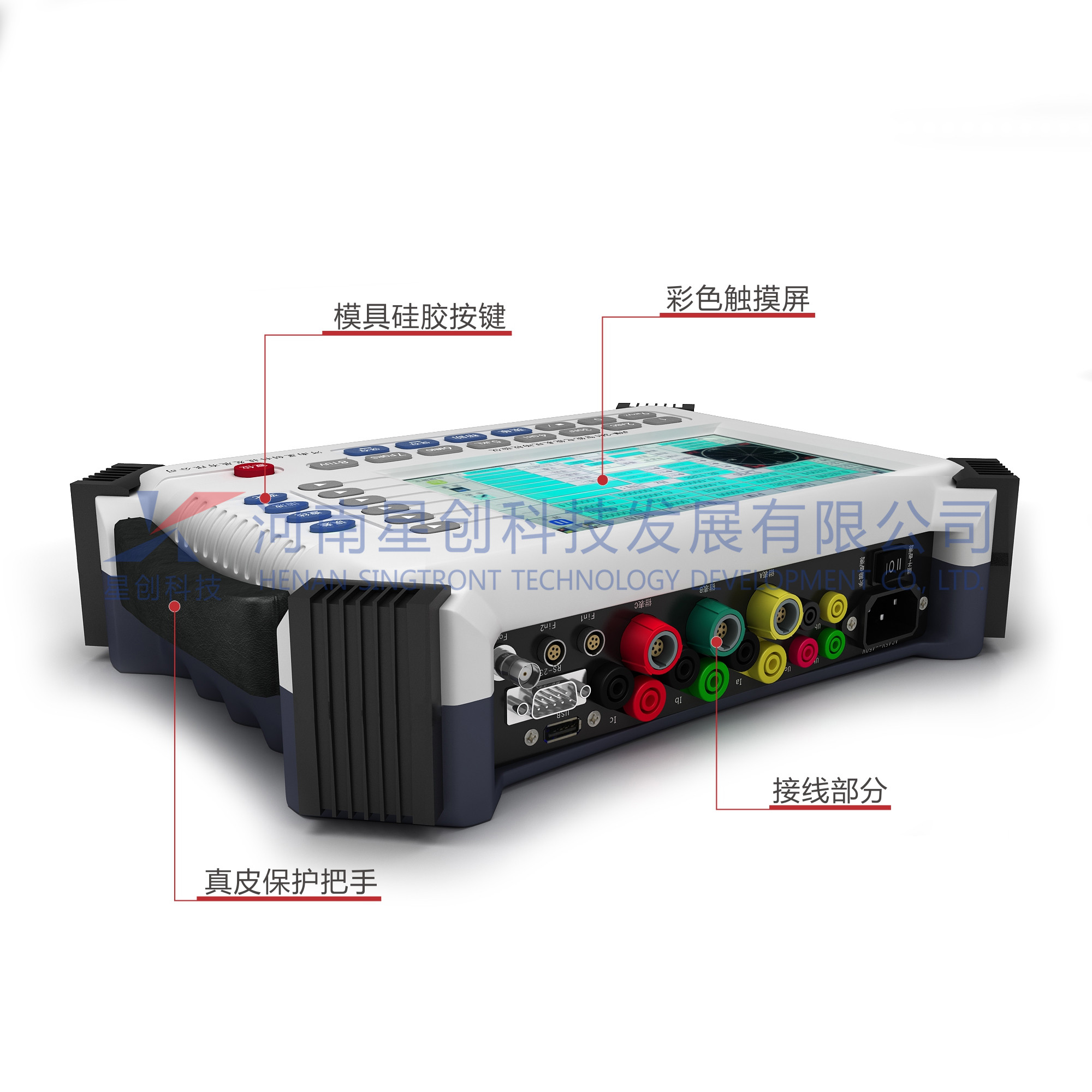

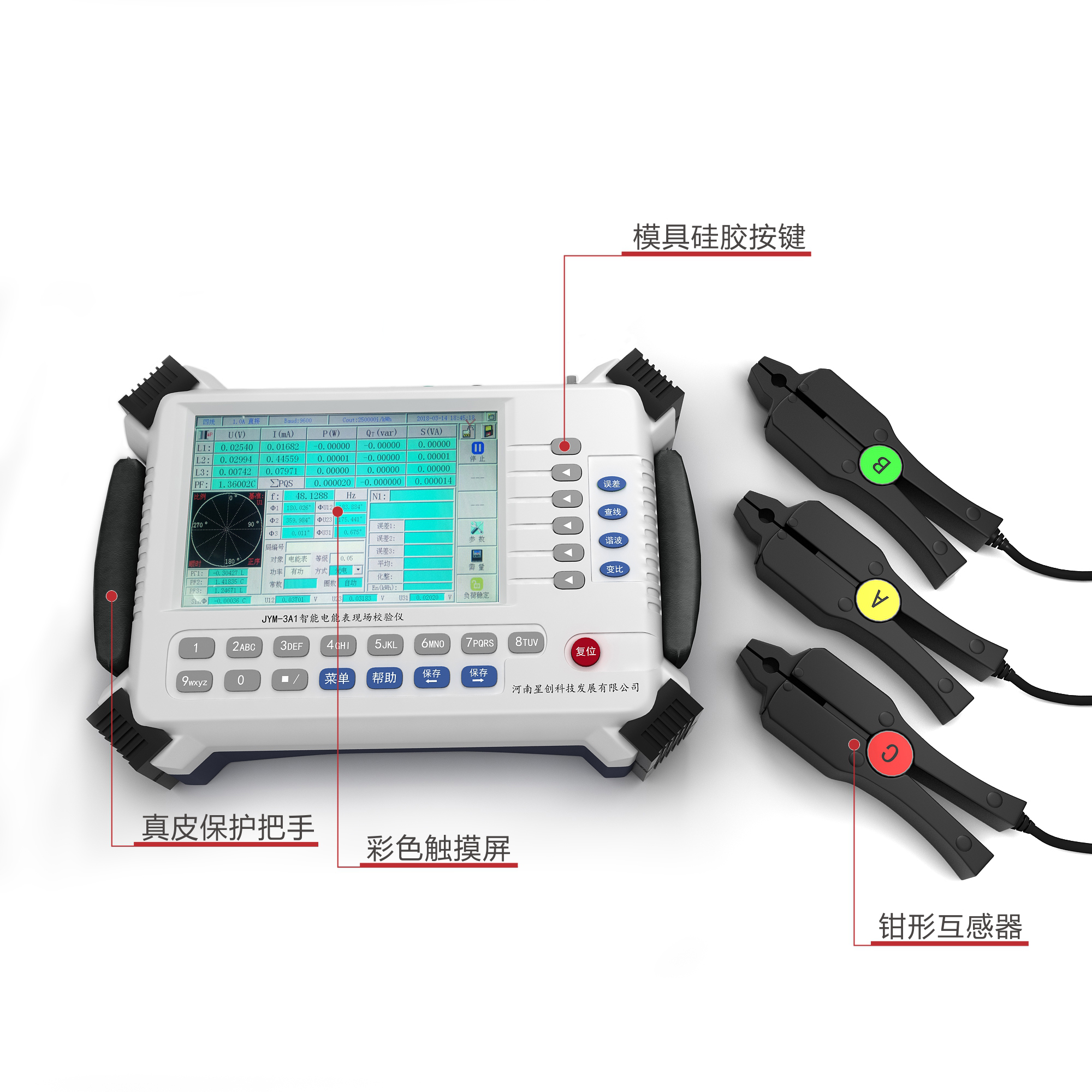

1.采用7寸800 X 480 分辨率真彩TFT高亮液晶屏,阳光下清晰可见。一屏显示所有测量参数、向量图、谐波失真度、校验参数设置,不切换界面即可校验电能表误差。

2.触摸屏、按键都可操作,操作更方便、快捷。

3.能同时测量电压、电流、功率、相位、频率并校验误差;且电压、电流(1A、10A之间)能自动换档。

4.三相四线、三相三线有功电能表,各种无功电能表(Q90、Q60)实负荷校验。

5.具有基波测量模式,可实现基波表的校验。

6.具有两个电能脉冲输入端口,可同时校验两块表(主、副表),或同时校验一块多功能表的有功、无功误差,也可有功表和无功表同时校验。

7.输出电能常数可设置,方便校准该仪器。

8.具有误差化整功能,根据被校电能表的精度等级,自动进行误差化整。

9.测量CT变比、比差、角差、及极性。

10.可测量环境温度、湿度。并可计录测量时的环境温度、湿度;

11.可分析0~51次谐波,可测量各次谐波含量、幅值、相对基波相位。并用直方图显示,且直方图具有放大功能,便于观察分析。

12.波形显示,且具有放大功能。

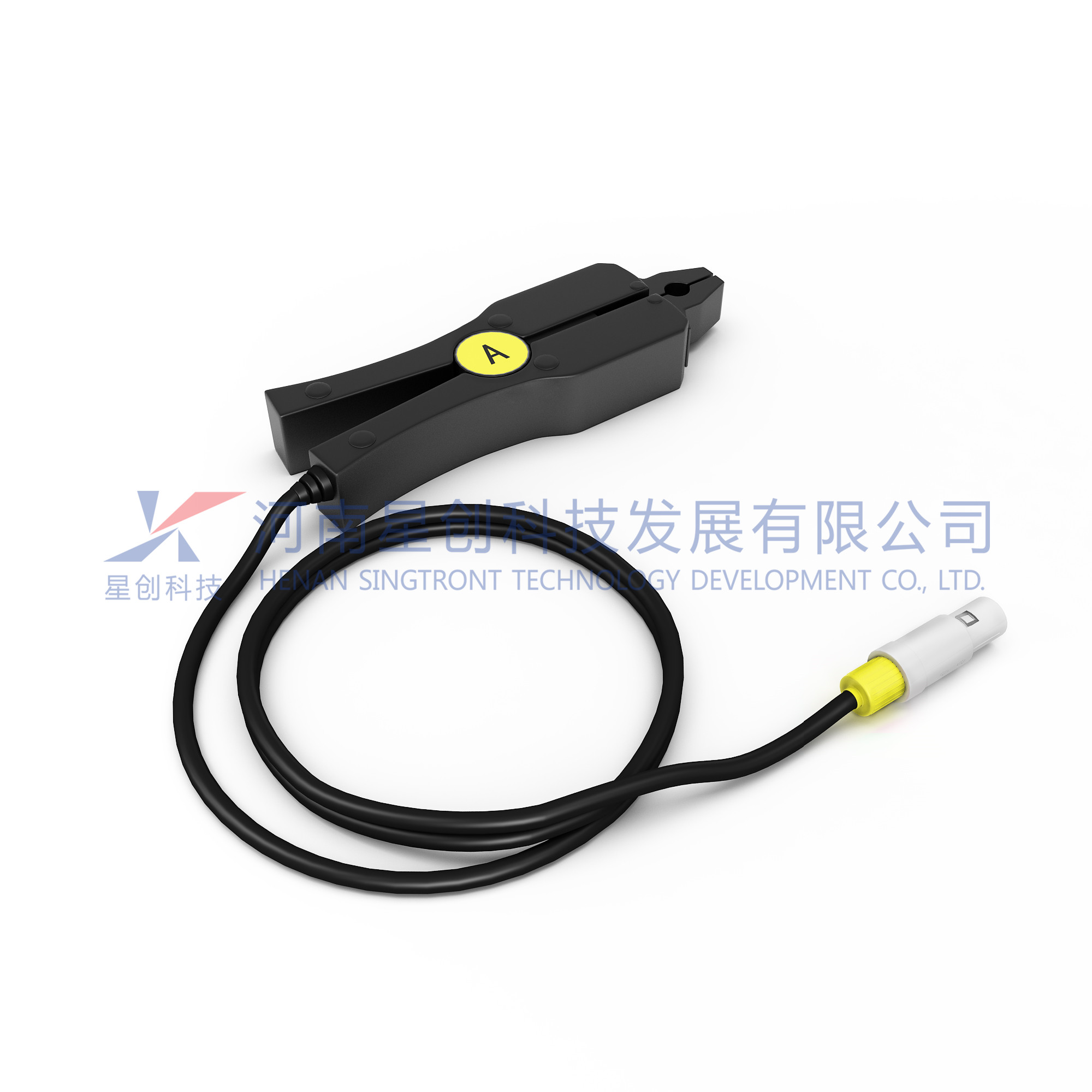

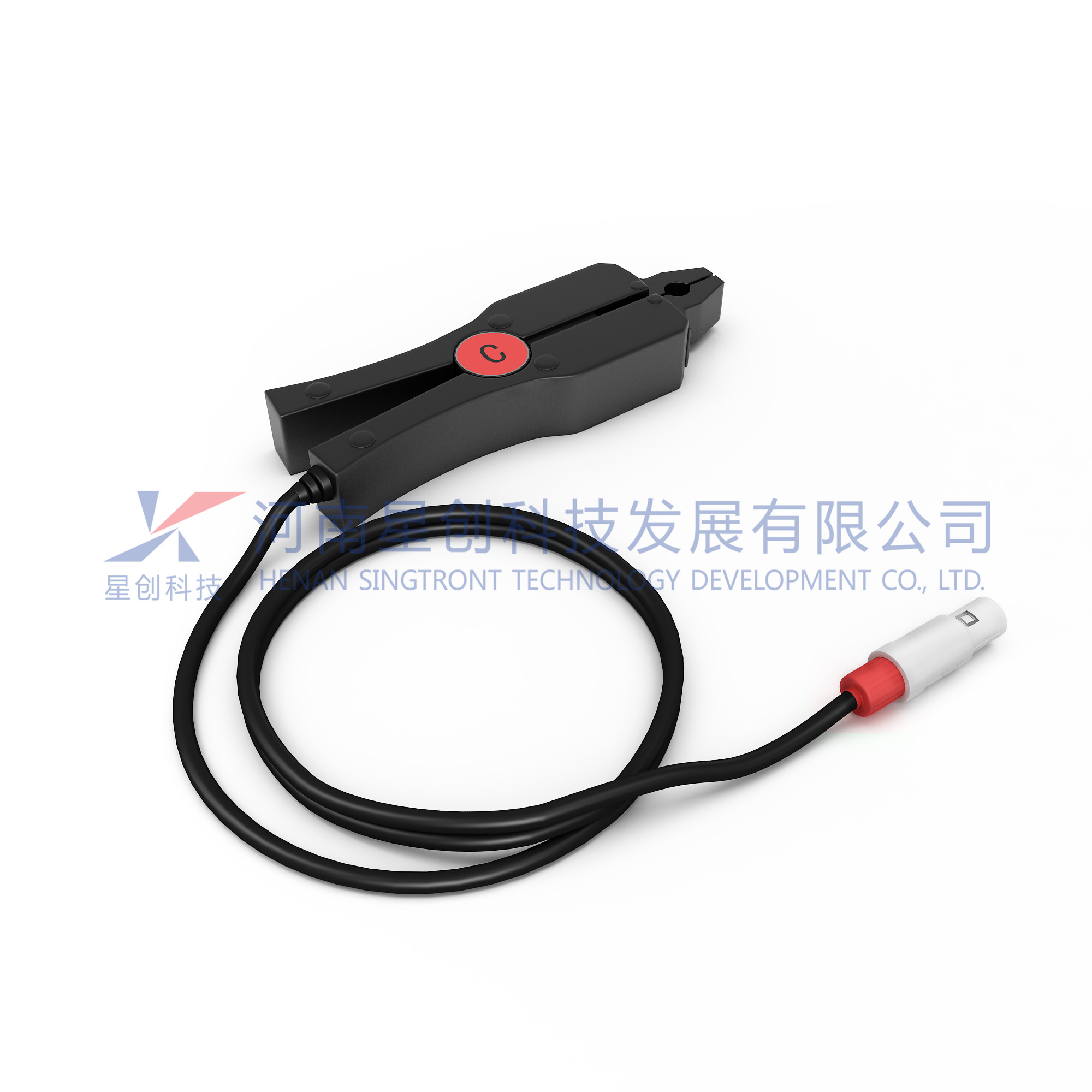

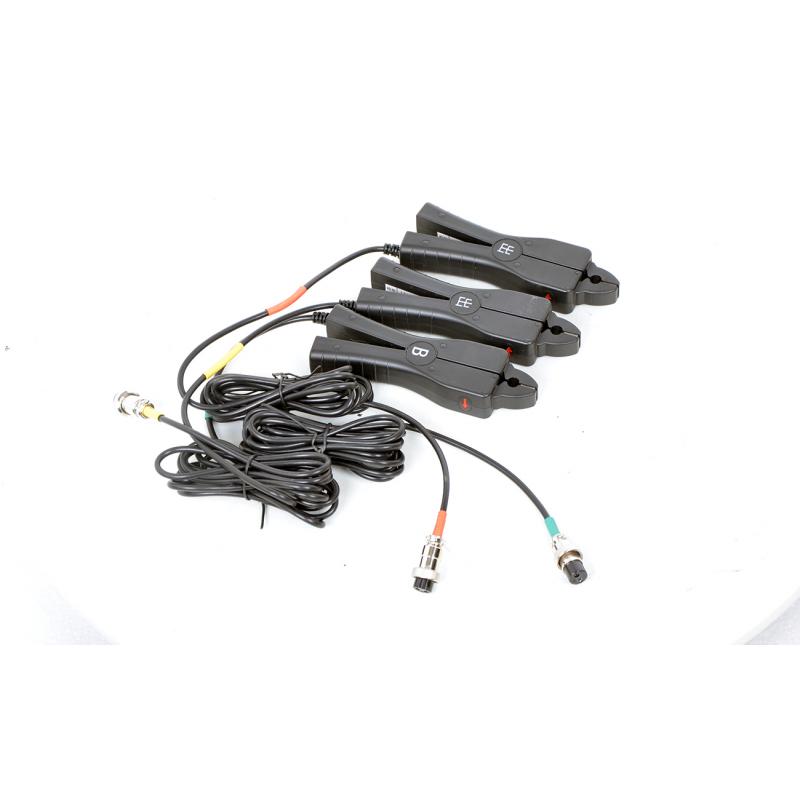

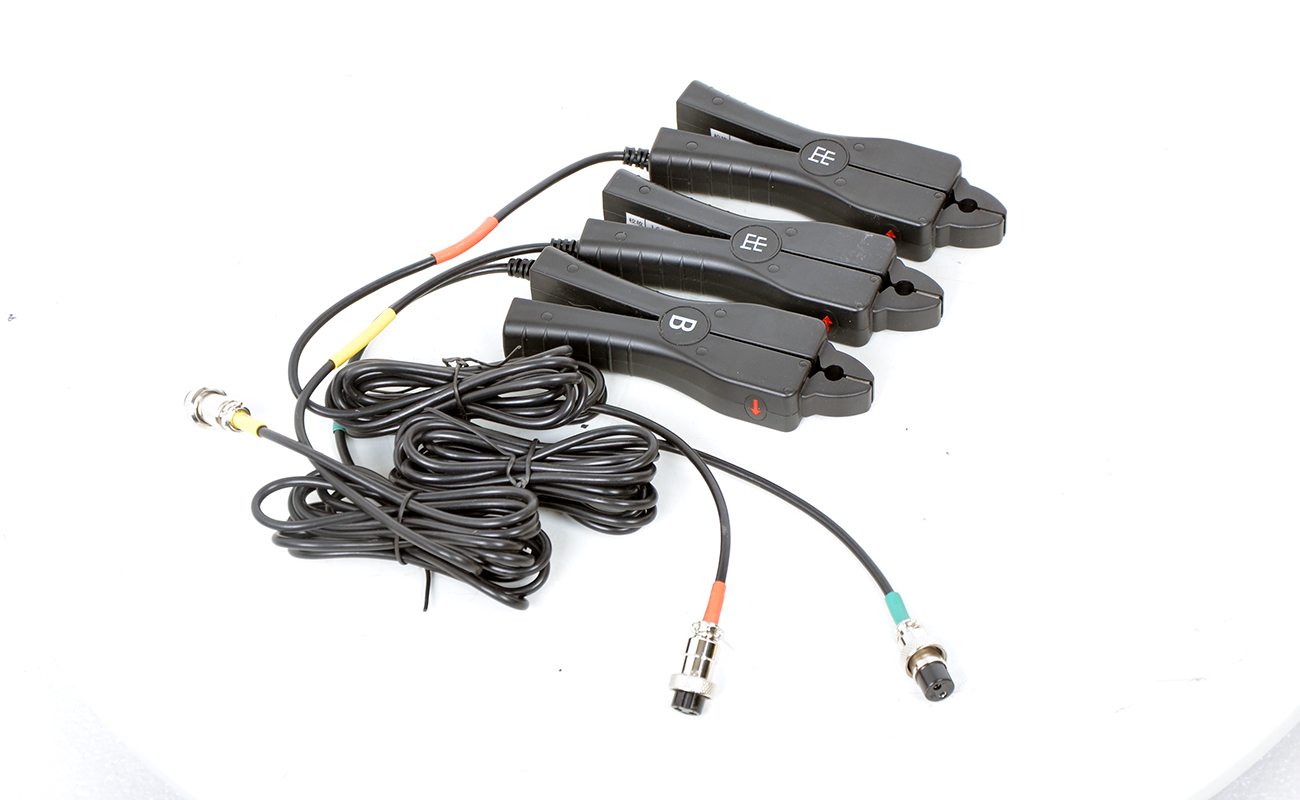

13.用户可根据需要选配5A、10A、100A、200A、500A、1000A、2000A钳表或选用柔性线圈(lokovski线圈)5000A、10000A,实现低压电能计量装置综合误差的实负荷测量。可同时配3种钳表。

14.自动识别电流接入方式,用户不需设置。

15.具有电能累计功能。可进行电能表现场走字试验,校计度器误差、校核常数。有功电能、无功电能、视在电能可同时累计。

16.丰富的向量图显示,以满足各种用户习惯。

17.可实现三相三线、三相四线错误接线的现场快速判别。并给出纠正步骤。也可计算错误接线下的更正系数、追补电量。

18.支持条形码输入,从而现场可实现现场免输入校验参数而快速校验误差。(用户选配)

19.支持数字输入、字母输入、符号输入、汉字输入。

20.具有各种测量数据的存储、上传功能。支持RS232、USB通讯。可通过U盘导出导入测量数据。并可接受PC机下传的校验计划,在现场以各种条件(局编号、户号、用户名)快速查到该表的校验参数。可存储1000块表的测量数据。

21.装配有硬时钟可直接显示当前的时间与日期,可随时记录测试时间。

22.具有RS-485接口,可现场进行抄读电量,进行电能表通信检查。

23.可扩展测量:PT二次压降、PT二次负荷、CT二次负荷。

24.留有GPS接口,可对多功能表进行校时、授时。

25.电源工作范围:45~450V,具有内接和外接两种接线方式,适应性强,安全可靠。







功能项 参数
单三相电能表校验
多功能表、智能表校验
主附表校验
触摸屏操作
CT变比误差测量
测温功能
常数校核
走字试验
谐波试验 2-51次
条码输入
汉字输入
USB通讯
485接口
扩展PT压降
GPS时钟
供电电源 内部、外部、电池可选
有功功率准确度 0.05级
有功电能准确度 0.05级
无功功率准确度 0.1级
无功电能准确度 0.1级
电压量程 30V~560V,60V、120V、240V、480V四档,自动换档
电流量程 内置电流互感器:0.02~6A,自动换档
钳形互感器 可选5A、10A、20A、100A、200A、500A、1000A和2000A或柔性线圈
相位 0.000°~360°(或0.000°~±180°),分辨率:0.001
频率 分辨率:0.001H在,准确度:±0.01Hz
PT压降准确度 角差0.2´;比差0.02%
PT二次负荷准确度 准确度:1.0级 测量范围:导纳:1.0~99.99(ms); 阻抗:0.1~8(Ω)
时钟测量准确度 ±0.5ppm; 0.05秒/天
重量 1.8Kg
体积 长245mm X 宽168mm X 高70mm
上微机软件



暂无视频操作说明书



资料类型 版本号 下载链接
中文说明书 在线查看   下载
英文说明书 在线查看   下载
上位机软件 下载
